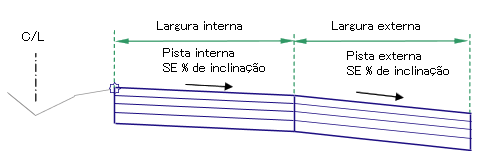

Essa submontagem cria uma representação da seção transversal das pistas de rolamento uma rodovia interrompida, onde as pistas internas e externas têm diferentes inclinações no sentido para baixo.
Essa submontagem é utilizada para pistas internas em rodovias com interrompidas e divididas. A estrutura de pavimentação segue as normas descritas em “Estrutura de pavimentação nas seções pavimentadas” na no Guia de Ajuda do AutoCAD Civil 3D.
Anexação
O ponto de anexação está na margem interna da pista na superfície de declividade final. Este componente pode ser anexado à esquerda ou à direita.
Parâmetros de entrada
Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
|
Lado |
Especifica em qual lado a submontagem deve ser colocada. |
Esquerdo/Direito |
Direita |
|
Ponto de coroamento no interior |
Especifica que a margem interna da margem da pista de rolamento deve ser codificada como coroamento |
Sim/Não |
Não |
|
Largura interna |
Largura da pista interna |
Numérico, positivo |
3,6 m 12,0 pés |
|
% de inclinação padrão interna |
O % de inclinação padrão das pistas internas, para ser usado se a superelevação para o alinhamento não está definida |
Numérico |
- 2,0 (%) |
|
Largura externa |
Largura das pistas externas |
Numérico, positivo |
3,6 m 12,0 pés |
|
% de inclinação padrão externa |
O % de inclinação padrão das pistas externas, para ser usado se a superelevação para o alinhamento não está definida |
Numérico |
- 2,5 (%) |
|
Profundidade Pave1 |
A espessura da camada Pave1 (zero para omitir) |
Numérico, não negativo |
0,025 m 0,083 pés |
|
Profundidade Pave2 |
A espessura da camada Pave2 (zero para omitir) |
Numérico, não negativo |
0,025 m 0,083 pés |
|
Profundidade base |
Espessura da camada base (zero para omitir) |
Numérico, não negativo |
0,100 m 0,333 pés |
|
Profundidade de sub-base |
Espessura da camada de sub-base (zero para omitir) |
Numérico, não negativo |
0,300 m 1,0 pés |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D
|
Parâmetro |
Descrição |
Status |
|---|---|---|
|
Largura interna |
Pode ser utilizada para substituir a largura fixa interna e vincular a margem da pista interna com um alinhamento de deslocamento. Os seguintes tipos de objeto podem ser usados como alvos para especificar a largura: alinhamentos, polilinhas, linhas do recurso ou imagens do levantamento topográfico. |
Opcional |
|
Largura externa |
Pode ser utilizada para substituir a largura fixa externa e vincular a margem da pista externa com um alinhamento de deslocamento. Os seguintes tipos de objeto podem ser usados como alvos para especificar a largura: alinhamentos, polilinhas, linhas do recurso ou imagens do levantamento topográfico. |
Opcional |
|
Elevação interna |
Pode ser utilizada para substituir a inclinação normal e vincular a elevação da margem da pista interna com a elevação de um perfil. Os seguintes tipos de objeto podem ser usados como alvos para especificar a elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. |
Opcional |
|
Elevação externa |
Pode ser utilizada para substituir a inclinação normal e vincular a elevação da margem da pista externa com a elevação de um perfil. Os seguintes tipos de objeto podem ser usados como alvos para especificar a elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. |
Opcional |
Parâmetros de saída
|
Parâmetro |
Descrição |
Tipo |
|---|---|---|
|
Eixo de rotação da superelevação |
Indica se a submontagem suporta o cálculo do eixo de rotação. Para visualizar uma descrição do parâmetro, na janela Propriedades, passe o cursor sobre o parâmetro. Para obter mais informações, consulte Ajustes da linha de nivelamento de perfil durante a superelevação. |
Estática (Descrição) |
|
Largura da pista interna |
Largura da pista interna |
Numérico |
|
% de inclinação interna |
% de inclinação da pista interna |
Numérico |
|
Largura da pista externa |
Largura da pista externa |
Numérico |
|
% de inclinação externa |
% de inclinação da pista externa |
Numérico |
Comportamento
Essa submontagem cria um conjunto de pistas internas e de pistas externas que podem ter diferentes inclinações. As pistas internas são inseridas para fora do ponto de anexação usando a inclinação da superelevação da pista interna. Se a superelevação não estiver definida em uma estaca, o % de inclinação padrão interna é usado. As pistas externas são inseridas para fora do fim das pistas interna usando a inclinação da superelevação da pista externa ou o % de inclinação padrão externa.
Se um nome de alinhamento horizontal de deslocamento for atribuído para a largura durante a modelagem de corredores, a largura da pista irá variar para coincidir com o deslocamento do alinhamento.
Operação do modo de layout
No modo de layout, esta submontagem exibe os vínculos de acabamento, de base e de sub-base para as larguras e profundidades determinada no % de inclinação padrão.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
|
Ponto, vínculo ou forma |
Código |
Descrição |
|---|---|---|
|
P1, P3 |
ETW |
Margens da pista na declividade final |
|
P1 |
Coroamento |
Ponto de coroamento do corredor (opcional) |
|
P2 |
Pista |
Ponto de interrupção da pista no nivelamento final |
|
P4, P6 |
ETW_Pave1 |
Margens da pista na camada Pave1 |
|
P4 |
Crown_Pave1 |
Ponto de coroamento na camada Pave1 (opcional) |
|
P5 |
Lane_Pave1 |
Ponto de interrupção da pista na camada Pave1 |
|
P7, P9 |
ETW_Pave2 |
Margens da pista na camada Pave2 |
|
P7 |
Crown_Pave2 |
Ponto de coroamento na camada Pave2 (opcional) |
|
P8 |
Lane_Pave2 |
Ponto de interrupção da pista na camada Pave2 |
|
P10, P12 |
ETW_Base |
Margens da pista na camada base |
|
P10 |
Crown_Base |
Ponto de coroamento na camada base (opcional) |
|
P11 |
Lane_Base |
Ponto de interrupção da pista na camada base |
|
P13, P15 |
ETW _Sub |
Margens da pista na camada de sub-base |
|
P13 |
Crown_Sub |
Ponto de coroamento na cama de sub-base (opcional) |
|
P14 |
Lane_Sub |
Ponto de interrupção da pista na camada de sub-base |
|
L1, L2 |
Topo, Pavimento |
Superfície com declividade final |
|
L3, L4 |
Pave1 |
|
|
L5, L6 |
Pave2 |
|
|
L7, L8 |
Base |
|
|
L9, L10 |
Sub-base Referência |
|
|
S1 |
Pave1 |
|
|
S2 |
Pave2 |
|
|
S3 |
Base |
|
|
S4 |
Sub-base |

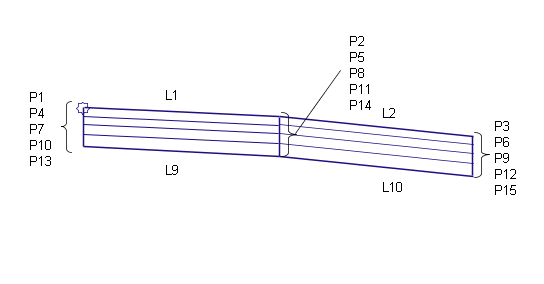

Diagrama de codificação
