RetainWallToLowSide

Essa submontagem insere uma estrutura de parede de retenção com um lado com conicidade.

A parede é direcionada para um lado para que todas as sapata estejam no lado alto do aterro. Esta submontagem também adiciona uma chave opcional na parte inferior.

Anexação

O ponto de anexação varia caso o muro de arrimo esteja na condição de corte ou preenchimento. Se estiver em aterro, o ponto de anexação estará perto da parte superior da parede de retenção. O ponto de anexação estará perto da sapata se esta estiver inserida na condição de corte.

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica para inserir a submontagem no lado direito ou no lado esquerdo do ponto de anexação.	Esquerdo/Direito	Direita
Largura superior da parede	Especifica a largura da parede na parte superior	Numérico	0,958 pés 0,292 m
Altura superior	A distância entre o topo do muro e o gancho em aterro ou o novo gancho em corte.	Numérico	1,320 pés 0,40 m
Cobertura da sapata	A profundidade da cobertura desde o topo da sapata até a linha da declividade final na parte de trás da parede em aterro ou até o gancho quando em corte.	Numérico	1,667 pés 0,50 m
Chave	Especifica para adicionar uma chave opcional abaixo da sapata	Booleano	Sim

A altura da parede é determinada a partir da parte superior da sapata para ponto de anexação de elevação do solo na face vertical, o que for maior. A inclinação da parede com talude, largura da sapata e principais dimensões opcionais, e a localização do centro principal, são todas funções da altura da parede.

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para obter mais informações, consulte no Guia de Ajuda do Usuário no AutoCAD Civil 3D.

Parâmetro	Descrição	Status
Altura da parede	Pode ser utilizada para substituir a altura fixa da parede e vincular com um perfil. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico.	Opcional
Superfície alvo	Nome da superfície de solo existente para determinar a parede de retenção em corte ou aterro. Os seguintes tipos de objetos podem ser usados como alvos para especificar essas superfícies: superfícies.	Necessário

Parâmetros de saída

Nenhum.

Comportamento

Essa submontagem pode ser inserida à esquerda ou à direita. O ponto de anexação é diferente para a condição de aterro ou corte. No aterro, presume-se que o ponto de anexação esteja onde o declividade final faz a intersecção com a face interna da parede, abaixo do topo da parede, a uma distância igual ao parâmetro Altura do topo. No corte, presume-se que o ponto de anexação esteja onde a declividade efetua a intersecção com a face interna, acima do topo da sapata, a uma distância igual ao parâmetro Cobertura da sapata. A altura da parede é determinada a partir da entrada da altura da parede ou do perfil. Em aterro, a face da parede inclinada aponta em direção ao centro da rodovia. Em corte inclinado, a face do muro está inclinada para fora da rodovia, em direção à terra retida. Se a opção Chave está definida como Não, a base da sapata será um vínculo único horizontal. Se a opção Chave for utilizada, os vínculos definem a chave opcional inserida.

Operação do modo de layout

No modo do layout, a submontagem desenha a forma da parede de retenção conforme especificado pelo os valores de parâmetros de entrada, presumindo que a submontagem esteja em uma condição de aterro.

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto/Vínculo	Códigos	Descrição
P1	RW_Front
P2	RW_Top
P3	RW_Back
P14	RW_Hinge
P12	RW_Inside	Pode ser utilizado como linhas obrigatórias na criação de superfície de referência
P5	RW_Outside	Pode ser utilizado como linhas obrigatórias na criação de superfície de referência
L1, L2, L3	Topo, Parede	L1=P1 para P2; L2= P2 para P3; L3 = P3 para P14;
L4,L5,L6	Footing_Bottom	L4 = P6 a P7; L5 = P8 a P9 L6 = 10 a 11;
S1	RWall

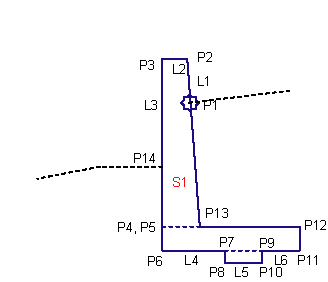

Diagrama de codificação

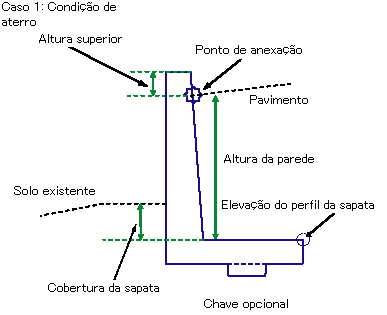

Condição de aterro

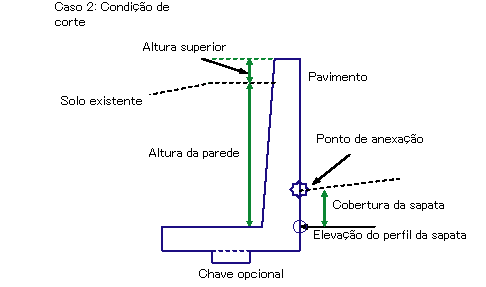

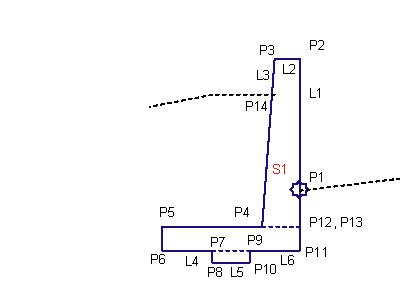

Condição de corte
