Esta submontagem permite que você especifique três camadas da superfície e a inclinação do corte para cada tipo de material.
Quando executar a transição entre tipos, um banco também pode ser inserido.
Anexação
O ponto de anexo é a aresta interna do corte inicial ou Inclinação de preenchimento. Este componente pode ser anexado à esquerda ou à direita.
Parâmetros de entrada
Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.
| Parâmetro | Descrição | Tipo | Padrão |
|---|---|---|---|
| Lado | Especifica em qual lado a submontagem deve ser colocada. | Esquerda/Direita | Direita |
| Superfície 1 Inclinação do corte | Inclinação usada para material da superfície 1 | Numérico, positivo | 4 (:1) |
| Superfície 2 Largura do banco | Especifica a largura da bancada de superfície entre 1 e 2 (zero para omitir) | Numérico, positivo | 0 |
| Superfície 2 inclinação do banco | Especifica a inclinação da bancada opcional | Numérico, positivo | 4 (:1) |
| Superfície 2 Inclinação do corte | Inclinação usada para material da superfície 2 | Numérico, positivo | 2 (:1) |
| Superfície 3 largura do banco | Especifica a largura da bancada de superfície entre 1 e 2 (zero para omitir) | Numérico, positivo | 0 |
| Superfície 3 inclinação do banco | Especifica a inclinação da bancada opcional | Numérico, positivo | 4 (:1) |
| Superfície 3 inclinação do corte | Inclinação usada para material da superfície 3 | Numérico, positivo | 1 (:1) |
| Inclinação de aterro | A inclinação do vínculo do talude em condições de preenchimento | Numérico, positivo | 4 (:1) |
| Colocar material revestido | Especifica para posicionar o material opcional de revestimento dos vínculos de talude. Você pode selecionar todos os vínculos, vínculos de talude, vínculos somente de preenchimento e nenhum. | Sequência | Nenhum |
| Limite de inclinação 1 | Especifica o limite de inclinação até o qual o material de revestimento associado é posicionado | Inclinação | 1:1 |
| Espessura do material 1 | Especifica a espessura do material revestido. Esta espessura é medida perpendicularmente ao vínculo. | Numérico, positivo | 12 polegadas |
| Nome do material 1 | Especifica o nome do material aplicado para revestimentos ao longo dos vínculos de nivelamento | Sequência | Camada de pedras grandes |
| Limite de inclinação 2 | Especifica o limite de inclinação até o qual o material de revestimento associado é posicionado | Inclinação | 2 : 1 |
| Espessura do material 2 | Especifica a espessura do material revestido. Esta espessura é medida perpendicularmente ao vínculo. | Numérico, positivo | 6 polegadas |
| Nome do material 2 | Especifica o nome do material aplicado para revestimentos ao longo dos vínculos de nivelamento | Sequência | Camada de pedras grandes |
| Limite de inclinação 3 | Especifica o limite de inclinação até o qual o material de revestimento associado é posicionado | Inclinação | 4 : 1 |
| Espessura do material 3 | Especifica a espessura do material revestido. Esta espessura é medida perpendicularmente ao vínculo. | Numérico, positivo | 4 polegadas |
| Nome do material 3 | Especifica o nome do material aplicado para revestimentos ao longo dos vínculos de nivelamento | Sequência | Grama semeada |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D.
| Parâmetro | Descrição | Status |
|---|---|---|
| Superfície1 | Superfície de solo superior existente Os seguintes tipos de objeto podem ser usados como alvos para especificar esta superfície: superfícies. | Necessário |
| Superfície2 | Primeira subsuperfície Os seguintes tipos de objeto podem ser usados como alvos para especificar esta superfície: superfícies. | Opcional |
| Superfície3 | Segunda subsuperfície. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta superfície: superfícies. | Opcional |
Parâmetros de saída
| Parâmetro | Descrição | Tipo | Padrão |
|---|---|---|---|
| Deslocamento de talude | Deslocamento do ponto de talude | Numérico | Deslocamento de talude |
| Elevação do talude | Elevação do ponto de talude | Numérico | Elevação do talude |
Comportamento

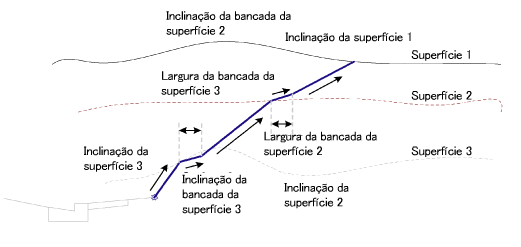

Na situação aterrar, o vínculo de talude e inserido com a inclinação baseada no parâmetro de entrada da inclinação de aterro para a superfície 1. No corte, a submontagem primeiro verifica para determinar se ele está abaixo da superfície 3 aplicando a inclinação à superfície 3, e verificação de intersecção. Este processo é repetido para cada superfície adicional. Opcionalmente, as transições entre as superfícies opcionais podem ser adicionados às mudanças de superfície. A largura e inclinação de banco para a superfície que acabou de ser interceptada serão usadas.
No AutoCAD Civil 3D 2010 e versões anteriores, o parâmetro Espessura de material era medido verticalmente. No AutoCAD Civil 3D 2011 e mais recentes, este parâmetro é medido perpendicularmente para o vínculo. Portanto, se você abrir um desenho que contenha estas submontagens que foi criado no AutoCAD Civil 3D 2010 ou anterior no AutoCAD Civil 3D 2011 ou posterior, e, em seguida, recria os corredores, este parâmetro será alterado para refletir o novo comportamento. Quaisquer relatórios de volume que utilizem esta submontagem serão atualizados para refletir o novo comportamento.
Operação do modo de layout
Esta submontagem exibe no modo do layout usando os parâmetros de entrada para Inclinação da Superfície 1 e Inclinação de aterro.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
| Ponto, vínculo ou forma | Códigos | Descrição |
|---|---|---|
| P1 | Articulação, Hinge_Cut ou Hinge_Fill | Ponto de articulação. Hinge_Cut é utilizado se o vínculo de talude tiver uma inclinação para cima; Hinge_Fill é utilizado se o vínculo de talude tiver uma inclinação para baixo. |
| P2 | Talude, Daylight_Cut ou Daylight_Fill | Ponto de talude |
| P3-P6 | Talude, Daylight_Cut | Ponto de talude |
| L1 | Topo, Referência, Slope_Link | |
| L1 | Talude, Daylight_Cut | Vínculo de talude para seção de corte |
| L1 | Talude, Daylight_Cut ou Daylight_Fill | Vínculo de talude para seção de aterro |
| L2-L5 | Topo, Referência, Slope_Link, Daylight_Cut | Vínculo para inclinação através de superfícies |
| L Último | Topo, Referência, Talude, Daylight_Cut | Último Vínculo. |

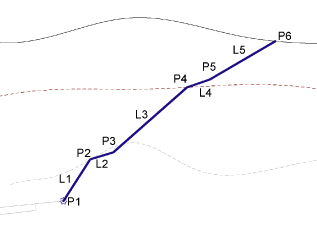

Diagrama de codificação
