Esta submontagem é usada para especificar a camada superior de decapagem para uma profundidade especificada.
Opcionalmente, esta submontagem pode estender a decapagem de volta para o plano de chão existente com uma determinada inclinação posterior.
Anexação
O ponto de anexação está no ponto de talude da declividade final.
Parâmetros de entrada
Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.
| Parâmetro | Descrição | Tipo | Padrão |
|---|---|---|---|
| Profundidade da decapagem | Especifica a profundidade do solo para remover. | Numérico |
0,05 m 0,167 pés |
| Estender para o solo existente | Especifica para estender a decapagem de volta para o solo existente | Booleano | Sim |
| Inclinação lateral | Inclinação lateral padrão da extensão de decapagem, a partir do ponto original de talude até o início da inclinação posterior. | Numérico | -2 (:1) |
| Inclinação posterior | Inclinação posterior para nivelar a partir da parte inferior da decapagem de volta para chão existente | Numérico, positivo | 2 (:1) |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para obter mais informações, consulte no Guia de Ajuda do Usuário no AutoCAD Civil 3D.
| Parâmetro | Descrição | Status |
|---|---|---|
| Superfície existente | Nome da superfície existente até inclinação anterior a partir da parte inferior da decapagem. Os seguintes tipos de objetos podem ser usados como alvos para especificar essas superfícies: superfícies. | Necessário |
Parâmetros de saída
Nenhum.
Comportamento

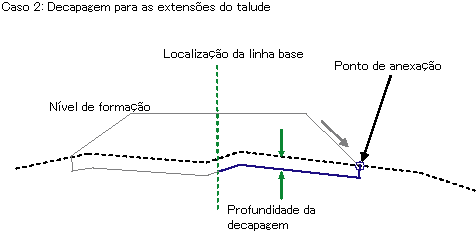

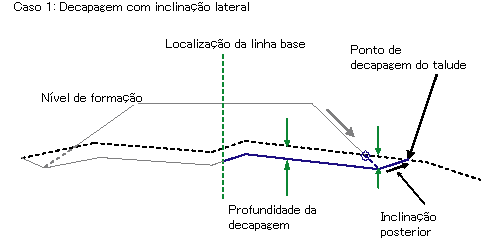

Essa submontagem insere vínculos paralelos que definem a parte inferior da camada de decapagem, abaixo de uma superfície específica. Se a opção Estender decapagem para o de chão existente, com uma inclinação posterior está definida como Não, então a decapagem começa no ponto de anexação diretamente na superfície especificada, com um vínculo vertical com valor de profundidade especificado em parâmetros de entrada. Da parte inferior deste vínculo vertical, uma série de vínculos paralelos à superfície especificada são inseridos para dentro, até a localização da linha base da montagem. Se a opção Estender decapagem para o plano de chão existente é definida como Sim, então, no ponto de anexação, um vínculo é inserido com a inclinação posterior especificada, até que a diferença de elevação entre a parte inferior do novo vínculo e o solo existente seja igual à "profundidade da decapagem". A partir desse ponto, uma série de vínculos paralelos à superfície especificada são inseridos para dentro, até a localização da linha base da montagem. Além disso, outro vínculo na direção para fora é adicionado ao talude para plano de chão existente.
Operação do modo de layout
No modo de layout, esta submontagem insere uma linha horizontal abaixo do ponto de anexação, em direção à localização da linha base. Este vínculo é inserido a partir do ponto de anexação a uma profundidade igual à da decapagem.
Se a opção para estender o vínculo de decapagem até a superfície é selecionado, um vínculo de inclinação posterior com um valor de inclinação especificado para a profundidade de decapagem é inserido primeiro e, em seguida, o vínculo horizontal é adicionado, como explicado anteriormente. Além disso, um vínculo de inclinação posterior é adicionado para fora, da parte inferior externa do vínculo de decapagem, com uma determinada inclinação posterior, e para a elevação igual à submontagem ponto de anexação.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
| Ponto/Vínculo | Códigos | Descrição |
|---|---|---|
| P3 | Daylight_Strip (somente para Caso 1) | Ponto de talude do vínculo da inclinação posterior de decapagem |
| L1 | Foreslope_Stripping (somente para Caso 1) | Decapagem vínculo de inclinação posterior definindo aterro |
| L2, L3, L4... Ln | Decapagem | Vínculos de decapagem |

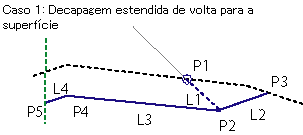

Diagrama de codificação
