Esta submontagem cria uma estrutura de valeta com inclinações posteriores e bancada opcionais no lado interno e no lado externo da estrutura.
Anexação
O ponto de anexação é o ponto interno da bancada interna opcional. Se bancadas internas forem omitidas, o ponto de anexação será no ponto interno da parede interna da estrutura da valeta.
Parâmetros de entrada
Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.
| Parâmetro | Descrição | Tipo | Padrão |
|---|---|---|---|
| Lado |
Especifica para inserir a submontagem no lado direito ou no lado esquerdo do ponto de anexação. |
Esquerdo/Direito | Direita |
| Largura inferior | Largura inferior da valeta | Numérico, positivo |
2,0 pés 0,6 m |
| Profundidade da valeta | Profundidade da valeta | Numérico, positivo |
2,0 pés 0,6 m |
| A1 | Espessura da parede interna na parte superior | Numérico, positivo |
0,45 pés 0,15 m |
| B1 | Espessura aumentada da parede interna na parte inferior | Numérico, positivo |
0,6 pés 0,2 m |
| C | Espessura do revestimento do fundo da valeta | Numérico, positivo |
0,5 pés 0,15 m |
| D | Profundidade da face com conicidade na parede interna | Numérico, positivo |
2,0 pés 0,6 m |
| E1 | Profundidade do ponto de articulação onde o começo dos vínculos de bancada interna/inclinação posterior é localizado | Numérico, positivo |
0,0 pés 0,0 m |
| Largura interna da bancada | Largura da bancada interna (opcional). Insira ZERO para nenhuma bancada | Numérico, positivo |
1,5 pés 0,5 m |
| Declividade interna da bancada | Declividade transversal (opcional) da bancada interna Ela é medida a partir da borda da estrutura da valeta, e uma inclinação positiva indica a elevação da bancada a partir da valeta | Numérico, Tipo de declividade | 4% |
| F1 | Largura do vínculo de inclinação posterior (opcional). Insira o valor ZERO para ignorar o vínculo de inclinação posterior | Numérico, positivo |
1,0 pés 0,3 m |
| G1 | Inclinação do vínculo de inclinação posterior interna (opcional). Ela é medida a partir da estrutura da valeta, e uma inclinação positiva indica o vínculo de elevação a partir de um ponto inicial | Numérico, Tipo de inclinação | 1:1 |
| A2 | Espessura da parede interna na parte superior | Numérico, positivo |
0,45 pés 0,15 m |
| B2 | Largura com conicidade da parede externa | Numérico, positivo |
0,6 pés 0,2 m |
| E2 | Profundidade do ponto de articulação para o começo dos vínculos da bancada externa/inclinação posterior | Numérico, positivo |
1,0 pés 0,3 m |
| Largura da bancada externa | Largura da bancada externa (opcional). Insira ZERO para nenhuma bancada | Numérico, positivo |
3,0 pés 1,0 m |
| Declividade exterior do banco | Declividade transversal (opcional) fora da bancada. Ela é medida a partir da borda da estrutura da valeta, e uma inclinação positiva indica a elevação da bancada a partir da valeta | Numérico, Tipo de declividade | 4% |
| F2 | Largura do vínculo de inclinação posterior externo (opcional). Insira o valor ZERO para ignorar o vínculo de inclinação posterior | Numérico, positivo |
1,0 pés 0,3 m |
| G2 | Inclinação do vínculo da inclinação posterior externa (opcional). Ela é medida a partir da estrutura da valeta, e uma inclinação positiva indica o vínculo de elevação a partir de um ponto inicial | Numérico, Tipo de inclinação | 1:1 |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para obter mais informações, consulte na Guia de Ajuda de Usuário do AutoCAD Civil 3D.
Parâmetros alvo: nenhum.
Parâmetros de saída
Comportamento
A submontagem cria a forma para uma estrutura de valeta, conforme mostrado na ilustração. Para omitir vínculos de bancada e inclinação lateral, insira zero para os parâmetros de largura apropriados.
Operação do modo de layout
No modo de layout, esta submontagem é desenhada tal como estiver definida utilizando os parâmetros de entrada, começando pelo ponto de anexação.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
| Ponto/Vínculo | Códigos | Descrição |
|---|---|---|
| P10 | Ditch_In | |
| P1, P6 | Ditch_Back | |
| P2, P5 | Ditch_Face | |
| P14 | Ditch_Out | |
| L10, L13 | Topo | |
| L10, L13 | Referência | Se os deslocamentos de P11 forem < P8 e P13 for > P9, respectivamente |
| L11 | Topo | |
| L12 | Topo | |
| L1 e L5 | Topo | |
| L1 para L5 | Ditch_Top | |
| L8 e L9 | Referência | |
| L10 para L13 | Backfill | |
| L6 | Backfill_Face | |
| S1 | Valeta | Área da forma da estrutura da valeta |

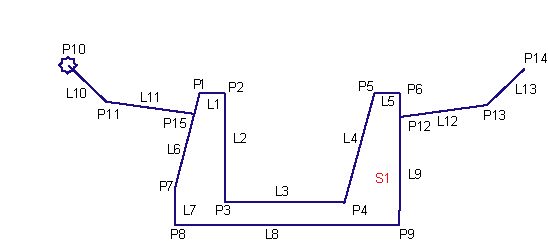

Diagrama de codificação
