LinkWidthAndSlope

Esta submontagem é um utilitário de propósito geral para adicionar um vínculo de superfície especificando a largura e a largura.

Um valor de inclinação % ou de relação de inclinação pode ser determinado. Um alinhamento ou perfil pode ser usado ao criar um modelo de corredor para permitir larguras ou inclinações variáveis.

Anexação

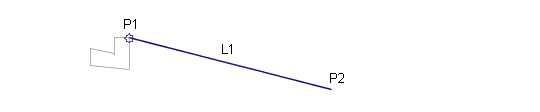

O ponto de ligação é a borda interna do vínculo. Esta submontagem pode ser inserida à esquerda ou direita da direção do ponto de ligação.

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica em qual lado a submontagem deve ser colocada.	Esquerda/Direita	Esquerda
Largura	Largura da pista a partir do deslocamento da margem interna para o deslocamento da margem externa	Numérico, positivo	3.0 10,0 pés
Utilizar a inclinação da superelevação	Especifica o uso da inclinação da superelevação	Lista de seleção	Não
Direção da inclinação	Especifica se o vínculo se inclina para longe da coroa ou em direção à coroa	Lista de seleção	Fora do coroamento
Inclinação	% Inclinação do vínculo Inclinações negativas vão para baixo na direção inserida.	Numérico	2 (%), (ou 2:1)
Códigos de ponto	Uma lista de códigos de superfície a serem atribuídos para o bordo externo do vínculo	Sequência de caracteres separada por vírgulas	P2
Códigos de vínculos	Uma lista de códigos de superfície para ser atribuída ao vínculo	Sequência de caracteres separada por vírgulas	Topo, Referência
Omitir vínculo	Esse parâmetro adiciona ou remove o vínculo da superfície.	Sim\Não	Não
Utilizar superelevação	Especifica o uso da inclinação para o acostamento	Lista de seleção: a) Inclinação do acostamento externo, b) Inclinação do acostamento interno, c) Pista externa, d) Pista interna, e) Nenhum	Nenhum

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D.

Parâmetro	Descrição	Status
Largura	Pode ser usado para substituir a Largura de vínculo fixo e vincular a extremidade do vínculo para um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.	Opcional
%Inclinação	Podem ser utilizados para substituir a Inclinação % fixa e vincular a extremidade do vínculo a um perfil. Os seguintes tipos de objeto podem ser usados como alvos para especificar isso: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico.	Opcional

Parâmetros de saída

Parâmetro	Descrição	Tipo
Deslocamento inicial	+/- deslocamento do início do vínculo	Numérico
Elevação inicial	Elevação do início do vínculo	Numérico
Deslocamento final	+/- deslocamento do fim do vínculo	Numérico
Elevação final	Elevação do fim do vínculo	Numérico

Comportamento

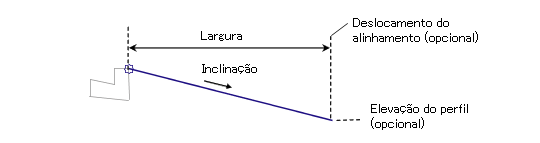

O vínculo é adicionado na direção de inserção começando no ponto de anexação e na largura e inclinação especificadas. Se um nome de alinhamento horizontal de deslocamento for atribuído para a largura durante a modelagem de corredores, a largura da pista irá variar para coincidir com o deslocamento do alinhamento. Se um nome de perfil é fornecido para a Inclinação, a inclinação é ajustada para coincidir com a elevação do perfil na extremidade do vínculo.

Esta submontagem inclui um parâmetro opcional de entrada denominado Usar inclinação de superelevação que permite que você especifique para usar a inclinação da superelevação para o acostamento. Este parâmetro pode ser especificado para a) Inclinação do acostamento externo, b) Inclinação do acostamento interno, c) Pista externa, d) Pista interna, e) Nenhum Nenhum é a configuração padrão.

Operação do modo de layout

No modo de layout, essa submontagem exibe o vínculo na largura e inclinação determinadas.

Ponto, vínculo e códigos da forma

Nenhum.
