MedianRaisedWithCrown

Essa submontagem insere vínculos em um canteiro central com inclinação constante elevada entre dois pontos.

Utilize primeiramente a submontagem Marcar Ponto se o ponto de conexão não tiver sido marcado ainda.

Anexação

O ponto de anexação pode estar em qualquer uma das bordas da declividade com acabamento do canteiro central. O ponto marcado deve estar na borda oposta.

Parâmetros de entrada

Nota: Cotas de sub-base são em metros ou pés. Cotas de meio-fio-e-sarjeta devem ser fornecidos em milímetros ou polegadas.

Parâmetro	Descrição	Tipo	Padrão
Ponto marcado	Nome do ponto marcado na margem do canteiro central oposta ao ponto anexação	Sequência	Nenhum
Profundidade	Profundidade da tampa do canteiro central. Pode ser zero para um canteiro central sem pavimentação.	Numérico, positivo	0,100 m 0,333 pés
Inclinação 1 - Usar superelevação	Especifica o uso de inclinação na superelevação para o canteiro central na direção do ponto de coroamento	Lista de seleção	Não
Inclinação 1 padrão	Especifica o valor padrão de inclinação 1, se a inclinação da superelevação não for especificada.	Numérico	- 2 %
Inclinação 2 - Usar superelevação	Especifica o uso de inclinação na superelevação para o canteiro central na direção do ponto de coroamento	Lista de seleção	Não
Inclinação 2 padrão	Especifica o valor padrão de inclinação 2, se a inclinação da superelevação não for especificada.	Numérico	- 2 %

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para obter mais informações, consulte no Guia de Ajuda de Usuário do AutoCAD Civil 3D.

Parâmetros alvo: nenhum.

Parâmetros de saída

Parâmetro	Descrição	Tipo
Eixo de rotação da superelevação	Indica se a submontagem suporta o cálculo do eixo de rotação. Para visualizar uma descrição do parâmetro, na janela Propriedades, passe o cursor sobre o parâmetro. Para obter mais informações, consulte Ajustes da linha de declividade de perfil durante a superelevação.	Estática (Descrição)

Comportamento

O ponto médio da coroa é calculado por linhas de intersecção estendidas entre o ponto de conexão e o ponto marcado em determinadas inclinações. Se nenhuma intersecção é encontrada, o canteiro central não é inserido. Se uma profundidade diferente de zero for determinada, a parte inferior dos vínculos do canteiro central é inserida paralelamente no topo, e os vínculos verticais são adicionados para fechar a forma.

Suporte de eixo de rotação de superelevação

Essa submontagem funciona com todos os métodos giro do eixo de rotação.

Essa submontagem produz um coroamento elevado. Mesmo quando é usado em uma rodovia dividida de coroamento, o centro do canteiro central será maior do que a média das margens.

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P1, P3	Nenhum
P2	Canteiro central	Coroamento do canteiro central na declividade final
P4 - P6	Nenhum
L1, L2	Topo	Topo do canteiro central
L3, L4	Referência	Parte inferior do canteiro central (se houver)
S1	Canteiro central

Operação do modo de layout

No modo de layout, esta submontagem mostra o modo de exibição de layout genérico.

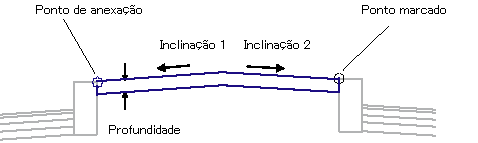

Diagrama de codificação
