BasicSideSlopeCutDitch

Esta submontagem é utilizada para fechar desde o bordo de rodovia até um ponto de talude em ambas as condições de corte e aterro.

A condição de corte inclui uma valeta opcional. O último vínculo do talude pode ser omitido para casos em que o modelo de corredor precise ser deixado em um estado incompleto. Por exemplo, isso pode ser feito de maneira que as superfícies do nivelamento nas propriedades adjacentes possam ser vinculadas ao ponto de articulação na rodovia incompleta. Essa submontagem faz parte de um grupo de submontagens de Introdução usada para modelagem de rodovia simples e para fins de treinamento e tutorial.

Você também pode especificar materiais revestidos opcionais para talude e outros vínculos (todos os vínculos, vínculos de talude, somente vínculos de aterro e nenhum).

Anexação

O ponto de anexação é no bordo interno da inclinação lateral da valeta para corte, e no bordo interno do vínculo de talude para aterro.

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica em qual lado a submontagem deve ser colocada.	Esquerdo/Direito	Direita
Vínculo de talude	Inclui ou omite o vínculo de talude.	Incluir/Omitir	Incluir
Inclinação do corte	Inclinação do vínculo de talude para corte	Numérico, positivo	2 : 1
Inclinação de aterro	Inclinação do vínculo de talude para aterro	Numérico, positivo	4 : 1
Inclinação lateral	Inclinação do vínculo de inclinação lateral da valeta (somente para corte)	Numérico, positivo	4 : 1
Largura da inclinação lateral	Largura do vínculo de inclinação lateral da valeta (somente para corte)	Numérico, positivo	1,2 m 4,0 pés
Largura inferior	Largura do fundo da valeta.	Numérico, positivo	0,6 m 2,0 pés
Inclinação posterior	Inclinação do vínculo de inclinação posterior da valeta (somente para corte)	Numérico, positivo	4 : 1
Largura da inclinação posterior	Largura do vínculo de inclinação posterior da valeta (somente para corte)	Numérico, positivo	1,2 m 4,0 pés
Opção de arredondamento	Especifica para arredondar o vínculo do talude no ponto de contribuição	Sequência	Nenhum
Arredondamento por	Especifica o parâmetro utilizado para arredondamento	Sequência	Comprimento
Parâmetro de arredondamento	Especifica um valor para o comprimento ou raio	Numérico, positivo	1,500 pés
Suavização de serrilhado com arredondamento	Especifica o número de pontos intermitentes em vínculos de arredondamento (máximo de 10 vínculos)	Numérico, positivo	6
Colocar material revestido	Especifica para posicionar o material opcional de revestimento dos vínculos de talude. Você pode selecionar todos os vínculos, vínculos de talude, vínculos somente de preenchimento e nenhum.	Sequência	Nenhum
Limite de inclinação 1	Especifica o limite de inclinação até o qual o material de revestimento associado é posicionado	Inclinação	1:1
Espessura do material 1	Especifica a espessura do material revestido.	Numérico, positivo	12 polegadas
Nome do material 1	Especifica o nome do material aplicado para revestimentos ao longo dos vínculos de nivelamento	Sequência	Camada de pedras grandes
Limite de inclinação 2	Especifica o limite de inclinação até o qual o material de revestimento associado é posicionado	Inclinação	2 : 1
Espessura do material 2	Especifica a espessura do material revestido.	Numérico, positivo	6 polegadas
Nome do material 2	Especifica o nome do material aplicado para revestimentos ao longo dos vínculos de nivelamento	Sequência	Camada de pedras grandes
Limite de inclinação 3	Especifica o limite de inclinação até o qual o material de revestimento associado é posicionado	Inclinação	4 : 1
Espessura do material 3	Especifica a espessura do material revestido.	Numérico, positivo	4 polegadas
Nome do material 3	Especifica o nome do material aplicado para revestimentos ao longo dos vínculos de nivelamento	Sequência	Grama semeada

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D

Parâmetro	Descrição	Status
Superfície do talude	Nome da superfície para taludamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar a superfície: superfícies.	Necessário

Parâmetros de saída

Nenhum.

Comportamento

O ponto de anexação é testado para determinar se ele está em corte ou aterro. Se estiver em aterro, o vínculo do talude de aterro será estendido até a superfície de talude na inclinação de aterro determinada. Se estiver em corte, a inclinação lateral, o fundo da valeta e a inclinação posterior serão adicionados, e o vínculo do talude de corte será estendido desde o final da inclinação posterior até a superfície de talude na inclinação do corte determinada.

Esta submontagem opcionalmente permite que seja adicionado um material com revestimento. Você pode especificar três faixas de inclinação. O tipo de material 1 é aplicado se a inclinação dos vínculos for de até o valor da inclinação especificado. A partir de inclinação 1 para inclinação 2, o segundo tipo de material é aplicado. De forma similar, se as inclinações de vínculos abrangerem os valores das inclinações 2 e 3, então o material 3 é aplicado. Se as inclinações de vínculos são mais planas do que a inclinação limite 3, então nenhum material é aplicado.

Se um material revestido é adicionado à submontagem, os vínculos paralelos são adicionados aos vínculos de talude com a espessura especificada. Vínculos de nível inferior são codificados com Referência e vínculos de talude são codificados com Top. Formas delimitadas por estes materiais são codificadas com o nome do material.

Operação do modo de layout

No modo do layout, esta submontagem desenha uma inclinação de corte e aterro genérica com setas nas extremidades.

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Códigos	Descrição

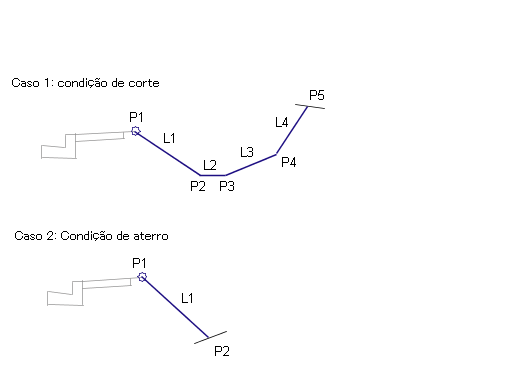

P1	Articulação Hinge_Fill	Somente condição de aterro - ponto de articulação para o vínculo de talude de aterro
P2	Ditch_In Talude Daylight_Fill	Condição de corte somente - bordo interno de valeta Condição de aterro somente - ponto de talude
P3	Ditch_Out	Condição de corte somente - bordo externo de valeta
P4	Hinge_Cut	Somente condição de corte - ponto de articulação para o vínculo de talude do corte
P5	Talude Daylight_Cut	Somente condição de corte - ponto de talude
L1 – L4	Topo Referência	Malha final não pavimentada
L1	Topo Referência Talude Daylight_Fill	Vínculo do talude no aterro
L4	Topo Referência Talude Daylight_Cut	Vínculo de talude em corte
