MedianRaisedConstantSlope

Essa submontagem insere vínculos em um canteiro central com inclinação constante elevada entre dois pontos.

Utilize primeiramente a submontagem Marcar Ponto se o ponto de conexão não tiver sido marcado ainda.

Anexação

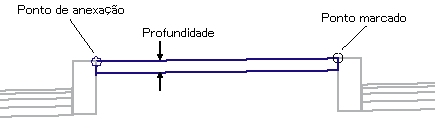

O ponto de anexação pode estar em qualquer uma das bordas da declividade com acabamento do canteiro central. O ponto marcado deve estar na borda oposta.

Parâmetros de entrada

Nota: Cotas de sub-base são em metros ou pés. Cotas de meio-fio-e-sarjeta devem ser fornecidos em milímetros ou polegadas.

Parâmetro	Descrição	Tipo	Padrão
Ponto marcado	Nome do ponto marcado na margem do canteiro central oposta ao ponto anexação	Sequência	Nenhum
Profundidade	Profundidade da tampa do canteiro central. Pode ser zero para um canteiro central sem pavimentação.	Numérico, positivo	0,100 m 0,333 pés

Parâmetro

Descrição

Tipo

Padrão

Ponto marcado

Nome do ponto marcado na margem do canteiro central oposta ao ponto anexação

Sequência

Nenhum

Profundidade

Profundidade da tampa do canteiro central. Pode ser zero para um canteiro central sem pavimentação.

Numérico, positivo

0,100 m

0,333 pés

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para obter mais informações, consulte na Guia de Ajuda de Usuário do AutoCAD Civil 3D.

Parâmetros alvo: nenhum.

Parâmetros de saída

Nenhum.

Comportamento

A parte superior do vínculo do canteiro central é inserido entre o ponto de anexação e o ponto marcado. Se uma profundidade diferente de zero for determinada, a parte inferior do vínculo do canteiro central é inserida paralelamente na parte superior, e os vínculos verticais são adicionados para aproximar a forma.

Suporte de eixo de rotação de superelevação

Essa submontagem funciona com todos os métodos giro do eixo de rotação.

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P1, P2	Nenhum	Margens do canteiro central na declividade final
P3, P4
L1	Topo	Topo do canteiro central
L2	Referência	Parte inferior do canteiro central
L3, L4	Nenhum
S1	Canteiro central

Operação do modo de layout

No modo de layout, esta submontagem mostra o modo de exibição de layout genérico.
