OverlayMedianSymmetrical

Esta submontagem alarga uma rodovia dividida ao estender das arestas da pista de rolamento para dentro acima de um canteiro central com depressão, com uma barreira simétrica na linha de centro. As inclinações do canteiro central podem variar um pouco da inclinações existentes para que ambos os lados se encontrem na linha de centro, ou para manter no topo da barreira para um perfil.

Anexação

O ponto de anexação é o ponto do meio da base da barreira.

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Profundidade de sobreposição	Espessura das camadas de sobreposição do canteiro central.	Numérico, positivo	0,100 m 0,3 pés
Tolerância de inclinação	Montante permitido de variação do % de inclinação do canteiro central das inclinações esquerda e direita existentes.	Numérico, positivo	5%
Deslocamento de inserção à esquerda	Deslocamento onde a camada da extensão do canteiro central começa no lado esquerdo.	Numérico	0,0
Deslocamento de amostra interior à esquerda	Deslocamento do ponto de amostra interior no lado esquerdo. A inclinação do lado esquerdo é calculada na superfície existente entre os pontos de amostra.	Numérico	0,0
Deslocamento de amostra exterior à esquerda	Deslocamento do ponto de amostra exterior no lado esquerdo. A inclinação do lado esquerdo é calculada na superfície existente entre os pontos de amostra.	Numérico	0,0
Inserir deslocamento à direita	Deslocamento onde a camada da extensão da camada do canteiro central começa no lado direito.	Numérico	0,0
Deslocamento de amostra interior à direita	Deslocamento do ponto de amostra interior no lado direito. A inclinação do lado direito é calculada na superfície existente entre pontos de amostra.	Numérico	0,0
Deslocamento de amostra exterior à direita	Deslocamento do ponto de amostra exterior no lado direito. A inclinação do lado direito é calculada na superfície existente entre pontos de amostra.	Numérico	0,0
Cota A (milímetros ou polegadas)	Altura da barreira desde a base no lado alto do canteiro central até o topo da barreira.	Numérico, positivo	810 mm 32 pol

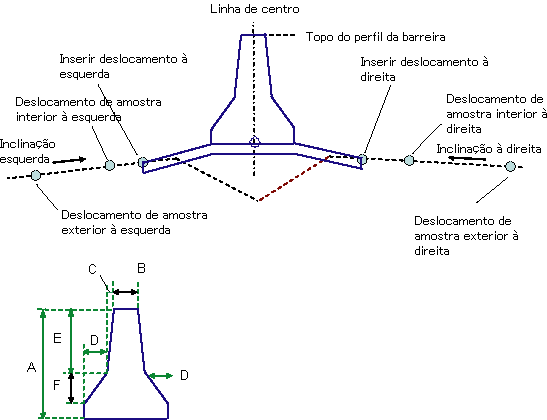

Cota B (milímetros ou polegadas)	Como mostrado no diagrama.	Numérico, positivo	232 9 pol
Cota C (milímetros ou polegadas)	Como mostrado no diagrama.	Numérico, positivo	59 mm 2 pol
Cota D (milímetros ou polegadas)	Como mostrado no diagrama.	Numérico, positivo	125 mm 5 pol
Cota E (milímetros ou polegadas)	Como mostrado no diagrama.	Numérico, positivo	557 mm 22 pol
Cota F (milímetros ou polegadas)	Como mostrado no diagrama.	Numérico, positivo	178 mm 7 pol

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para mais informações, consulte do AutoCAD Civil 3D

Parâmetro	Descrição	Status
Superfície existente	Nome da superfície que define a rodovia existente. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta superfície: superfícies.	Necessário
Topo da barreira	Pode ser utilizado para vincular a parte superior da barreira à elevação de um perfil. A cota E pode variar para obter a altura da barreira calculada. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico.	Opcional
Deslocamento de inserção à esquerda	Pode ser utilizado para calcular o deslocamento do ponto de inserção esquerdo utilizado de um alinhamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.	Opcional
Deslocamento de amostra interior à esquerda	Pode ser utilizado para calcular o deslocamento do ponto de amostra interno esquerdo a partir de um alinhamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.	Opcional
Deslocamento de amostra exterior à esquerda	Pode ser utilizado para calcular o deslocamento do ponto de amostra externo esquerdo a partir de um alinhamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.	Opcional
Inserir deslocamento à direita	Pode ser utilizado para calcular o deslocamento do ponto de inserção direito a partir de um alinhamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.	Opcional
Deslocamento de amostra interior à direita	Pode ser utilizado para calcular o deslocamento do ponto de amostra interno direito a partir de um alinhamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.	Opcional
Deslocamento de amostra exterior à direita	Pode ser utilizado para calcular o deslocamento do ponto de amostra externo direito a partir de um alinhamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.	Opcional

Comportamento

As inclinações esquerda e direita são calculadas entre os pontos de amostra em cada lado.

Se o perfil do topo da barreira Perfil não for fornecido:

Em cada lado, uma linha é calculada que se estende dos pontos de corte para a linha de centro usando as inclinações calculadas a partir dos pontos de amostra.
Se as duas linhas não se encontram em elevações iguais, a inclinação do canteiro central no lado mais alto é ajustada para baixo para se encontrar com o lado mais baixo. O ajuste não pode exceder a tolerância de inclinação.
Se o lado alto foi ajustado pela tolerância da inclinação e os dois lados não se encontram, o lado baixo é ajustado para cima. Se o ajuste necessário for maior do que a tolerância inclinação, a submontagem sai sem armazenar quaisquer pontos, vínculos ou formas.

Se um perfil do topo da barreira for fornecido como um parâmetro alvo:

Os pontos base da barreira esquerda e direita são calculados a partir da elevação do perfil usando as cotas de barreira fornecidas.
As inclinações entre os pontos base da barreira e pontos de inserção são calculadas.
Se a diferença entre a inclinação do canteiro central e a inclinação existente for maior do que a tolerância inclinação em qualquer dos lados, a submontagem sai sem armazenar quaisquer pontos, vínculos ou formas.
Caso contrário, a geometria do canteiro central e da barreira é adicionada, com base nas posições do ponto base da barreira calculadas, com as inclinações do canteiro central ajustados para vincular com os pontos base da barreira.

Parâmetros de saída

Nenhum.

Operação do modo de layout

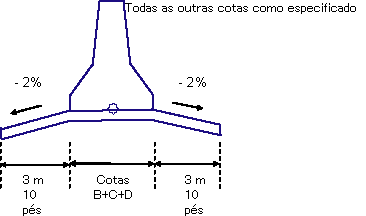

No modo de layout, uma canteiro central e uma barreira são desenhados com as cotas fixas, como mostrado no diagrama a seguir. Essa é a mesma figura que é desenhada no modo de layout para a submontagem OverlayMedianAsymmetrical.

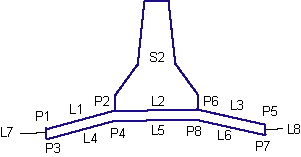

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P1, P5	ETW	Início da extensão do canteiro central no topo da sobreposição
P3, P7	ETW_Overlay	Início da extensão do canteiro central na parte inferior da sobreposição
Todos os pontos de barreira	Barreira
L1 - L3	Topo	Parte superior exposta das camadas sobrepostas
L4 - L8	Sobreposição
Todos os vínculos de barreira	Barreira
S1	Sobreposição
S2	Barreira
