Esta submontagem é similar à submontagem DaylightBasin com os seguintes comportamentos adicionais:
A sapata é opcional nas condições de aterro. Se nenhuma sapata é incluída, uma zona de inclinação limpa é adicionada e, a seguir, uma inclinação de aterro de talude é adicionada.
A largura da valeta pode ser controlada usando um alinhamento opcional. A largura e a altura da sapata podem ser controladas usando um alinhamento e um perfil, respectivamente. Além disso, o Colocar material revestido precisa incluir todos os vínculos das montagens de talude a partir de um ponto de articulação para o solo existente do talude.
Anexação
O ponto de anexação está na margem interna da inclinação lateral da bacia coletora. Este componente pode ser anexado à esquerda ou à direita.
Parâmetros de entrada
Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.
| Parâmetro | Descrição | Tipo | Padrão |
|---|---|---|---|
| Lado | Especifica em qual lado a submontagem deve ser colocada. | Esquerdo/Direito | Direita |
| Vínculo de talude | Inclui ou omite o vínculo do talude | Incluir/Omitir | Incluir |
| Sapata | Inclui ou omite sapatas em aterro | Incluir/Omitir | Omitir |
| Inclinação lateral | A inclinação para o vínculo de inclinação lateral da bacia coletora | Numérico, positivo | 3 (: 1) |
| Largura da inclinação lateral | A largura da inclinação lateral | Numérico, positivo |
1,2 m 4,0 pés |
| Profundidade da bacia coletora | A profundidade da parte inferior da bacia coletora, desde a parte inferior do vínculo da inclinação lateral | Numérico, positivo | 0,0 |
| Inclinação da bacia coletora | A inclinação dos lados da bacia coletora | Numérico, positivo | 4 (:1) |
| Largura da bacia coletora | Largura da bacia coletora | Numérico, positivo |
1,8 m 6,0 pés |
| Largura da sapata | Largura de Berm utilizada em condições de aterro | Numérico, positivo |
1,8 m 6,0 pés |
| Inclinação do corte | A inclinação do vínculo do talude em condições de corte | Numérico, positivo | 3 (: 1) |
| Largura da zona limpa | Largura da zona limpa antes do vínculo de aterro ser adicionado | Numérico, positivo |
6 m 20 pés |
| Inclinação da zona limpa | Inclinação para a zona claro | Numérico, positivo | 6 (:1) |
| Inclinação de aterro | Inclinação do vínculo de talude em condições de aterro | Numérico, positivo | 3 (: 1) |
| Opção de arredondamento | Especifica se deve arredondar o vínculo do talude no ponto de recepção | Lista de opções: Nenhum, Circular, Parabólico | Nenhum |
| Arredondamento por | Especifica o parâmetro utilizado para arredondamento | Lista de opções: Comprimento, Raio | Comprimento |
| Parâmetro de arredondamento | Especifica um valor para o comprimento do raio | Numérico, positivo |
0,5 m 1,5 pés |
| Suavização de serrilhado de arredondamento | Especifica o número de pontos intermitentes nos vínculos de arredondamento (máximo de 10 vínculos) | Numérico, inteiro positivo | 6 |
| Colocar material revestido | Especifica para posicionar o material opcional de revestimento dos vínculos de talude. Você pode selecionar todos os vínculos, vínculos de talude, vínculos somente de preenchimento e nenhum. | Sequência | Nenhum |
| Limite de inclinação 1 | Especifica o limite de inclinação até o qual o material de revestimento associado é posicionado | Inclinação | 1:1 |
| Espessura do material 1 | Especifica a espessura do material revestido. Esta espessura é medida perpendicularmente ao vínculo. | Numérico, positivo | 12 polegadas |
| Nome do material 1 | Especifica o nome do material aplicado para revestimentos ao longo dos vínculos de nivelamento | Sequência | Camada de pedras grandes |
| Limite de inclinação 2 | Especifica o limite de inclinação até o qual o material de revestimento associado é posicionado | Inclinação | 2 : 1 |
| Espessura do material 2 | Especifica a espessura do material revestido. Esta espessura é medida perpendicular ao vínculo. | Numérico, positivo | 6 polegadas |
| Nome do material 2 | Especifica o nome do material aplicado para revestimento ao longo dos vínculos de nivelamento | Sequência | Camada de pedras grandes |
| Limite de inclinação 3 | Especifica o limite de inclinação até o qual o material de revestimento associado é posicionado | Inclinação | 4 : 1 |
| Espessura do material 3 | Especifica a espessura do material revestido. Esta espessura é medida perpendicular ao vínculo. | Numérico, positivo | 4 polegadas |
| Nome do material 3 | Especifica o nome do material aplicado para revestimento ao longo dos vínculos de nivelamento | Sequência | Grama semeada |
| Espessura do material 4 | Especifica a espessura do material para ser aplicado em situações de inclinação plana | Numérico, positivo | 6 polegadas |
| Nome do material 4 | Especifica a espessura do material para ser usado em situações de inclinação plana | Sequência | Cascalho |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D.
| Parâmetro | Descrição | Status |
|---|---|---|
| Alinhamento da largura da bacia coletora | Deve ser utilizado para substituir a Largura da bacia coletora fixa, Os seguintes tipos de objeto podem ser usados como alvos para especificar isto: alinhamentos, polilinhas, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
| Alinhamento da largura da sapata | Podem ser utilizados para substituir a Largura fixa da sapata. Os tipos de objeto a seguir podem ser usados como alvos para especificar isso: alinhamentos, polilinhas, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
| Elevação da bacia coletora | Podem ser utilizados para substituir a Profundidade fixa da bacia coletora e vincular a elevação da bacia coletora para um perfil. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
| Perfil de altura da sapata | Permite que a altura da sapata seja substituída. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta altura: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
| Superfície do talude | Nome da superfície do taludamento. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta superfície: superfícies. | Necessário |
Parâmetros de saída
Nenhum.
Comportamento

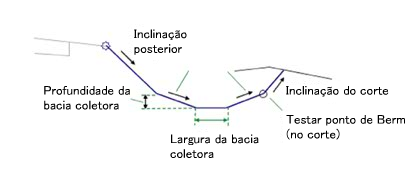

Esse submontagem constrói os vínculos para a inclinação lateral da bacia coletora e a bacia coletora para o ponto de teste da mesma. Se um perfil é determinado, a largura da inclinação lateral varia para manter o perfil da bacia. Se o ponto de teste da bacia coletora está em corte, a intercessão do talude é calculada na superfície alvo na inclinação de corte especificada.
Se estiver em um aterro, e a sapata estiver definida para Incluir, um vínculo de topo da sapata é adicionado e a intercessão de talude é calculada na superfície alvo na Inclinação de aterro fornecida. O vínculo de talude não é inserido se Omitir vínculo de talude for definido como Verdadeiro. Se o vínculo de topo da sapata efetuar a intersecção com a superfície alvo, a seção será concluída na intersecção.

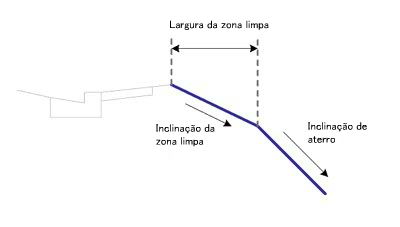

Se estiver em aterro e a Sapata estiver definida para Omitir, um vínculo é adicionado do ponto de anexação na Inclinação da zona limpa até que a largura seja atendida. A seguir, um vínculo de talude é adicionado à superfície alvo na inclinação de aterro especificada. Se o vínculo de zona limpa intercede o solo existente, ele irá parar neste ponto de intersecção.
Como com outras submontagens de talude, esta submontagem opcionalmente permite que você adicione um material revestido. Você pode especificar três faixas de inclinação. O tipo de material 1 é aplicado se a inclinação dos vínculos for de até o valor da inclinação especificado. A partir de inclinação 1 para inclinação 2, o segundo tipo de material é aplicado. De forma similar, se as inclinações de vínculos abrangerem os valores das inclinações 2 e 3, então o material 3 é aplicado. Se as inclinações de vínculos são mais planas do que a inclinação limite 3, então nenhum material é aplicado.
Se um material revestido é adicionado à submontagem, os vínculos paralelos são adicionados aos vínculos de talude com a espessura especificada. Este parâmetro de espessura (por exemplo, Espessura do material 1) é medido perpendicular ao vínculo. Vínculos de nível inferior são codificados com Referência e vínculos de talude são codificados com Topo. Formas delimitada por estes materiais são codificadas com o nome do material (Nome do material 1, Nome do material 2 ou Nome do material 3).
No AutoCAD Civil 3D 2010 e versões anteriores, o parâmetro de Espessura de material era medido verticalmente. No AutoCAD Civil 3D 2011 e mais recentes, este parâmetro é medido perpendicular ao vínculo. Portanto, se abrir um desenho que contenha estas submontagens que foram criadas no AutoCAD Civil 3D 2010 ou anterior, no AutoCAD Civil 3D 2011 ou posterior e em seguida recriar os corredores, este parâmetro será alterado para refletir o novo comportamento. Quaisquer relatórios de volume que utilizem esta submontagem serão atualizados para refletir o novo comportamento.
Operação do modo de layout
No modo de layout, esta submontagem desenha a inclinação lateral, inclinações laterais da bacia coletora e parte inferior da bacia coletora com os valores de parâmetros de entrada fornecidos. Os vínculos de condições de corte e aterro são exibidos em linhas tracejadas, com os vínculos de talude estendidos para fora, para uma largura de 3 metros (ou 10 pés) nas inclinações fornecidas. Os vínculos de talude terminam em pontas de seta que apontam para fora.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
| Ponto, vínculo ou forma | Códigos | Descrição |
|---|---|---|
| P3 | Ditch_In | Fundo interno da bacia coletora |
| P4 | Ditch_Out | Fundo externo da bacia coletora |
| P5 | Articulação, Hinge_Cut | Ponto de articulação para a condição de corte |
| P6 | Articulação, Hinge_Fill | Ponto de articulação para a condição de aterro |
| P7 | Talude, Daylight_Cut ou Daylight_Fill | Ponto de talude e ponto de talude para condição de corte ou aterro |
| Todos os vínculos | Topo, Referência | |
| L6 | Topo, Referência, Talude, Daylight_Cut | Vínculo de talude para a seção de corte |
| L3 | Valeta | |
| L1, L2,L4 | Slope_Link | |
| L5 | Bancada | |
| L6 | Topo, Referência, Talude, Daylight_Fill | Vínculo de talude para a seção de aterro |

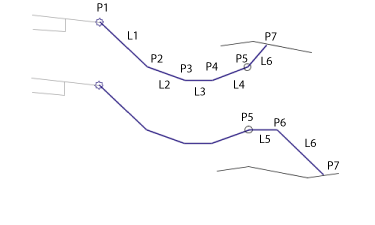

Diagrama de codificação
