Essa submontagem insere um ressalto para situações de ampliação que aparam as camadas de base e de sub-base com base na localização da superfície de terreno existente.
Anexação
O ponto de anexo é a margem interior do acostamento na superfície de declividade final.
Parâmetros de entrada
Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.
| Parâmetro | Descrição | Tipo | Padrão |
|---|---|---|---|
| Lado |
Especifica para inserir a submontagem no lado direito ou no lado esquerdo do ponto de anexação. |
Esquerdo/Direito | Direita |
| Largura do acostamento | Largura do ponto de anexação ao ponto de articulação do acostamento | Numérico |
1,8 m 5,40 pés |
| Utilizar a inclinação da superelevação |
Especifica o uso da inclinação de superelevação, da especificação de superelevação definida no alinhamento da linha base, para a parte pavimentada do acostamento. |
Lista de seleção:
|
Não |
| Direção de inclinação do acostamento |
Especifica se as inclinações de acostamento estão longe do coroamento ou em direção a este |
Lista de seleção:
|
Fora do coroamento |
| Inclinação de acostamento padrão | Inclinação transversal padrão da superfície de forma. Esse valor é usado se a inclinação da superelevação não for usada ou não for especificada para a linha base. | Numérico | - 2,0 % |
| Tipo de talude de sub-base | Selecione se você deseja manter o vínculo de talude para uma inclinação fixa com largura variável ou mantê-lo em uma largura fixa com inclinação variável | Lista de seleção: a) Manter inclinação, ajustar a largura, b) Manter largura, ajustar a inclinação | Manter a inclinação, ajustar a largura |
| Inclinação do talude | O valor da inclinação fixa do vínculo do talude será usado se a opção "manter inclinação” for utilizada. | Numérico, positivo | 4 ( : 1) |
| Largura do talude | O valor da largura fixa do vínculo do talude será usado se a opção “manter largura” for utilizada. | Numérico, positivo |
5,40 pés 1,8 m |
| Profundidade do Pavimento 1 | Profundidade de Pave 1 (zero para omitir) | Numérico, não negativo |
0,025 m 0,083 pés |
| Profundidade Pave2 | Profundidade de Pave 2 (zero para omitir) | Numérico, não negativo |
0,025 m 0,083 pés |
| Profundidade base | Profundidade da camada base (zero para omitir) | Numérico, não negativo |
0,100 m 0,333 pés |
| Profundidade de sub-base | Profundidade da camada de sub-base (zero para omitir) | Numérico, não negativo |
0,300 m 1,0 pés |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D.
| Parâmetro | Descrição | Status |
|---|---|---|
| Largura do acostamento | Pode ser utilizada para substituir a largura fixa de acostamento e vincular a margem do acostamento com um alinhamento de deslocamento. Os tipos de objeto a seguir podem ser usados como alvos para especificar isso: alinhamentos, polilinhas, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
| Superfície existente | Pode ser utilizado para especificar uma superfície existente para recortar camadas de base e sub-base. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta superfície: superfícies. | Opcional |
Parâmetros de saída
| Parâmetro | Descrição | Tipo |
|---|---|---|
| Inclinação do talude | Inclinação do vínculo de talude | Numérico |
| Deslocamento de talude | Deslocamento do ponto de talude de subdeclividade | Numérico |
| Elevação do talude | Elevação do ponto de talude de subdeclividade | Numérico |
|
Largura do acostamento |
Largura do acostamento pavimentado |
Numérico |
| Inclinação do acostamento |
Inclinação do acostamento pavimentado |
Numérico |

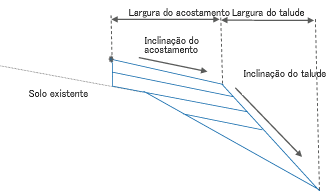

Comportamento
Quando inserida, esta submontagem verifica a presença de da superfície de terreno existente de destino. Se esta superfície existe, então as superfícies de base e sub-base serão aparadas para o plano de terreno existente.
Se a superfície não existir, então este acostamento se comporta como a submontagem ShoulderExtendAll.
Operação do modo de layout
No modo de layout, esta submontagem exibe os vínculos definidos pelos parâmetros de entrada.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
| Ponto, vínculo ou forma | Código | Descrição |
|---|---|---|
| P2 | EPS | Margem do acostamento pavimentado, declividade final |
| P4 | EPS_Pave1 | Margem do acostamento pavimentado em Pave1 |
| P6 | EPS_Pave2 | Margem do acostamento pavimentado em Pave2 |
| P8 | EPS_Base | Margem do acostamento pavimentado na base |
| P10 | Daylight_Sub | Ponto de talude de sub-base |
| L1 | Topo, Pavimento | Declividade final pavimentada |
| L3 | Pavimento | Declividade final pavimentada |
| L4 | Pave1 | Top do Pavimento 2 |
| L6 | Pave1 | Top do Pavimento 2 |
| L7 | Pave2 | Top do Pavimento 3 |
| L9 | Pave2 | Top do Pavimento 3 |
| L10 | Base | Topo do curso base |
| L12 | Base | Topo do curso base |
| L13 | Sub-base, Referência | Parte inferior da sub-base, referência |
| L14 | Topo | Formação da superfície superior |
| S1 | Pave1 | |
| S2 | Pave2 | |
| S3 | Base | |
| S4 | Sub-base |

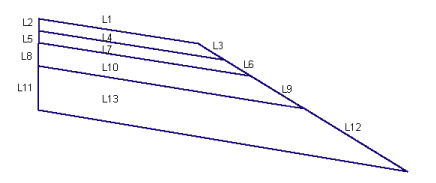

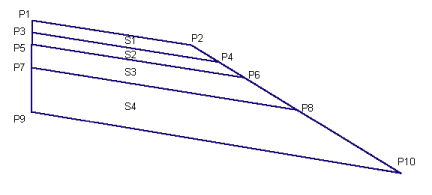

Diagrama de codificação
