A submontagem é utilizada para criar uma estrutura de valeta com inclinação posterior e inclinação lateral opcionais.
Anexação

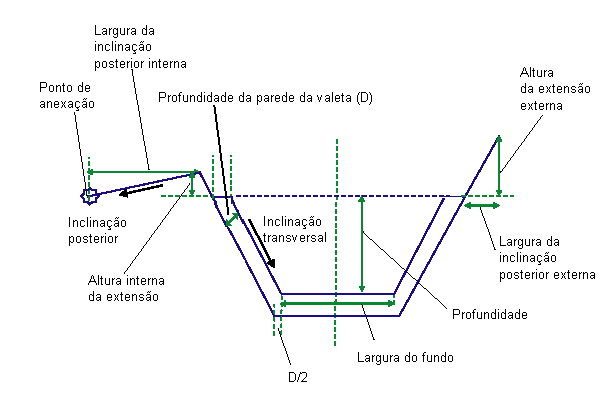

O ponto de anexação é o ponto mais profundo nos vínculos de nivelamento que precedem a estrutura de valeta. Se os vínculos de nivelamento são omitidos, então o ponto de anexação é o ponto mais profundo na parede interna da estrutura de valeta (mostrado no círculo azul).
Parâmetros de entrada
Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.
| Parâmetro | Descrição | Tipo | Padrão |
|---|---|---|---|
| Lado |
Especifica para inserir a submontagem no lado direito ou no lado esquerdo do ponto de anexação. |
Esquerdo/Direito | Direita |
| Profundidade | Profundidade interna da valeta. | Numérico, positivo |
0,45 m 1,5 pés |
| Largura inferior | Largura do fundo do canal. | Numérico, positivo |
0,5 m 1,5 pés |
| Inclinação transversal | Inclinações transversais de valeta | Numérico | 1:2 |
| Profundidade da parede da valeta | Profundidade da parede da valeta. Isto é medido perpendicularmente ao lado da inclinação, como mostrado no diagrama anterior. | Numérico, positivo |
0,1 m 0,33 pés |
| Altura interna da extensão | Extensão não linear da valeta dentro do ponto de anexação | Numérico, positivo |
0,15 m 0,45 pés |
| Largura da inclinação interna | Largura do aterro da valeta no interior | Numérico, positivo |
1,5 m 5,0 pés |
| Largura da inclinação externa | Largura da largura não linear além do ponto externo da estrutura de valeta | Numérico, positivo |
0,1 m 0,33 pés |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para obter mais informações, consulte na Guia de Ajuda de Usuário do AutoCAD Civil 3D.
Parâmetros alvo: nenhum.
Parâmetros de saída
Nenhum.
Comportamento
A submontagem cria a forma para uma estrutura de valeta, como mostrado na ilustração acima.
No AutoCAD Civil 3D 2010 e versões anteriores, o parâmetro de profundidade de parede da valeta foi medido na vertical. No AutoCAD Civil 3D 2011 e posterior, esse parâmetro é medido perpendicular ao lado da inclinação. Portanto, se você abrir um desenho que contenha estas submontagens e foi criado no AutoCAD Civil 3D 2010 ou anterior no AutoCAD Civil 3D 2011 ou posterior, e, em seguida, recriar os corredores, este parâmetro será alterado para refletir o novo comportamento. Quaisquer relatórios de volume que utilizem esta submontagem serão atualizados para refletir o novo comportamento.
Operação do modo de layout
No modo de layout, esta submontagem é criada para fora, começando no ponto de anexação, como definido usando os parâmetros de entrada.

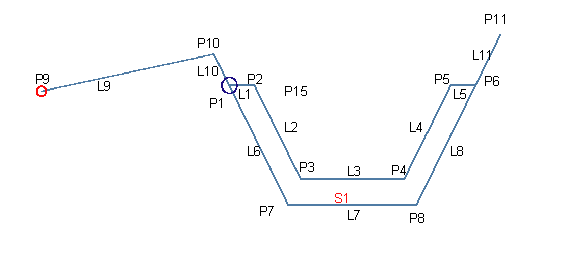

Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
| Ponto/Vínculo | Códigos | Descrição |
|---|---|---|
| P1, P6 | Ditch_Back | |
| P2, P5 | Ditch_Face | |
| P10 | Ditch_In | |
| P11 | Ditch_Out | |
| L9, L10, L11 | Topo, Referência | |
| L1 para L5 | Topo, Ditch_Top | |
| L6, L7, L8 | Referência, Ditch_Bottom | |
| S1 | Valeta | Área da forma da estrutura da valeta |
