TrenchPipe1

Essa submontagem cria uma vala com fundo plano e inclinações transversais iguais e até três camadas de material de aterro.

Anexação

O ponto de anexo é o deslocamento para distância inferior acima do ponto central da base da vala.

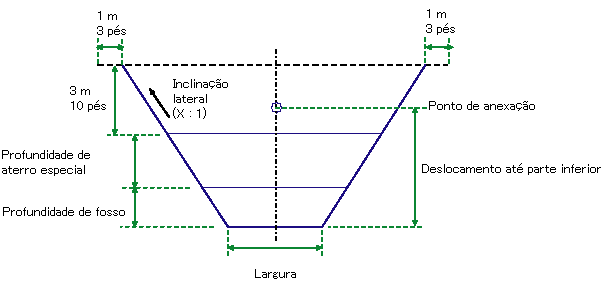

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Largura	Largura da parte inferior da vala	Numérico, positivo	2,0 m 6,0 pés
Inclinação transversal	X: 1 inclinação de inclinações laterais da vala	Numérico, positivo	3 : 1
Profundidade do fosso	Profundidade da camada do fosso	Numérico, positivo	0,0
Profundidade mínima de aterro especial	Profundidade da camada especial de aterro	Numérico, positivo	0,0
Deslocamento até parte inferior	O deslocamento vertical para baixo a partir da elevação da rampa vertical até o fundo da vala. Por exemplo, se o perfil é executado ao longo do topo da tubulação circular, o deslocamento vertical é o diâmetro da tubulação mais a distância desde a parte inferior da tubulação para a parte inferior da vala.	Numérico	0,0

Comportamento

A elevação da base da vala é calculada como a elevação de rampa vertical menos o deslocamento para Valor inferior. O vínculo da vala horizontal é colocado simetricamente sobre o ponto de anexação de deslocamento na elevação e o plano, e as inclinações transversais são estendidas para cima da superfície existente. O vínculo horizontal do fosso é colocado na profundidade especificada acima da vala inferior. O vínculo horizontal especial de aterro é colocado na profundidade especificada acima do vínculo do fosso.

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para obter mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D

Parâmetro	Descrição	Status
Superfície existente	Definição do modelo de superfície da rodovia existente. Os seguintes tipos de objetos podem ser usados como alvos para especificar essas superfícies: superfícies.	Necessário

Parâmetros de saída

Nenhum.

Operação do modo de layout

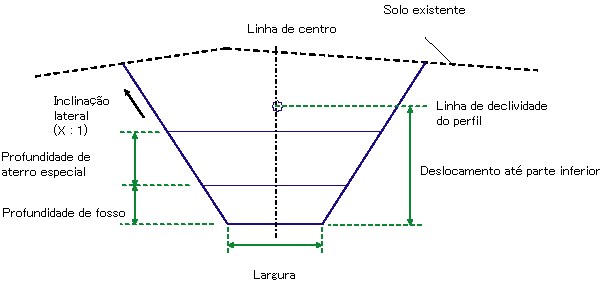

No modo do layout, a vala e superfície existentes são desenhados como mostrado abaixo.

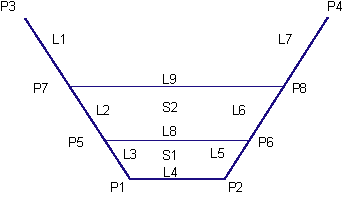

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto/Vínculo	Código	Descrição
P1, P2	Trench_Bottom
P3, P4	Trench_Daylight
P5, P6	Trench_Bedding
P7, P8	Trench_Backfill
L1 - L7	Referência da vala
L8	Trench_Bottom
L9	Trench_Daylight
S1	Trench_Bedding
S2	Trench_Backfill
