Esta submontagem é um utilitário de propósito geral, para marcar um ponto sobre uma submontagem de pista, a partir do ponto de anexação até uma largura e inclinação especificadas.
Você pode atribuir uma porcentagem da largura da pista da submontagem de pista para localizar o ponto. Para especificar a porcentagem, na guia Construção de propriedades de montagem, para a referência de parâmetro, selecione Obter valor de.
Anexação
O ponto de anexação está no início do vínculo. A direção é determinada pelo parâmetro de entrada Interior/exterior.
Parâmetros de entrada
Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
|
Largura da pista |
Largura da pista na qual o marcador de pista é para ser localizado |
Numérico, positivo |
1,8 m 6,0 pés |
|
Localização do marcador de pista |
Especifica em qual percentagem de largura de pista é para localizar o marcador de pista |
Por cento, sem unidades |
50% |
|
Inclinação |
Inclinação do vínculo em percentagem. Inclinações negativas seguem para baixo a partir da linha base atual. |
Numérico |
-2 (%; ou 2:1) |
|
Lado de inserção |
Especifica se o vínculo e ponto estão localizados fora da linha base ou em direção a ela, a partir de ponto de anexação |
Interior/exterior |
Lado de dentro |
|
Códigos de ponto |
Uma lista de códigos a ser atribuída para o bordo externo do vínculo |
Sequência de caracteres separada por vírgulas |
Lane_Center |
| Códigos de vínculos | Uma lista de códigos para serem atribuídos ao vínculo |
Sequência de caracteres separada por vírgulas |
Nenhum |
| Omitir vínculo | Se Falso, adiciona o vínculo, o ponto inicial e o ponto final. Se verdadeiro, adiciona apenas o ponto final. |
Verdadeiro/Falso |
1 (Verdadeiro) |
Parâmetros-alvo
Nenhum.
Parâmetros de saída
|
Parâmetro |
Descrição |
Tipo |
|---|---|---|
| Largura de vínculo |
Distância entre o ponto de inserção e a localização do marcador de pista |
Numérico |
|
Inclinação do vínculo |
Inclinação do vínculo (negativo se a inclinação se mover para baixo, a partir da linha base para fora) |
Numérico |
| Deslocamento inicial |
+/- deslocamento do início do vínculo |
Numérico |
|
Elevação inicial |
Elevação do início do vínculo |
Numérico |
| Deslocamento final |
+/- deslocamento do fim do vínculo |
Numérico |
|
Elevação final |
Elevação do fim do vínculo |
Numérico |
Comportamento
Um vínculo é adicionado do ponto de anexação até a largura especificada e inclinação, no lado especificado. A largura do vínculo é calculada multiplicando o parâmetro da largura da pista pelo parâmetro de localização do marcador da pista. Na outra extremidade do vínculo, um ponto é adicionado ao código especificado.
Você pode especificar a inclinação do vínculo tanto como um valor positivo como negativo. Normalmente, a inclinação segue na mesma direção da inclinação da pista. Uma típica inclinação de pista é especificada como -2% (um valor negativo), que indica que o pavimento se move para baixo da linha de centro.

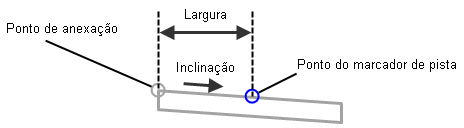

Por exemplo, você pode adicionar uma submontagem da borda externa do percurso, para a linha base para marcar o ponto do meio de uma submontagem de pista, como mostrado na imagem abaixo. Neste caso: o valor do lado de inserção é interno; o valor de largura da pista é característico, especificado usando Obter Valor De, como valor de parâmetro de referência nas propriedades da montagem guia Construção; o valor da inclinação de pista também é típico, especificado usando a configuração de referência de parâmetro; e a localização do marcador de pista é 50%.
O parâmetro de inclinação da pista da submontagem anterior é retornado como -2% (assumindo que é a inclinação submontagem de pista). Uma vez que a submontagem LinkToLaneMarker é inserida no interior, este valor de inclinação é multiplicado por -1 (isto é, o valor do sinal é alterado), o que significa que a submontagem é movida para cima a partir do ponto de inserção na borda externa do pavimento.
Se você deseja marcar um ponto na pista em relação à borda interna do percurso ou para o ponto de coroamento de uma submontagem prévia de pista, então defina o valor de inserção da submontagem LinkToLaneMarker para o lado de fora. Novamente, a largura de pista e seus valores de inclinação são atribuídos a Obter Valor De, como valor de referência de parâmetro; a localização do marcador de pista é 50%, e o parâmetro de inclinação de pista submontagem anterior retorna como -2% (assumindo que é a inclinação da submontagem de pista). Uma vez que a submontagem LinkToLaneMarker é inserida fora, o valor da inclinação é utilizado como está e a submontagem se move para baixo a partir do ponto de inserção dentro da borda interna do pavimento.
Operação do modo de layout
No modo de layout, a submontagem exibe o vínculo calculado usando a largura de pista, localização do marcador de pista, e parâmetros de inclinação. Se a submontagem é adicionada a uma montagem e valores são atribuídos usando a opção Obter Valor De, então o vínculo e o ponto são calculados com base na submontagem da pista atribuída.
Ponto, vínculo e códigos da forma
Nenhum.
Diagrama de codificação
Nenhum.
