Esta submontagem é uma de propósito geral para adicionar uma série de vínculos conectados.
Isso é usado normalmente para adicionar formas estruturais que não são predefinidas como submontagens. Até 12 vínculos diferentes podem ser especificados. Se uma forma requer mais de 12 vínculos, a submontagem LinkMulti pode ser utilizada múltiplas vezes.
Anexação

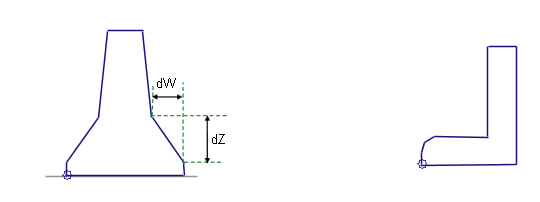

O ponto de anexação está no início do primeiro vínculo. A submontagem é sensível à direção que é inserida. Larguras positivas aumentam o deslocamento a partir do ponto de anexação na direção inserida.
Parâmetros de entrada
Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
|
Lado |
Especifica em qual lado a submontagem deve ser colocada. |
Esquerdo/Direito |
Direita |
|
Não. de vínculos |
O número de vínculos usados para desenhar a forma |
Numérico, inteiro positivo |
0 |
|
Códigos de vínculos |
Uma lista de códigos para serem atribuídos ao vínculo |
Sequência de caracteres separada por vírgulas |
Topo, Referência |
|
Códigos de ponto |
Uma lista de códigos de pontos para ser atribuída para cada vértice nessa submontagem |
Sequência de caracteres separada por vírgulas |
MultiLink_Point |
|
Códigos de forma |
Uma lista de códigos de pontos para ser atribuída para as formas formada, se houver, por essa submontagem |
Sequência de caracteres separada por vírgulas |
MultiLink |
|
dW1 |
+/- largura do primeiro vínculo Larguras positivas estão na direção da inserção. |
Numérico |
0 |
|
dZ1 |
+/- deflexão vertical do primeiro vínculo |
Numérico |
0 |
|
dW2 |
+/- largura do segundo vínculo |
Numérico |
0 |
|
dZ2 |
+/- deflexão vertical do segundo vínculo |
Numérico |
0 |
|
. . . (vínculos 3 a 11) |
. . . |
Numérico |
0 |
|
dW12 |
+/- largura do décimo segundo vínculo |
Numérico |
0 |
|
dZ12 |
+/- deflexão vertical do décimo segundo vínculo |
Numérico |
0 |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para obter mais informações, consulte na Guia de Ajuda de Usuário do AutoCAD Civil 3D.
Parâmetros alvo: nenhum.
Parâmetros de saída
Nenhum.
Comportamento
Até 12 vínculos são inseridos em sequência em uma determinada largura e deflexões verticais. As formas não são automaticamente fechadas; um vínculo de fechamento precisa ser incluído.
Operação do modo de layout
No modo de layout, esta submontagem exibe os vínculos definidos pelos parâmetros de entrada.
Ponto, vínculo e códigos da forma
Códigos de ponto e vínculo são os especificados na lista Parâmetros de entrada.
Diagrama de codificação
Os pontos são numerados sequencialmente desde o início do primeiro vínculo de 1 até 13. Os vínculos são numerados sequencialmente de 1 até 12.
