Essa submontagem insere uma barreira de ruído com a opção de especificar um material de camada superficial de solo.
Anexação
O ponto de fixação se encontra na borda interna da barreira, que normalmente se localiza fora da margem da pista de rolamento ou acostamento ou qualquer outro elemento rodoviário.
Parâmetros de entrada
Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.
| Parâmetro | Descrição | Tipo | Padrão |
|---|---|---|---|
| Lado |
Especifica para inserir a submontagem no lado direito ou no lado esquerdo do ponto de anexação. |
Esquerda/Direita | Direita |
| Largura superior | Largura da parte mais alta da barreira. | Numérico, positivo |
1,0 m 3,0 pés |
| Inclinação lateral | Inclinação padrão do vínculo de inclinação lateral da barreira. | Numérico | 1:1.5 |
| Inclinação posterior | Inclinação padrão do vínculo de inclinação posterior da barreira. | Numérico | 1:1.5 |
| Altura | Especifica a altura da barreira medida desde a elevação do ponto de fixação. | Numérico, positivo |
3,00 m 9,00 pés |
| Espessura do solo da superfície | Especifica a profundidade do revestimento do material ao longo do vínculo do talude. Se um valor de zero for inserido, nenhum material de revestimento será adicionado. | Numérico, positivo | 0,0 |
| Código de forma do solo da superfície | Especifica o código de forma do material do solo da superfície | Sequência | Solo da superfície |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para obter mais informações, consulte no Guia de Ajuda do Usuário no AutoCAD Civil 3D.
| Parâmetro | Descrição | Status |
|---|---|---|
| Superfície alvo | Pode ser usado para amarração na parte posterior da barreira em uma superfície existente na inclinação definida pelo usuário. Os seguintes tipos de objetos podem ser usados como alvos para especificar essas superfícies: superfícies. | Opcional |
Parâmetros de saída
| Parâmetro | Descrição | Tipo |
|---|---|---|
| Elevação da parte superior da barreira | Elevação do ponto médio do vínculo da barreira superior | Numérico |
| Deslocamento da parte superior da barreira | Deslocamento do ponto médio do vínculo superior da barreira | Numérico |
| Espessura do solo da superfície | A espessura do material de camada superficial de solo | Numérico |
| Inclinação posterior | Inclinação do vínculo de inclinação posterior da barreira de ruído. | Numérico |
| Deslocamento final da barreira | Deslocamento do ponto final da barreira de ruído. | Numérico |
| Elevação final da barreira | Deslocamento do ponto final da barreira de ruído. | Numérico |
Comportamento

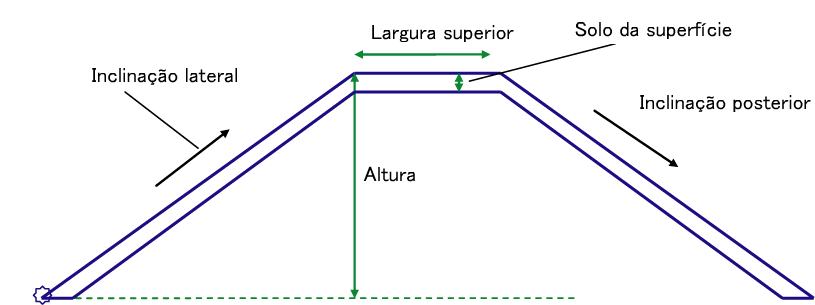

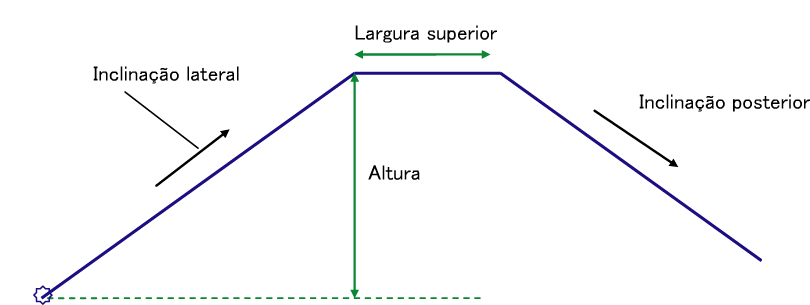

Essa barreira de ruído é introduzida no ponto de fixação com a inclinação lateral e posterior, conforme especificado pelo usuário. Se a largura superior é definida como valor zero, o resultado é uma barreira de ruído em forma triangular. Depois, se uma camada de solo superficial for selecionada para esta submontagem – então uma camada de material é introduzida conforme ilustrado abaixo. (Nota: um vínculo horizontal no ponto de anexação é introduzido de forma que a espessura do material seja igual ao valor especificado).

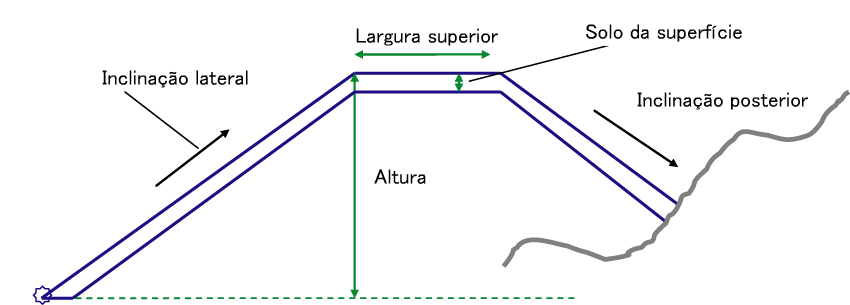

Se a inclinação posterior estiver vinculada a uma superfície, então a altura lateral é ajustada para talude até a superfície conforme mostrado abaixo.
Se a inclinação não estiver vinculada a nenhuma superfície, então a altura lateral é definida com altura especificada. Além disso, se a superfície nesse ponto for mais alta que a parte superior da barreira novamente o vínculo da inclinação posterior é desenhado para baixo com parâmetros de inclinação e altura especificados.
Operação do modo de layout
No modo de layout, esta submontagem desenha o vínculo mostrando os parâmetros padrão incluindo a altura da inclinação posterior.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
| Tipo | Códigos | Descrição |
|---|---|---|
| P2 | RW_Top | Ponto superior da barreira |
| P3 | RW_Outside | Ponto de talude de sub-base |
| P3 | Talude | Somente se a Superfície de destino for definida |
| P4 | Bench_In | Borda interna da parte superior da barreira (somente se a Largura superior tiver valor diferente de zero) |
| P5 | Bench_Out | Margem externa da parte superior da barreira (somente se a Largura superior tiver valor diferente de zero) |
| L1, L2,L3 | Topo | Declividade final do acostamento |
| L1, L2,L3 | Referência | Somente se a camada de solo superficial tiver espessura definida como zero |
| L4 para L7 | Referência | Somente se a camada de solo superficial tiver espessura definida como valor Positivo |
| L8 | Referência | Somente se a Superfície de destino não for definida |
| S1 | Código definido pelo usuário | Código definido pelo usuário para camada de solo de superficial (padrão - Camada de solo superficial) |

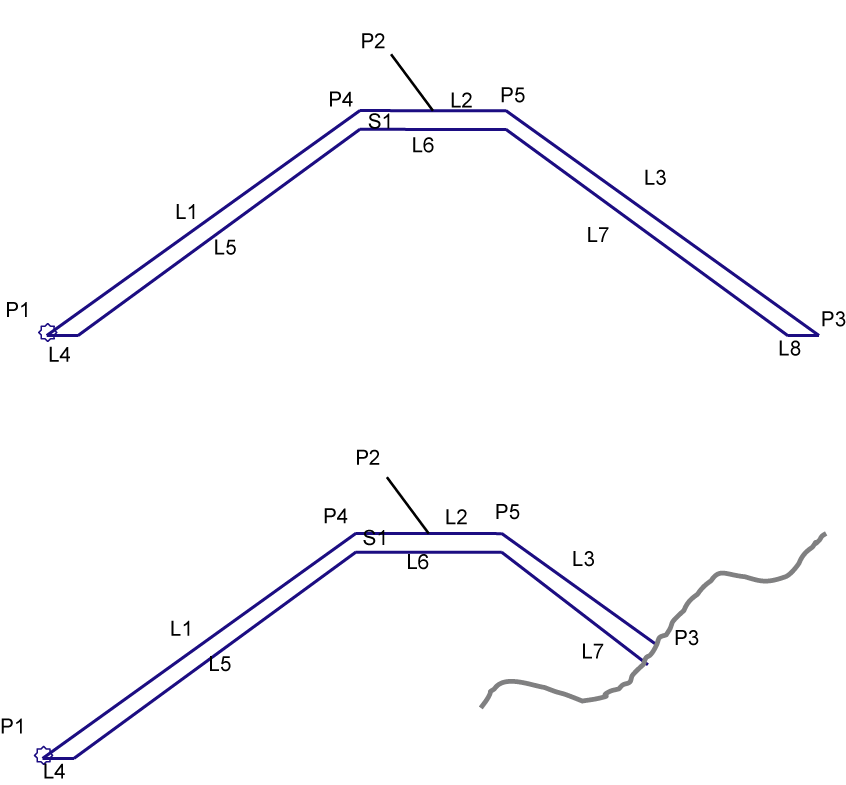

Diagrama de codificação
