MedianFlushWithBarrier

Essa submontagem insere as superfícies para definir um canteiro central completo, com uma barreira New Jersey opcional.

A estrutura do pavimento segue as normas descritas em “Estrutura do pavimento nas seções pavimentadas” na ajuda do AutoCAD Civil 3D.

Anexação

O ponto de anexação está no centro do canteiro central na superfície de declividade final. Este componente é inserido para o lado esquerdo e direito simultaneamente.

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Inclinação à esquerda	Inclinação à esquerda da superfície do canteiro central	Lista de seleção	-2 %
Inclinação à direita	Inclinação à direita da superfície do canteiro central	Lista de seleção	-2 %
Incluir barreira	Verdadeiro exibe a barreira Nova Jersey. Falso omite a barreira.	Lista de seleção	Incluir barreira
Largura à esquerda	Largura a partir da linha de centro do canteiro central até a borda esquerda do canteiro central	Numérico, positivo	1,2 m 4,0 pés
Largura à direita	Largura a partir da linha de centro do canteiro central até a borda direita do canteiro central	Numérico, positivo	1,2 m 4,0 pés
Pista esquerda - Usar superelevação	Especifica o uso da inclinação da superelevação para a pista esquerda	Lista de seleção: Sim Não	Sim
Inclinação esquerda padrão	Especifica a inclinação padrão da pista esquerda, se a inclinação de superelevação não for especificada.	Numérico	- 2 %
Pista direita - Usar superelevação	Especifica o uso da inclinação da superelevação para a pista direita.	Lista de seleção: Sim Não	Sim
Padrão de inclinação direita	Especifica a inclinação padrão da pista direita, se a inclinação de superelevação não é especificada.	Numérico	- 2 %
Direção de inclinação do acostamento	Especifica se as inclinações de acostamento estão longe do coroamento ou em direção a este	Lista de seleção: Fora do coroamento Em direção ao coroamento	Fora do coroamento
Profundidade Pave1	Espessura da camada Pave1 (zero para omitir)	Numérico, positivo	0,025 m 0,083 pés
Profundidade Pave2	Espessura da camada Pave2 (zero para omitir)	Numérico, positivo	0,025 m 0,083 pés
Profundidade base	Espessura da camada base	Numérico, positivo	0,100 m 0,333 pés
Profundidade de sub-base	Espessura da camada da sub-base	Numérico, positivo	0,300 m 1,0 pés

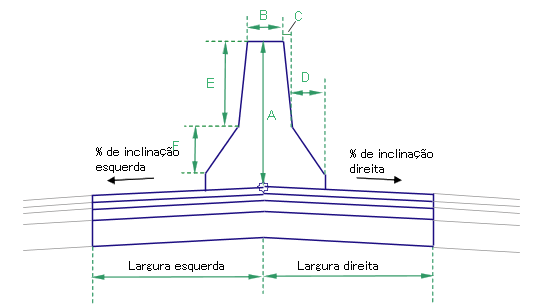

Cota A (milímetros ou polegadas)	Altura da barreira no centro do canteiro central	Numérico, positivo	810 mm 32 pol
Cota B (milímetros ou polegadas)	Como mostrado no diagrama	Numérico, positivo	232 9 pol
Cota C (milímetros ou polegadas)	Como mostrado no diagrama	Numérico, positivo	59 mm 2 pol
Cota D (milímetros ou polegadas)	Como mostrado no diagrama	Numérico, positivo	125 mm 5 pol
Cota E (milímetros ou polegadas)	Como mostrado no diagrama	Numérico, positivo	557 mm 22 pol
Cota F (milímetros ou polegadas)	Como mostrado no diagrama	Numérico, positivo	178 mm 7 pol

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D.

Parâmetro	Descrição	Status
Largura à esquerda	Podem ser utilizados para substituir a Largura à esquerda fixa e vincular a borda esquerda do canteiro central a um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.	Opcional
Largura à direita	Podem ser utilizados para substituir a largura fixa direita e vincular a borda direita do canteiro central a um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.	Opcional

Parâmetros de saída

Parâmetro	Descrição	Tipo
Eixo de rotação da superelevação	Indica se a submontagem suporta o cálculo do eixo de rotação. Para visualizar uma descrição do parâmetro, na janela Propriedades, passe o cursor sobre o parâmetro. Para obter mais informações, consulte Ajustes da linha de nivelamento de perfil durante a superelevação.	Estática (Descrição)
Esquerda %Inclinação	% de inclinação do lado esquerdo do canteiro central	Numérico
Direita %Inclinação	% de inclinação do lado direito do canteiro central	Numérico

Comportamento

Os vínculos da estrutura de pavimento são inseridos para fora à esquerda e à direita do ponto de anexação para as larguras e inclinações fornecidas. Se o Incluir valor de barreira é Verdadeiro, uma barreira Nova Jersey é inserida simetricamente sobre linha de centro do canteiro central. Se os alinhamentos são fornecidos como parâmetros alvo para as larguras esquerda e direita, as larguras são ajustados para vincular aos deslocamentos de alinhamento, a cada estaca ao longo do corredor.

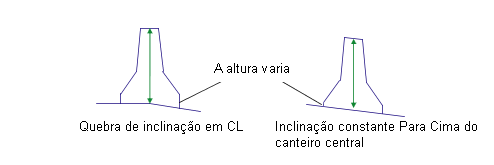

Se o canteiro central está em superelevação, com uma inclinação constante ao longo de todo canteiro central, o topo da barreira é inclinado para coincidir com a inclinação do canteiro central. Caso contrário, o topo da barreira permanece na horizontal. Em todos os casos, a altura da barreira (Cota A) é mantida constante na linha de centro da barreira.

Suporte de eixo de rotação de superelevação

Esta submontagem somente funciona com tipos de rodovia que possuam um Método de pivô de Margens do canteiro central e um Tratamento de canteiro central da manutenção das formas do canteiro central. Se você utilizar esta submontagem com qualquer outro Método de pivô ou com Tratamento de canteiro central distorcido, ela produzirá um resultado equivalente as Margens do canteiro central com a Manutenção das formas do canteiro central.

Operação do modo de layout

No modo de layout, esta submontagem exibe todos os vínculos de pavimento usando os parâmetros de entrada de largura e profundidade com uma inclinação de -2%. Se Incluir barreira é Verdadeiro, a barreira é exibida com as cotas especificadas.

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
Todos os pontos de barreira	Barreira	Todos os pontos na barreira de concreto
P1, P3	ETW	Margem interna da pista na declividade final
P2	Coroamento	Coroamento do canteiro central na declividade final
P4, P6	ETW_Pave1	Margem da pista de rolamento em Pave1
P5	Crown_Pave1	Coroamento em Pave1
P7, P9	ETW_Pave2	Margem da pista de rolamento em Pave2
P8	Crown_Pave2	Coroamento em Pave2
P10, P12	ETW_Base	Margem da pista de rolamento na base
P11	Crown_Base	Coroamento na base
P13, P15	ETW_Sub	Margem da pista de rolamento na sub-base
P14	Crown_Sub	Coroamento na sub-base
L1, L2	Topo, Pavimento
L3, L4	Pave1
L5, L6	Pave2
L7, L8	Base
L9, L10	Sub-base Referência
Todos os vínculos de barreira	Barreira
S1	Pave1	Área entre a declividade final e Pave1
S2	Pave2	Área entre Pave1 e Pave2
S3	Base	Área entre Pave2 e Base
S4	Sub-base	Área entre Base e Sub-base
S5	Barreira	Forma inclusa pela barreira.

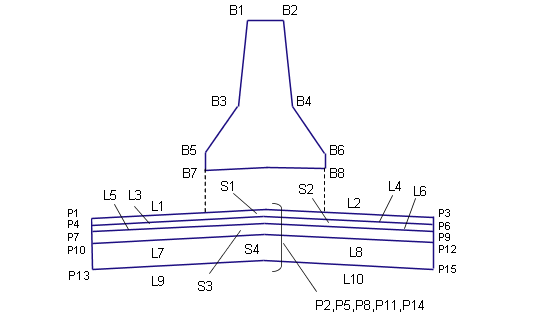

Diagrama de codificação
