Essa submontagem cria uma vala com fundo plano com inclinações transversais iguais e até três camadas de material de aterro. A largura da vala é determinada por uma largura especificada pelo usuário e por uma cobertura de tubulação mínima.
Anexação
O ponto de anexação é localizado ao longo da superfície-alvo no meio da vala.
Parâmetros de entrada
Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.
| Parâmetro | Descrição | Tipo | Padrão |
|---|---|---|---|
| Inclinação transversal | X: 1 inclinação de inclinações laterais da vala | Numérico, positivo | 3 : 1 |
| Profundidade do fosso | Profundidade da camada do fosso | Numérico, positivo | 0,0 |
| Cobertura mínima de aterro especial | Quantidade mínima de cobertura especial de aterro, colocado sobre o maior o diâmetro externo de tubulação. | Numérico, positivo | 0,0 |
| Profundidade mínima de aterro especial | Profundidade mínima para aterro especial abaixo da tubulação mais baixa. A tubulação é medida a partir do diâmetro externo da tubulação. | Numérico, positivo | 0,0 |
| Largura | Largura da parte inferior da vala | Numérico, positivo |
2,0 m 6,0 pés |
| Deslocamento de rede de tubulação 1 | Deslocamento a partir da borda exterior da tubulação para a inclinação transversal da vala | Numérico, positivo | 0,0 |
| Deslocamento de rede de tubulação 2 | Deslocamento a partir da borda exterior da tubulação para a inclinação transversal da vala | Numérico, positivo | 0,0 |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D.
| Parâmetro | Descrição | Status |
|---|---|---|
| Superfície existente | Superfície de terra existente para conectar a inclinações transversais. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta superfície: superfícies. | Necessário |
| Rede de tubulação 1 | Usado para especificar a Rede de tubulação 1 Os seguintes tipos de objetos podem ser usados como destinos para especificar esta rede de tubulação: redes de tubulação. | Necessário |
| Rede de tubulação 2 | Usado para especificar a rede de tubulação 2 Os seguintes tipos de objetos podem ser usados como destinos para especificar esta rede de tubulação: redes de tubulação. | Opcional |
Parâmetros de saída
Nenhum.
Comportamento
Em ambos os casos, a submontagem irá determinar a parte inferior da profundidade da vala e a largura vala, com base na localização de uma tubulação (ou tubulações) em uma rede de tubulação específica. A Cobertura mínima de aterro especial é determinada ao medir a distância da linha de centro da tubulação mais alta encontrada na seção de amostra. A Profundidade mínima de aterro especial é determinada ao medir a distância do diâmetro inferior externo da tubulação mais baixa encontrada na seção de amostra.

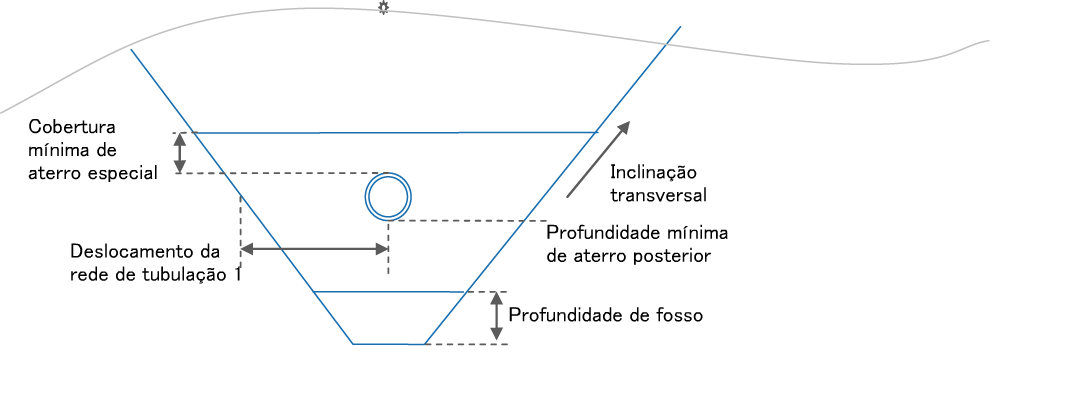

Caso 1: rede de tubulação única selecionada
Se somente de Rede de tubulação 1 é selecionada, a submontagem irá pesquisar 3 pés (1 m) a partir da linha base de controle para a esquerda e para a direita, para localizar a linha de centro da tubulação na estaca de amostra. Aplicar o valor do deslocamento da Rede de tubulação 1 aos dois lados, para determinar a largura da vala, ou a largura mínima, o que for maior. O valor de deslocamento é aplicado a partir da parede externa da tubulação, como mostrado na ilustração. A parte inferior da vala é determinada pelo diâmetro de tubulação externo, mais a Profundidade mínima de aterro especial, mais a Profundidade do fosso.

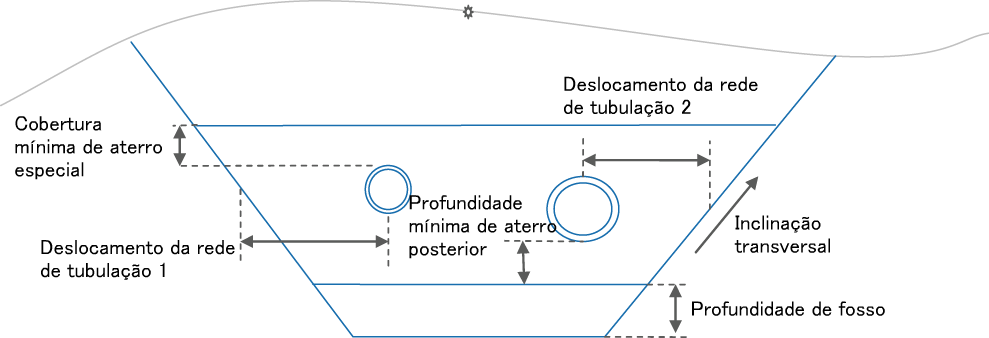

Caso 2: duas redes de tubulação selecionadas
Quando duas redes de tubulação são selecionadas, a Rede de tubulação 1 será considerada no lado esquerdo da linha base. Rede de tubulação 2 será considerada no lado direito do alinhamento. A profundidade do material da Profundidade mínima de aterro especial é determinada usando o maior dos dois diâmetros externos da tubulação, mais a profundidade da Cobertura mínima de aterro especial. A parte inferior da profundidade da vala é determinada pelo menor dos dois diâmetros externos da tubulação, mais a Profundidade mínima de aterro especial, mais a Profundidade do fosso.
Operação do modo de layout
No modo de layout, essa submontagem cria uma vala como exibido na ilustração anterior.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
| Ponto/Vínculo | Códigos | Descrição |
|---|---|---|
| P1, P2 | Trench_Bottom | |
| P3, P4 | Trench_Daylight | |
| P5, P6 | Trench_Bedding | |
| P7, P8 | Trench_Backfill | |
| L1 - L7 | Referência da vala | |
| L8 | Trench_Backfill | |
| L9 | Trench_Bedding | |
| S1 | Trench_Bedding | |
| S2 | Trench_Backfill |

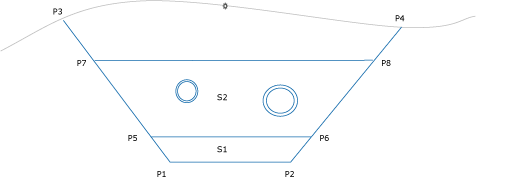

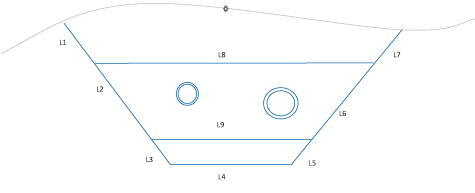

Diagrama de codificação
