DaylightBasin

Essa submontagem insere vínculos para criar uma bacia coletora e um inclinação de talude cortado para uma condição de corte ou uma bacia coletora, berma e inclinação de aterro para uma condição de aterro.

O vínculo final do talude pode ser omitido nos casos nos quais o modelo do corredor precisa ser deixado em um estado de incompleto. Por exemplo, isso pode ser feito de maneira que as superfícies do nivelamento nas propriedades adjacentes possam ser vinculadas ao ponto de articulação na rodovia incompleta.

Você também pode especificar materiais revestidos opcionais para talude e outros vínculos (todos os vínculos, vínculos de talude, somente vínculos de aterro e nenhum).

Anexação

O ponto de anexação está na margem interna da inclinação lateral da bacia coletora. Este componente pode ser anexado à esquerda ou à direita.

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica em qual lado a submontagem deve ser colocada.	Esquerdo/Direito	Direita
Vínculo de talude	Inclui ou omite o vínculo de talude.	Incluir/Omitir	Incluir
Inclinação lateral	A inclinação para o vínculo de inclinação lateral da bacia coletora	Numérico, positivo	3 (: 1)
Largura da inclinação lateral	A largura da inclinação lateral	Numérico, positivo	1,2 m 4,0 pés
Profundidade da bacia coletora	A profundidade da parte inferior da bacia coletora, desde a parte inferior do vínculo da inclinação lateral	Numérico, positivo	0,0
Inclinação da bacia coletora	A inclinação dos lados da bacia coletora	Numérico, positivo	4 ( : 1)
Largura da bacia coletora	Largura da bacia coletora	Numérico, positivo	1,8 m 6,0 pés
Largura da sapata	Largura de Berm utilizada em condições de aterro	Numérico, positivo	1,8 m 6,0 pés
Inclinação do corte	A inclinação do vínculo do talude em condições de corte	Numérico, positivo	3 (: 1)
Inclinação de aterro	A inclinação do vínculo do talude em condições de preenchimento	Numérico, positivo	3 (: 1)
Opção de arredondamento	Especifica para arredondar o vínculo do talude no ponto de contribuição	Sequência	Nenhum
Arredondamento por	Especifica o parâmetro utilizado para arredondamento	Sequência	Comprimento
Parâmetro de arredondamento	Especifica um valor para o comprimento ou raio	Numérico, positivo	1,500 pés
Suavização de serrilhado com arredondamento	Especifica o número de pontos intermitentes em vínculos de arredondamento (máximo de 10 vínculos)	Numérico, positivo	6
Colocar material revestido	Especifica para posicionar o material opcional de revestimento dos vínculos de talude. Você pode selecionar todos os vínculos, vínculos de talude, vínculos somente de preenchimento e nenhum.	Sequência	Nenhum
Limite de inclinação 1	Especifica o limite de inclinação até o qual o material de revestimento associado é posicionado	Inclinação	1:1
Espessura do material 1	Especifica a espessura do material revestido. Esta espessura é medida perpendicularmente ao vínculo.	Numérico, positivo	12 polegadas
Nome do material 1	Especifica o nome do material aplicado para revestimentos ao longo dos vínculos de nivelamento	Sequência	Camada de pedras grandes
Limite de inclinação 2	Especifica o limite de inclinação até o qual o material de revestimento associado é posicionado	Inclinação	2 : 1
Espessura do material 2	Especifica a espessura do material revestido. Esta espessura é medida perpendicularmente ao vínculo.	Numérico, positivo	6 polegadas
Nome do material 2	Especifica o nome do material aplicado para revestimentos ao longo dos vínculos de nivelamento	Sequência	Camada de pedras grandes
Limite de inclinação 3	Especifica o limite de inclinação até o qual o material de revestimento associado é posicionado	Inclinação	4 : 1
Espessura do material 3	Especifica a espessura do material revestido. Esta espessura é medida perpendicularmente ao vínculo.	Numérico, positivo	4 polegadas
Nome do material 3	Especifica o nome do material aplicado para revestimentos ao longo dos vínculos de nivelamento	Sequência	Grama semeada

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D

Parâmetro	Descrição	Status
Elevação da bacia coletora	Pode ser utilizada para substituir a profundidade fixa da bacia coletora e vincular a elevação da bacia coletora com um perfil (ou outro tipo de objeto). Os seguintes tipos de objeto podem ser usados como alvos para especificar a elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico.	Opcional
Superfície do talude	Nome da superfície do taludamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar a superfície: superfícies.	Necessário

Parâmetros de saída

Nenhum.

Comportamento

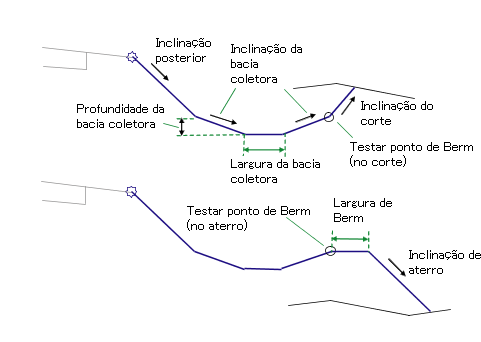

A submontagem cria os vínculos para a inclinação lateral da bacia coletora e a bacia coletora para fora do ponto de teste da bacia coletora. Se um perfil for determinado, a largura da inclinação lateral varia para manter o perfil da bacia coletora, enquanto a profundidade da bacia coletora é mantida constante. Se o ponto de teste da bacia coletora estiver em corte, a interceptação do talude é calculada na superfície alvo na determinada inclinação do corte. Se estiver em aterro, o vínculo do topo do berm é adicionado e a interceptação do talude é calculada na superfície alvo na determinada inclinação do aterro. O vínculo de talude não é inserido se Omitir vínculo de talude for definido como Verdadeiro. Se o vínculo de topo da sapata efetuar a intersecção com a superfície alvo, a seção será concluída na intersecção.

Como com outras submontagens de talude, esta submontagem opcionalmente permite que você adicione um material revestido. Você pode especificar três faixas de inclinação. O tipo de material 1 é aplicado se a inclinação dos vínculos for de até o valor da inclinação especificado. A partir de inclinação 1 para inclinação 2, o segundo tipo de material é aplicado. De forma similar, se as inclinações de vínculos abrangerem os valores das inclinações 2 e 3, então o material 3 é aplicado. Se as inclinações de vínculos são mais planas do que a inclinação limite 3, então nenhum material é aplicado.

Se um material revestido é adicionado à submontagem, os vínculos paralelos são adicionados aos vínculos de talude com a espessura especificada. Este parâmetro de espessura (por exemplo, Espessura do material 1) é medido perpendicularmente ao vínculo. Vínculos de nível inferior são codificados com Referência e vínculos de talude são codificados com Topo. Formas delimitadas por estes materiais são codificadas com o nome do material.

Nota:

No AutoCAD Civil 3D 2010 e versões anteriores, o parâmetro Espessura de material era medido verticalmente. No AutoCAD Civil 3D 2011 e mais recentes, este parâmetro é medido perpendicular ao vínculo. Portanto, se você abrir um desenho que contenha estas submontagens que foi criado no AutoCAD Civil 3D 2010 ou anterior no AutoCAD Civil 3D 2011 ou posterior, e, em seguida, recria os corredores, este parâmetro será alterado para refletir o novo comportamento. Quaisquer relatórios de volume que utilizem esta submontagem serão atualizados para refletir o novo comportamento.

Operação do modo de layout

No modo de layout, esta submontagem desenha a inclinação lateral, a inclinação transversal da bacia coletora e a parte inferior da bacia coletora com os determinados valores do parâmetro de entrada. Os vínculos das condições e corte e aterro são mostrados em linhas tracejadas, com os vínculos do talude estendidos para fora com uma largura de 3 metros ou 10 pés nas determinadas inclinações. Os vínculos de talude terminam em pontas de seta que apontam para fora.

Ponto, vínculo e códigos da forma

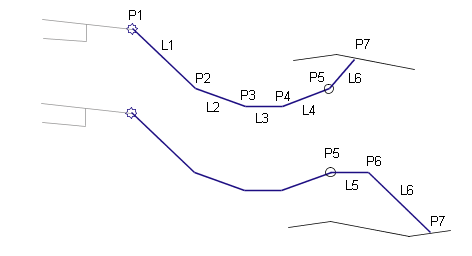

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P3	Ditch_In	Parte inferior da bacia coletora
P4	Ditch_Out	Parte externa da bacia coletora
P5	Articulação Hinge_Cut	Ponto de articulação para a condição de corte
P6	Articulação Hinge_Fill	Ponto de articulação para a condição de aterro
P7	Talude Daylight_Cut ou Daylight_Fill	Ponto de talude e ponto de talude para condição de corte ou aterro
Todos os vínculos	Topo Referência
L6	Topo Referência Talude Daylight_Cut	Vínculo do talude para seção de corte
L6	Topo Referência Talude Daylight_Fill	Vínculo do talude para seção de aterro
