Esta submontagem é similar à montagem LaneInsideSuper. No entanto, há camadas adicionais dentro da submontagem e a parte inferior da camada não segue a mesma inclinação que o grau concluído. Em vez disso, ele é controlado por uma altura interna e uma altura externa.
Anexação
O ponto de anexação está na margem interna da pista na superfície de declividade final. Este componente pode ser anexado à esquerda ou à direita.
Parâmetros de entrada
Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.
| Parâmetro | Descrição | Tipo | Padrão |
|---|---|---|---|
| Lado | Especifica em qual lado a submontagem deve ser colocada. | Esquerdo/Direito | Direita |
| Ponto de coroamento no interior | Especifica que a margem interna da margem da pista de rolamento deve ser codificada como coroamento | Sim/Não | Não |
| Largura | Largura da pista a partir do deslocamento da margem interna para o deslocamento da margem externa | Numérico, positivo |
3,6 m 12,0 pés |
| % de inclinação padrão | % de inclinação padrão da pista a ser usada quando a inclinação de superelevação do alinhamento não está definida | Numérico | -2,0 |
| Inclinação de superelevação | Especifica a inclinação de superelevação a ser aplicada na pista | Lista de seleção | Padrão |
| Direção da inclinação | Especifica se o pavimento se inclina na direção da coroa ou para fora da coroa | Lista de seleção | Fora do coroamento |
| Profundidade Pave1 | A espessura da camada Pave1 (zero para omitir) | Numérico, não negativo |
0,025 m 0,083 pés |
| Profundidade Pave2 | A espessura da camada Pave2 (zero para omitir) | Numérico, não negativo |
0,025 m 0,083 pés |
| Profundidade Pave3 | Espessura da camada Pave3 (zero para omitir) | Numérico, não negativo |
0,025 m 0,083 pés |
| Profundidade Base1 | Espessura da camada da Base1 (zero para omitir) | Numérico, não negativo |
0,100 m 0,333 pés |
| Profundidade Base2 | Espessura da camada da Base2 (zero para omitir) | Numérico, não negativo |
0,100 m 0,333 pés |
| Profundidade Base3 | Espessura da camada Base3 (zero para omitir) | Numérico, não negativo |
0,100 m 0,333 pés |
| Profundidade da Sub-base1 | Espessura da camada da Sub-base 1 (zero para omitir) | Numérico, não negativo |
0,300 m 1,0 pés |
| Profundidade da Sub-base2 | Espessura da camada da Sub-base 2 (zero para omitir) | Numérico, não negativo |
0,300 m 1,0 pés |
| Profundidade interna da Sub-base3 | Espessura da camada da Sub-base 3 no ponto de anexação (zero para omitir) | Numérico, não negativo |
0,300 m 1,0 pés |
| Profundidade externa da Sub-base3 | Espessura da camada da Sub-base 3 no bordo da pista de rolamento (zero para omitir) | Numérico, não negativo |
0,300 m 1,0 pés |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para obter mais informações, consulte no Guia de Ajuda do Usuário no AutoCAD Civil 3D.
| Parâmetro | Tipo | Status |
|---|---|---|
| Largura | Pode ser utilizada para substituir a largura fixa de pista e vincular a margem da pista de rolamento com um alinhamento de deslocamento. Os tipos de objeto a seguir podem ser usados como alvos para especificar isso: alinhamentos, polilinhas, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
| Elevação externa | Pode ser utilizada para substituir a inclinação de pista normal e vincular a margem externa da pista de rolamento com a elevação de um perfil. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
Parâmetros de saída
| Parâmetro | Descrição | Tipo |
|---|---|---|
| Largura da pista | Largura da pista | Numérico |
| % de inclinação da pista | % de inclinação da pista | Numérico |
Comportamento
A submontagem é inserida na lateral do ponto de anexação especificado. Todos os vínculos seguem a inclinação especificada para o vínculo superior L1, com a exceção de L10. vínculo L10 é determinado pela profundidade interna Subbase3 e pela profundidade externa Subbase3. As camadas Pave1 e Pave2 nessa submontagem oferecem suporte a extensão opcional das larguras das camadas. Todos os outros comportamentos da submontagem são os mesmos que os da submontagem LaneInsideSuper existente.
Operação do modo de layout
No modo de layout, esta submontagem exibe os vínculos definidos pelos parâmetros de entrada.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
| Ponto, vínculo ou forma | Códigos | Descrição |
|---|---|---|
| P1 | ETW | Margem da pista de rolamento na declividade final |
| P1 | Coroamento | Ponto de coroamento na declividade final (opcional) |
| P2 | Pista | Margem externa da pista na declividade final |
| P3 | ETW_Pave1 | Margem da pista de rolamento na camada Pave1 |
| P3 | Crown_Pave1 | Ponto de coroamento na camada Pave1 (opcional) |
| P4 | Lane_Pave1 | Margem externa da pista na camada Pave1 |
| P5 | ETW_Pave2 | Margem da pista de rolamento na camada Pave2 |
| P5 | Crown_Pave2 | Ponto de coroamento na camada Pave2 (opcional) |
| P6 | Lane_Pave2 | Margem externa da pista na camada Pave2 |
| P7 | Crown_Pave3 | Ponto de coroamento na camada Pave3 (opcional) |
| P8 | Lane_Pave3 | Margem externa da pista na camada Pave3 |
| P9 | ETW_Base1 | Margem da pista de rolamento na camada Base1 |
| P9 | Crown_Base1 | Ponto de coroamento na camada base1 (opcional) |
| P10 | Lane_Base1 | Margem externa da pista na camada Base1 |
| P11 | ETW_Base2 | Margem da pista de rolamento na camada Base2 |
| P11 | Crown_Base2 | Ponto de coroamento na camada base2 (opcional) |
| P12 | Lane_Base2 | Margem externa da pista na camada Base2 |
| P13 | ETW_Base3 | Margem da pista de rolamento na camada Base3 |
| P13 | Crown_Base3 | Ponto de coroamento na camada base3 (opcional) |
| P14 | Lane_Base3 | Margem externa da pista na camada Base3 |
| P15 | ETW _Sub1 | Margem da pista de rolamento na camada subbase1 |
| P15 | Crown_Sub1 | Ponto de coroamento na camada subbase1 (opcional) |
| P16 | Lane_Sub1 | Margem externa da pista na camada Subbase1 |
| P17 | ETW _Sub2 | Margem da pista de rolamento na camada subbase2 |
| P17 | Crown_Sub2 | Ponto de coroamento na camada subbase2 (opcional) |
| P18 | Lane_Sub2 | Margem externa da pista na camada Subbase2 |
| P19 | ETW _Sub3 | Margem da pista de rolamento na camada subbase3 |
| P19 | Crown_Sub3 | Ponto de coroamento na camada subbase3 (opcional) |
| P20 | Lane_Sub3 | Margem externa da pista na camada Subbase3 |
| L1 | Topo, Pavimento | Superfície com declividade final |
| L2 | Pave1 | |
| L3 | Pave2 | |
| L4 | Pave3 | |
| L5 | Base1 | |
| L6 | Base2 | |
| L7 | Base3 | |
| L8 | Subbase1 | |
| L9 | Sub-base2 | |
| L10 | Referência Subbase3 | Superfície de sub-base |
| S1 | Pave1 | |
| S2 | Pave2 | |
| S3 | Pave3 | |
| S4 | Base1 | |
| S5 | Base2 | |
| S6 | Base3 | |
| S7 | Subbase1 | |
| S8 | Sub-base2 | |
| S9 | Sub-base3 |

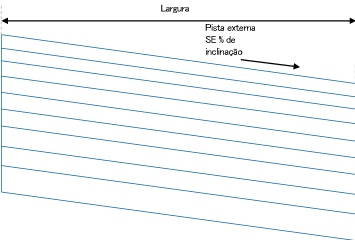

Diagrama de codificação
