LinkOffsetAndSlope

Esta submontagem é uma ferramenta geral utilizada para conectar um vínculo do ponto de anexação a um deslocamento específico de uma inclinação.

Um alinhamento pode ser substituído para o deslocamento e um perfil para a inclinação.

Anexação

O ponto de anexação está no início do vínculo. A direção do vínculo é determinada pela localização do deslocamento e da inclinação.

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Deslocamento da linha base	+/- deslocamento da extremidade do vínculo. A especificação de um valor positivo para esse parâmetro insere essa submontagem no lado direito de um corredor, ou na linha base de controle. Um valor negativo a insere no lado esquerdo. Para obter mais informações, consulte, “Inserindo submontagens nos lados direito e esquerdo de um corredor”, no capítulo Corredores do Guia de Ajuda do Usuário AutoCAD Civil 3D.	Numérico	10.0m 33.0 pés
Utilizar a inclinação da superelevação	Especifica o uso da inclinação da superelevação	Lista de seleção	Não
Direção da inclinação	Especifica se o vínculo se inclina para longe da coroa ou em direção à coroa	Lista de seleção	Fora do coroamento
Inclinação	% Inclinação do vínculo Inclinações negativas vão para baixo na direção inserida.	numérico, Declividade\Inclinação	2 (%), (ou 2:1)
Códigos de ponto	Uma lista de códigos de superfície a serem atribuídos para o bordo externo do vínculo	Sequência de caracteres separada por vírgulas	P2
Códigos de vínculos	Uma lista de códigos para serem atribuídos ao vínculo	Sequência de caracteres separada por vírgulas	Topo, Referência
Omitir vínculo	Esse parâmetro adiciona ou remove o vínculo da superfície.	Sim\Não	Não
Utilizar superelevação	Especifica o uso da inclinação para o acostamento	Lista de seleção: a) Inclinação do acostamento externo, b) Inclinação do acostamento interno, c) Pista externa, d) Pista interna, e) Nenhum	Nenhum

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D.

Parâmetro	Descrição	Status
Deslocamento	Pode ser utilizado para substituir o deslocamento fixo e vincular o final do vínculo a um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.	Opcional
Inclinação	Pode ser utilizada para substituir a Inclinação fixa e conectar a ponta do vínculo a um perfil. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico.	Opcional

Parâmetros de saída

Parâmetro	Descrição	Tipo
Deslocamento inicial	+/- deslocamento do início do vínculo	Numérico
Elevação inicial	Elevação do início do vínculo	Numérico
Deslocamento final	+/- deslocamento do fim do vínculo	Numérico
Elevação final	Elevação do fim do vínculo	Numérico

Comportamento

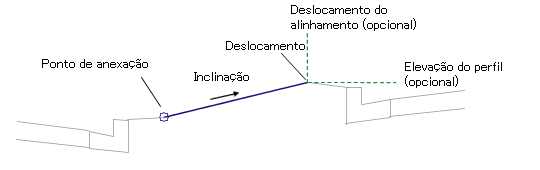

Um vínculo é adicionado do ponto de anexação para o deslocamento na elevação especificada.

Esta submontagem inclui um parâmetro opcional de entrada denominado Usar inclinação de superelevação que permite que você especifique para usar a inclinação da superelevação para o acostamento. Este parâmetro pode ser especificado para a) Inclinação do acostamento externo, b) Inclinação do acostamento interno, c) Pista externa, d) Pista interna, e) Nenhum Nenhum é a configuração padrão.

Se o valor de deslocamento de entrada é um número negativo e a inclinação de superelevação for especificada (utilize o parâmetro de inclinação de superelevação que não esteja configurado como Nenhum), os valores da pista ou acostamento da esquerda serão utilizados. Se um deslocamento positivo for especificado, os valores da superelevação do lado direito serão utilizados.

Operação do modo de layout

No modo do layout, esta submontagem exibe o vínculo calculado a partir dos parâmetros de deslocamento e inclinação.

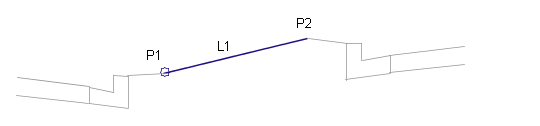

Ponto, vínculo e códigos da forma

Nenhum.
