Essa submontagem insere vínculos para uma calçada de concreto com avenidas gramadas interna e externamente.
Anexação
O ponto de ligação é a borda interna da avenida interna. A submontagem UrbanSidewalk normalmente é anexada a uma volta de meio-fio ou borda do pavimento.

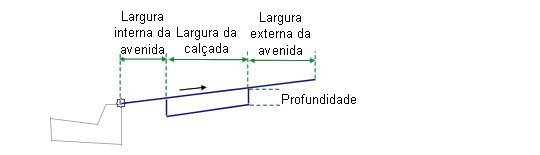

Parâmetros de entrada
Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
|
Lado |
Especifica para inserir a submontagem no lado direito ou no lado esquerdo do ponto de anexação. |
Esquerda/Direita |
Direita |
|
Largura interna da avenida |
Largura da avenida gramada interna |
Numérico, positivo |
0,0 |
|
largura de calçada |
Largura da calçada de concreto |
Numérico, positivo, não zero |
1,5 m 5,0 pés |
|
Largura exterior da avenida |
Largura da avenida gramada externa |
Numérico, positivo |
0,0 |
|
%Inclinação |
% de inclinação da calçada e faixas de grama. As inclinações positivas dirigem-se para acima do ponto de anexação. |
Numérico |
2 (%) |
|
Profundidade |
Profundidade do concreto para a calçada |
Numérico, positivo |
0,100 m 0,333 pés |
Comportamento
Os vínculos faixa de grama, calçada, dentro e grama externa da avenida são inseridos para fora do ponto de anexação na elevação fornecida. As faixas de grama podem ser omitidas ao especificar uma largura zero.
Opcionalmente, diversas larguras de elemento podem ser obtidas ao anexá-las a alinhamentos de bordo. Além disso, a inclinação transversal da calçada pode ser obtida ao vinculá-la a um perfil de deslocamento.
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D.
|
Parâmetro |
Tipo de atribuição |
Status |
|---|---|---|
|
Largura interna da avenida |
Podem ser utilizados para substituir a largura interior fixa da avenida e vincular a borda interna da calçada a um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico. |
Opcional |
|
largura de calçada |
Podem ser utilizados para substituir a largura fixa de calçada e vincular a borda externa da calçada a um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico. |
Opcional |
|
Largura exterior da avenida |
Podem ser utilizados para substituir a largura fixa externa da avenida com um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico. |
Opcional |
Parâmetros de saída
Nenhum.
Operação do modo de layout
No modo de layout, esta submontagem exibe as avenidas e calçadas, com base nos valores de parâmetro fornecidos.
Ponto, vínculo e códigos da forma
|
Ponto/Vínculo |
Código |
Descrição |
|---|---|---|
|
P2 |
Sidewalk_In |
Margem interna da calçada na declividade final |
|
P3 |
Sidewalk_Out |
Margem externa da calçada na declividade final |
|
L1 |
Topo Sod Referência |
|
|
L2 |
Topo Calçada |
|
|
L3 |
Topo Sod Referência |
|
|
L4 - L6 |
Calçada Referência |
|
|
S1 |
Calçada |
Área de concreto da calçada |

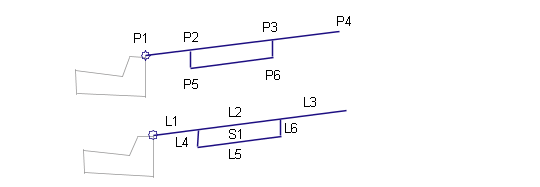

Diagrama de codificação
