ShoulderVerticalSubbase

Esta submontagem insere um acostamento pavimentado, com o pavimento e as camadas de sub-base de camadas terminando com um vínculo vertical.

Anexação

O ponto de anexação é a margem interna do acostamento pavimentado, que é localizado normalmente no lado externo da margem da pista de rolamento.

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica para inserir a submontagem no lado direito ou no lado esquerdo do ponto de anexação.	Esquerda/Direita	Direita
Largura pavimentada	Largura a partir do ponto de anexação até a margem do acostamento pavimentado	Numérico	2,4 m 8,0 pés
Utilizar a inclinação da superelevação	Especifica o uso da inclinação de superelevação, da especificação de superelevação definida no alinhamento da linha base, para a parte pavimentada do acostamento.	Lista de seleção: Não Acostamento externo esquerdo Acostamento interno esquerdo Acostamento interno direito Acostamento externo direito	Não
Direção de inclinação do acostamento	Especifica se as inclinações de acostamento estão longe do coroamento ou em direção a este	Lista de seleção: Fora do coroamento Em direção ao coroamento	Fora do coroamento
Inclinação pavimentada padrão	Inclinação padrão do acostamento pavimentado, se uma inclinação de superelevação não estiver especificada.	Numérico, Declividade	-6,000%
Tratamento de vínculo sem pavimentação.	Determina quando ou se a parte sem pavimentação do acostamento é inserida. O valor deve ser um dos seguintes: Código: Tratamento 1: sempre usado 2: é utilizado somente se o acostamento está em corte 3: é utilizado somente se o acostamento está em corte, ou em aterro na parte superior da superelevação.	Numérico, 1 - 3	1
Largura sem pavimento	Largura da parte sem pavimentação do acostamento. Definido como zero para omitir o vínculo sem pavimentação.	Numérico, positivo	1,8 m 6,0 pés
%Inclinação sem pavimentação	% inclinação da superfície do acostamento sem pavimentação.	Numérico, positivo	-6 (%)
Desnível máximo sem pavimentação	Desnível máximo entre % inclinações das porções pavimentada e sem pavimentação, no lado superior da superelevação	Numérico, positivo	8 (%)
Profundidade Pave1	Profundidade entre o declividade final e o Pave1 (zero para omitir)	Numérico, não negativo	0,025 m 0,083 pés
Profundidade Pave2	Profundidade entre Pave1 e Pave2 (zero para omitir)	Numérico, não negativo	0,025 m 0,083 pés
Profundidade base	Profundidade entre Pave2 e base (zero para omitir)	Numérico, não negativo	0,100 m 0,333 pés
Profundidade de sub-base	Profundidade entre base e sub-base (zero para omitir)	Numérico, não negativo	0,300 m 1,0 pés

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para obter mais informações, consulte no Guia de Ajuda do Usuário no AutoCAD Civil 3D.

Parâmetro	Tipo de atribuição	Status
Largura pavimentada	Podem ser utilizados para substituir a largura fixa pavimentada e vincular a margem do acostamento a um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.	Opcional
Superfície do talude	Superfície utilizada para determinar se a borda externa do acostamento pavimentado é cortada ou aterrada. Este parâmetro mão é necessário caso o Tratamento de vínculo sem pavimentação é 1. Os seguintes tipos de objetos podem ser usados como alvos para especificar essas superfícies: superfícies.	Condicional; necessário se o Tratamento de vínculo sem pavimentação é 2 ou 3.

Parâmetros de saída

Parâmetro	Descrição	Tipo
Largura do acostamento	Largura do acostamento pavimentado	Numérico
Inclinação do acostamento	Inclinação do acostamento pavimentado	Numérico

Comportamento

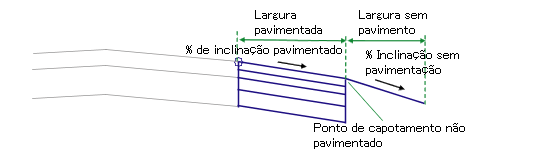

Os vínculos para o declive acabado do acostamento, Pave1, Pave2, base e sub-base são inseridos para fora usando a largura pavimentada, %inclinação pavimentada e profundidade de material fornecidas. Se o Tratamento do vínculo sem pavimentação for 1, o vínculo de acostamento sem pavimentação é inserido em qualquer circunstância. Se o código de Tratamento for 2, a borda externa do acostamento pavimentado é verificada para determinar se é cortada ou aterrada; o vínculo de acostamento sem pavimentação é inserido somente em casos de aterro. O código de tratamento 3 utiliza o vínculo de corte, ou quando o vínculo de acostamento pavimentado tem %inclinação positiva. O vínculo para o declive acabado sem pavimentação é inserido na %inclinação sem pavimentação fornecida, a não ser que a diferença entre a %inclinação pavimentada e a %inclinação sem pavimentação exceda o valor de desnível não pavimentado. Nesse caso, a inclinação do vínculo sem pavimentação é ajustado para manter a diferença do desnível fornecido.

Operação do modo de layout

No modo de layout, esta submontagem exibe os vínculos englobando o acostamento para condições de rodovia coroada normal, baseados nos parâmetros de entrada fornecidos. Se um valor numérico for fornecido para a %Inclinação pavimentada, a porção pavimentada do acostamento é calculada com base neste valor. Caso contrário, o valor padrão de -6% é utilizado.

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P2	EPS	Margem do acostamento pavimentado
P3	ES_Unpaved	Margem do acostamento não pavimentado
P5	EPS_Pave1	Margem do acostamento pavimentado em Pave1
P7	EPS_Pave2	Margem do acostamento pavimentado em Pave2
P9	EPS_Base	Margem do acostamento pavimentado na base
P11	EPS_Sub	Margem do acostamento pavimentado na sub-base
L1	Topo, Pavimento	Declividade final pavimentada
L2	Topo, Referência	Malha final não pavimentada
L3	Pave1
L4	Pave2
L5	Base
L6	Sub-base, Referência
L7 - L10	Referência
S1	Pave1
S2	Pave2
S3	Base
S4	Sub-base

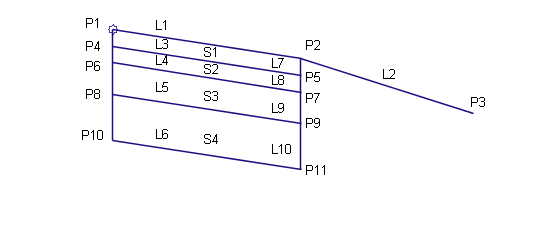

Diagrama de codificação
