Talude

Esse subconjunto insere um vínculo de talude do ponto de fixação até um determinado deslocamento da linha base.

Você também pode especificar materiais revestidos opcionais para talude e outros vínculos (todos os vínculos, vínculos de talude, somente vínculos de aterro e nenhum).

Anexação

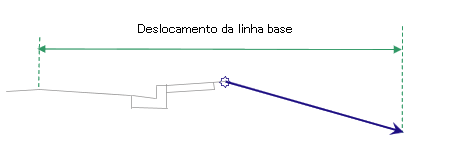

O ponto de anexação está na borda interna do vínculo do talude.

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma.

Parâmetro	Descrição	Tipo	Padrão
Deslocamento do talude da linha base	Deslocamento +/- do ponto de talude da linha base. A especificação de um valor positivo para esse parâmetro insere essa submontagem no lado direito de um corredor, ou na linha base de controle. Um valor negativo a insere no lado esquerdo. Para obter mais informações, consulte, “Inserindo submontagens nos lados direito e esquerdo de um corredor”, no capítulo Corredores do Guia de Ajuda do Usuário AutoCAD Civil 3D.	Numérico	3,0 m 10,0 pés
Opção de arredondamento	Especifica para arredondar o vínculo do talude no ponto de contribuição	Sequência	Nenhum
Arredondamento por	Especifica o parâmetro utilizado para arredondamento	Sequência	Comprimento
Parâmetro de arredondamento	Especifica um valor para o comprimento ou raio	Numérico, positivo	1,500 pés
Suavização de serrilhado com arredondamento	Especifica o número de pontos intermitentes em vínculos de arredondamento (máximo de 10 vínculos)	Numérico, positivo	6
Colocar material revestido	Especifica para posicionar o material opcional de revestimento dos vínculos de talude. Você pode selecionar todos os vínculos, vínculos de talude, vínculos somente de preenchimento e nenhum.	Sequência	Nenhum
Limite de inclinação 1	Especifica o limite de inclinação até o qual o material de revestimento associado é posicionado	Inclinação	1:1
Espessura do material 1	Especifica a espessura do material revestido. Esta espessura é medida perpendicularmente ao vínculo.	Numérico, positivo	12 polegadas
Nome do material 1	Especifica o nome do material aplicado para revestimentos ao longo dos vínculos de nivelamento	Sequência	Camada de pedras grandes
Limite de inclinação 2	Especifica o limite de inclinação até o qual o material de revestimento associado é posicionado	Inclinação	2 : 1
Espessura do material 2	Especifica a espessura do material revestido. Esta espessura é medida perpendicularmente ao vínculo.	Numérico, positivo	6 polegadas
Nome do material 2	Especifica o nome do material aplicado para revestimentos ao longo dos vínculos de nivelamento	Sequência	Camada de pedras grandes
Limite de inclinação 3	Especifica o limite de inclinação até o qual o material de revestimento associado é posicionado	Inclinação	4 : 1
Espessura do material 3	Especifica a espessura do material revestido. Esta espessura é medida perpendicularmente ao vínculo.	Numérico, positivo	4 polegadas
Nome do material 3	Especifica o nome do material aplicado para revestimentos ao longo dos vínculos de nivelamento	Sequência	Grama semeada

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D

Parâmetro	Descrição	Status
Deslocamento de talude	Pode ser usado para substituir o Deslocamento do talude fixo e vincular o deslocamento do talude a um alinhamento de deslocamento. Os seguintes tipos de objeto podem ser usados como alvos para especificar o deslocamento: alinhamentos, polilinhas, linhas do recurso ou imagens de levantamento topográfico.	Opcional
Superfície do talude	Nome da superfície do taludamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar a superfície: superfícies.	Necessário

Parâmetros de saída

Parâmetro	Descrição	Tipo
Deslocamento de talude	Deslocamento do ponto de talude	Numérico
Elevação do talude	Elevação do ponto de talude	Numérico

Comportamento

Um vínculo de talude é inserido desde o ponto de fixação à superfície no deslocamento determinado.

Como com outras submontagens de talude, esta submontagem opcionalmente permite que você adicione um material revestido. Você pode especificar três faixas de inclinação. O tipo de material 1 é aplicado se a inclinação dos vínculos for de até o valor da inclinação especificado. A partir de inclinação 1 para inclinação 2, o segundo tipo de material é aplicado. De forma similar, se as inclinações de vínculos abrangerem os valores das inclinações 2 e 3, então o material 3 é aplicado. Se as inclinações de vínculos são mais planas do que a inclinação limite 3, então nenhum material é aplicado.

Se um material revestido é adicionado à submontagem, os vínculos paralelos são adicionados aos vínculos de talude com a espessura especificada. Este parâmetro de espessura (por exemplo, Material 1 Espessura) é medido perpendicularmente ao vínculo. Vínculos de nível inferior são codificados com Referência e vínculos de talude são codificados com Topo. Formas delimitadas por estes materiais são codificadas com o nome do material.

Nota:

No AutoCAD Civil 3D 2010 e versões anteriores, o parâmetro Espessura de material era medido verticalmente. No AutoCAD Civil 3D 2011 e mais recentes, este parâmetro é medido perpendicularmente para o vínculo. Portanto, se você abrir um desenho que contenha estas submontagens que foi criado no AutoCAD Civil 3D 2010 ou anterior no AutoCAD Civil 3D 2011 ou posterior, e, em seguida, recria os corredores, este parâmetro será alterado para refletir o novo comportamento. Quaisquer relatórios de volume que utilizem esta submontagem serão atualizados para refletir o novo comportamento.

Operação do modo de layout

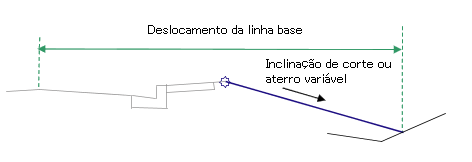

No modo de layout, essa submontagem exibe um vínculo que se estende até o exterior em uma inclinação -4: 1 até o deslocamento especificado. O vínculo do talude termina com uma ponta de seta apontando para fora.

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição

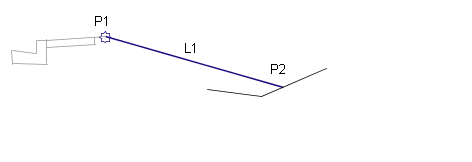

P1	Articulação Hinge_Cut ou Hinge_Fill	Ponto de articulação. Hinge_Cut é utilizado se o vínculo de talude tiver uma inclinação para cima; Hinge_Fill é utilizado se o vínculo de talude tiver uma inclinação para baixo.
P2	Talude Daylight_Cut ou Daylight_Fill	Ponto de talude
L1	Topo Referência Talude Daylight_Cut	Vínculo do talude para seção de corte
L1	Topo Referência Talude Daylight_Fill	Vínculo do talude para seção de aterro
