Esta submontagem cria um pavimento simples com um ponto, vínculo e códigos de forma definidos pelo usuário.
Esta submontagem pode ser usada como uma pista ou acostamento usando parâmetros de superelevação para a inclinação. A largura e a borda externa da elevação podem ser calculadas com base em um alinhamento e perfil opcional. Esta submontagem pode ser empilhada uma abaixo da outra para formar múltiplas camadas, ou com vigas lado a lado para formar múltiplas pistas com ou sem quebras de declividade. Se múltiplas submontagens GenericPavementStructure estão empilhadas, a inclinação inferior pode ser usada como a inclinação superior das camadas subsequentes. Opcionalmente, a largura inferior da submontagem subsequente pode ser atribuída como a largura da submontagem anterior.
Anexação
O ponto de anexação é a aresta interna superior da estrutura do pavimento.
Parâmetros de entrada
Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.
| Parâmetro | Descrição | Tipo | Padrão |
|---|---|---|---|
| Lado | Indica em qual lado a submontagem é inserida. | Esquerdo/Direito | Direita |
| Largura | Largura da submontagem. | Numérico, positivo | 3.6 m 12.0 pés |
| Mudar largura | Especifica uma largura adicional opcional a ser adicionada. | Numérico, positivo | 0,2 m 0.67 pés |
| Inclinação transversal padrão | A inclinação padrão do vínculo superior quando a inclinação de superelevação para o alinhamento não estiver definida. | Numérico | -2% |
| Utilizar a inclinação da superelevação | Especifica para utilizar a inclinação da especificação da superelevação definida no alinhamento da linha base. | Lista de opções: Nenhuma, Inclinação da pista externa, Inclinação do acostamento externo, Inclinação do acostamento interno | Não |
| Direção da inclinação | Especifica se o pavimento se inclina na direção da coroa ou para fora da coroa | Lista de seleção | Fora do coroamento |
| Profundidade | Profundidade do vínculo superior para o vínculo da parte inferior da submontagem. | Numérico, positivo | 0,2 m 0.67 pés |
| Deflexão de uma face vertical externa | Indica a face vertical externa com deflexão para uma inclinação especificada. | Booleano Sim/Não | Não |
| Inclinação da aresta externa | Especifica a inclinação da aresta externa se escolhida para não ser vertical. | Numérico | 1:1 |
| Códigos de pontos internos-superiores | Especifica os códigos do ponto para o ponto interno no vínculo superior. | Sequência | |
| Códigos de pontos externos-superiores | Especifica os códigos do ponto para o ponto externo no vínculo superior. | Sequência | |
| Códigos de pontos externos-inferiores | Especifica os códigos do ponto para o ponto externo no vínculo inferior. | Sequência | |
| Códigos de pontos internos-inferiores | Especifica os códigos do ponto para o ponto interno no vínculo inferior. | Sequência | |
| Códigos de vínculos superiores | Especifica os códigos do vínculo superior. | Sequência | |
| Códigos de vínculo inferior | Especifica os códigos do vínculo inferior. | Sequência | |
| Códigos de vínculos na direita | Especifica os códigos do vínculo na direita. | Sequência | |
| Códigos de vínculo na esquerda | Especifica os códigos do vínculo na esquerda. | Sequência | |
| Códigos de forma | Especifica os códigos para a forma inclusa da estrutura. | Sequência |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D.
| Parâmetro | Descrição | Status |
|---|---|---|
| Largura | Pode ser utilizada para substituir a largura fixa e vincular o ponto no vínculo superior que define a “largura” para um alinhamento de deslocamento. Os seguintes tipos de objeto podem ser usados como alvos para especificar a largura: alinhamentos, polilinhas, linhas do recurso ou imagens do levantamento topográfico. | Opcional |
| Elevação da margem | Pode ser utilizada para substituir a inclinação fixa e vincular o ponto no vínculo superior que define a “largura” para um perfil de deslocamento. Os seguintes tipos de objeto podem ser usados como alvos para especificar a elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
Parâmetros de saída
| Parâmetro | Descrição | Tipo |
|---|---|---|
| Lado | Indica em qual lado a submontagem é inserida. | Esquerdo/Direito |
| Largura superior | Largura total do vínculo superior, incluindo a largura do deslocamento efetivo. | Numérico, positivo |
| Largura inferior | Largura inferior total da estrutura do pavimento, incluindo a largura do deslocamento e a largura da face externa que sofreu deflexão. | Numérico, positivo |
| Profundidade | Profundidade do vínculo superior para a parte inferior | Numérico, positivo |
| Inclinação transversal | Inclinação transversal da estrutura. | Numérico |
Comportamento
Esta submontagem cria uma submontagem de esqueleto estrutural que permite especificar diversos parâmetros. Todos os pontos, vínculos e códigos de forma podem ser definidas pelo usuário, como necessário. Além disso, esta submontagem pode obter inclinações de um parâmetro alvo de destino (perfil), ou a partir da superelevação especificada no alinhamento. Também pode atribuir a largura de um alinhamento de deslocamento.
Ao definir uma montagem, você pode atribuir a largura da submontagem anterior (a acima), mais uma largura de troca da submontagem, para que camadas escalonadas sejam possíveis.
Operação do modo de layout
No modo de layout, esta submontagem desenha a pista usando os valores do parâmetro de entrada.
Ponto, vínculo e códigos da forma
Nenhum.

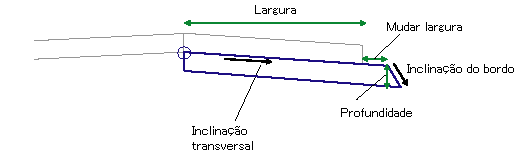

Diagrama de codificação
