LinkSlopeToElevation

Esta submontagem é um utilitário de propósito geral para estender um vínculo em uma determinado inclinação até alcançar uma elevação definida ou perfil.

Anexação

O ponto de ligação é a borda interna do vínculo. Esta submontagem pode ser inserida à esquerda ou direita da direção do ponto de ligação.

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica em qual lado a submontagem deve ser colocada.	Esquerda/Direita	Direita
Utilizar a inclinação da superelevação	Especifica o uso da inclinação da superelevação	Lista de seleção	Não
Direção da inclinação	Especifica se o vínculo se inclina para longe da coroa ou em direção à coroa	Lista de seleção	Fora do coroamento
Inclinação	% ou coeficiente de inclinação do vínculo. Inclinações negativas vão para baixo na direção inserida.	Numérico, positivo	2 (%), (ou 2:1)
Elevação alvo	Valor de elevação para estender o vínculo para a inclinação determinada	Numérico	0,0
Códigos de ponto	Uma lista de códigos de superfície a serem atribuídos para o bordo externo do vínculo	Sequência de caracteres separada por vírgulas	P2
Códigos de vínculos	Uma lista de códigos para serem atribuídos ao vínculo	Sequência de caracteres separada por vírgulas	Topo, Referência
Omitir vínculo	Esse parâmetro adiciona ou remove o vínculo da superfície.	Sim\Não	Não
Utilizar superelevação	Especifica o uso da inclinação para o acostamento	Lista de seleção: a) Inclinação do acostamento externo, b) Inclinação do acostamento interno, c) Pista externa, d) Pista interna, e) Nenhum	Nenhum

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para obter mais informações, consulte no Guia de Ajuda do Usuário no AutoCAD Civil 3D.

Parâmetro	Descrição	Status
Elevação alvo	Podem ser utilizados para substituir a Elevação de alvo fixa e vincular o fim do vínculo a um perfil. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico.	Opcional

Parâmetros de saída

Parâmetro	Descrição	Tipo
Deslocamento inicial	+/- deslocamento do início do vínculo	Numérico
Elevação inicial	Elevação do início do vínculo	Numérico
Deslocamento final	+/- deslocamento do fim do vínculo	Numérico
Elevação final	Elevação do fim do vínculo	Numérico

Comportamento

Um vínculo é adicionado ao ponto de anexação na direção da inserção para a inclinação até alcançar a elevação do alvo ou perfil. O valor da inclinação é aplicado para cima se a elevação do alvo estiver acima do ponto de anexação. Caso contrário, uma inclinação negativa é utilizada.

Esta submontagem inclui um parâmetro opcional de entrada denominado Usar inclinação de superelevação que permite que você especifique para usar a inclinação da superelevação para o acostamento. Este parâmetro pode ser especificado para a) Inclinação do acostamento externo, b) Inclinação do acostamento interno, c) Pista externa, d) Pista interna, e) Nenhum Nenhum é a configuração padrão.

Operação do modo de layout

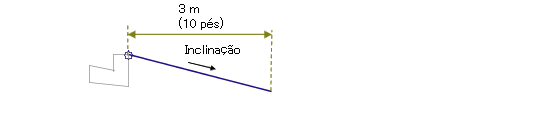

No modo de layout, esta submontagem exibe o vínculo com a inclinação para uma distância horizontal de 3 metros ou 10 pés.

Ponto, vínculo e códigos da forma

Nenhum.
