DaylightInsideROW

Esta submontagem insere uma solução de talude que irá utilizar uma inclinação típica, contanto que o talude esteja dentro dos limites de ROW.

Se a inclinação típica não abranger a ROW (faixa de domínio), uma inclinação mais acentuada será utilizada. Se a inclinação mais acentuada ainda não abranger a ROW, o usuário terá opções de controlar o comportamento.

Anexação

O ponto de anexação está na borda interior do primeiro vínculo. Esse submontagem normalmente é anexada à margem do acostamento.

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Deslocamento de faixa de domínio da linha base	Deslocamento +/- do limite da faixa de domínio a partir da linha base	Numérico	3,0 m 10,0 pés
Inclinação de aterro típica	Inclinação de aterro a ser utilizada normalmente	Numérico, positivo	4 (:1)
Inclinação de aterro máxima	Inclinação de aterro a ser utilizada se o talude estiver além da faixa de domínio	Numérico, positivo	2 (:1)
Inclinação do corte típica	Inclinação do corte a ser utilizada normalmente	Numérico, positivo	4 (:1)
Inclinação do corte máxima	Inclinação do corte a ser utilizada se o talude estiver além da faixa de domínio	Numérico, positivo	2 (:1)
Manter inclinação	Especifica o que fazer se a inclinação ultrapassar o deslocamento da ROW. As escolhas consistem em uma lista, como segue: Manter inclinação máxima, Substituir inclinação máxima.	Lista	Manter inclinação máxima
Opção de arredondamento	Especifica para arredondar o vínculo do talude no ponto de contribuição.	Lista de opções: Nenhum, Circular, Parabólico	Nenhum
Arredondamento por	Especifica o parâmetro utilizado para arredondamento	Lista de opções: Comprimento, Raio	Comprimento
Parâmetro de arredondamento	Especifica um valor para o comprimento do raio	Numérico, positivo	0,5 m
Suavização de serrilhado de arredondamento	Especifica o número de pontos intermitentes nos vínculos de arredondamento (máximo de 10 vínculos)	Numérico, inteiro positivo	6
Colocar material revestido	Especifica para posicionar o material opcional de revestimento dos vínculos de talude. Você pode escolher Todos os vínculos ou Nenhum.	Sequência	Nenhum
Limite de inclinação 1	Especifica o limite de inclinação até o qual o material de revestimento associado é posicionado	Inclinação	1:1
Espessura do material 1	Especifica a espessura do material revestido. Esta espessura é medida perpendicular ao vínculo.	Numérico, positivo	12 polegadas
Nome do material 1	Especifica o nome do material aplicado para revestimento ao longo dos vínculos de nivelamento	Sequência	Camada de pedras grandes
Limite de inclinação 2	Especifica o limite de inclinação até o qual o material de revestimento associado é posicionado	Inclinação	2 : 1
Espessura do material 2	Especifica a espessura do material revestido. Esta espessura é medida perpendicular ao vínculo.	Numérico, positivo	6 polegadas
Nome do material 2	Especifica o nome do material aplicado para revestimento ao longo dos vínculos de nivelamento	Sequência	Camada de pedras grandes
Limite de inclinação 3	Especifica o limite de inclinação até o qual o material de revestimento associado é posicionado	Inclinação	4 : 1
Espessura do material 3	Especifica a espessura do material revestido. Esta espessura é medida perpendicular ao vínculo.	Numérico, positivo	4 polegadas
Nome do material 3	Especifica o nome do material aplicado para revestimento ao longo dos vínculos de nivelamento	Sequência	Grama semeada

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para obter mais informações, consulte no Guia de Ajuda do Usuário no AutoCAD Civil 3D.

Parâmetro	Tipo	Status
Deslocamento da ROW	Pode ser utilizada para substituir o deslocamento da faixa de domínio fixa e vincular o deslocamento da faixa de domínio com um alinhamento de deslocamento. Os tipos de objeto a seguir podem ser usados como alvos para especificar isso: alinhamentos, polilinhas, linhas do recurso ou imagens de levantamento topográfico.	Opcional
Superfície do talude	Nome da superfície do taludamento. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta superfície: superfícies.	Necessário

Parâmetros de saída

Parâmetro	Descrição	Tipo	Padrão
Deslocamento de talude	Deslocamento do ponto de talude	Numérico	Deslocamento de talude
Elevação do talude	Elevação do ponto de talude	Numérico	Elevação do talude

Comportamento

Esta submontagem é inserida à esquerda do ponto de anexação se um valor negativo foi especificado para o deslocamento da ROW ou se um alinhamento de deslocamento da ROW foi especificado que está no lado esquerdo da linha base de controle. Um valor positivo para o parâmetro Deslocamento da ROW resulta no talude sendo inserido no lado direito. Um valor negativo o insere à esquerda.

Há 3 casos lógicos para esta submontagem, conforme mostrado na seguinte ilustração.

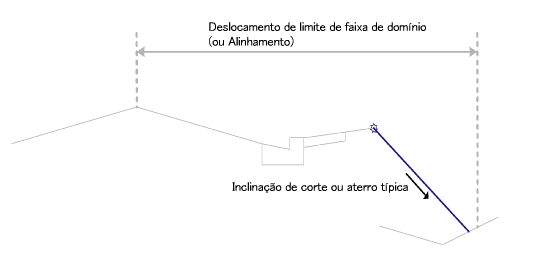

O caso 1 é mostrado na seguinte ilustração.

A inclinação de talude típica permite que o ponto de contribuição abranja o limite de deslocamento especificado por um valor numérico ou pela localização do alinhamento.

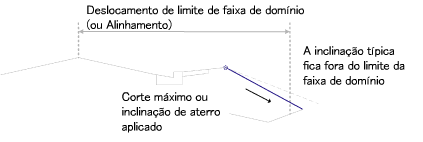

O caso 2 é mostrado na seguinte ilustração.

A inclinação de talude típica força o ponto de contribuição a ficar fora do limite de deslocamento especificado por um valor numérico ou pela localização do alinhamento. Se o parâmetro de entrada Manter inclinação estiver ajustado como Manter inclinação máxima, a inclinação é aumentada até o valor máximo. Neste ponto, a inclinação máxima é mantida e o ponto de contribuição ficará além do limite da ROW.

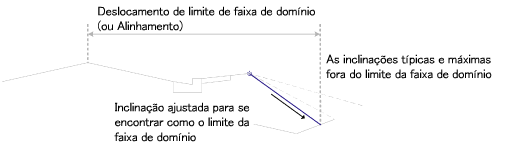

O caso 3 é mostrado na seguinte ilustração.

A inclinação de talude típica força o ponto de contribuição a ficar fora do limite de deslocamento especificado por um valor numérico ou pela localização do alinhamento. Se o parâmetro de entrada Manter inclinação estiver ajustado como Substituir inclinação máxima, as restrições da inclinação serão ignoradas e o ponto de contribuição será colocado na localização do deslocamento da ROW.

Como com todas as submontagens de talude, controles de arredondamento e material revestido estão disponíveis com esta submontagem.

Nota:

No AutoCAD Civil 3D 2010 e em versões anteriores, o parâmetro Espessura de material era medido verticalmente. No AutoCAD Civil 3D 2011 e em versões posteriores, este parâmetro é medido perpendicular ao vínculo. Portanto, se você abrir um desenho que contenha estas submontagens, que foi criado no AutoCAD Civil 3D 2010 ou anterior, no AutoCAD Civil 3D 2011 ou posterior e, a seguir, recriar os corredores, este parâmetro será alterado para refletir o novo comportamento. Quaisquer relatórios de volume que utilizem esta submontagem serão atualizados para refletir o novo comportamento.

Operação do modo de layout

No modo do layout, esta submontagem exibirá todos os vínculos e utilizará o valor de inclinação típica especificado nos parâmetros de entrada.

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Códigos	Descrição
P1	Articulação, Hinge_Cut ou Hinge_Fill	Ponto de articulação. Hinge_Cut é utilizado se o vínculo de talude tiver uma inclinação para cima; Hinge_Fill é utilizado se o vínculo de talude tiver uma inclinação para baixo.
P2	Talude, Daylight_Cut ou Daylight_Fill	Ponto de talude
L1	Topo, Referência, Talude, Daylight_Cut, Slope_Link	Vínculo do talude para seção de corte
L1	Topo, Referência, Talude, Daylight_Fill, Slope_Link	Vínculo de talude para seção de aterro
