Esta submontagem é uma solução generalizada para fechar as seções a partir das bordas externas da rodovia para cortar ou aterrar o ponto de intersecção.
Ele oferece uma variedade de soluções para as condições de corte e aterro, como descrito abaixo. Com base nos parâmetros de entrada fornecidos, ele primeiro tenta construir uma seção de corte. Se não for possível fazer isso ele gera uma seção de aterro no lugar. O último vínculo do talude pode ser omitido para casos em que o modelo de corredor precise ser deixado em um estado incompleto. Por exemplo, isso pode ser feito de maneira que as superfícies do nivelamento nas propriedades adjacentes possam ser vinculadas ao ponto de articulação na rodovia incompleta.
Você também pode especificar materiais revestidos opcionais para talude e outros vínculos (todos os vínculos, vínculos de talude, somente vínculos de aterro e nenhum).
Anexação
A submontagem DaylightGeneral normalmente é anexada à submontagem usado a borda externa da rodovia, tais como a margem do acostamento, parte de trás da calçada, ou posterior do meio-fio. O ponto de anexação é a borda interior do primeiro vínculo de corte, primeiro vínculo de aterro ou vínculo de alargamento do guarda-corpo.
Parâmetros de entrada
Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
|
Lado |
Especifica em qual lado a submontagem deve ser colocada. |
Esquerdo/Direito |
Direita |
|
Incluir o vínculo do talude Omitir o vínculo do talude |
Incluir ou omitir o vínculo do talude. |
Incluir/Omitir |
Incluir |
|
Teste de ponto de corte |
Número do vínculo de corte cuja extremidade externa é o ponto de teste para determinar se a seção está em corte ou aterro |
Numérico, positivo, inteiro |
3 |
|
Largura do corte 1 |
Largura do vínculo de corte 1 |
Numérico, positivo |
0,0 |
|
Inclinação do corte 1 |
Inclinação (x : 1) de vínculo corte 1 |
Numérico |
0,0 |
|
Largura do corte 2 |
Largura do vínculo de corte 2 |
Numérico, positivo |
0,0 |
|
Inclinação do corte 2 |
Inclinação (x : 1) de vínculo corte 2 |
Numérico |
0,0 |
|
Largura do corte 3 |
Largura do vínculo de corte 3 |
Numérico, positivo |
0,0 |
|
Inclinação do corte 3 |
Inclinação (x : 1) de vínculo corte 3 |
Numérico |
0,0 |
|
Largura do corte 4 |
Largura do vínculo de corte 4 |
Numérico, positivo |
0,0 |
|
Inclinação do corte 4 |
Inclinação (x : 1) de vínculo corte 4 |
Numérico |
0,0 |
|
Largura do Corte 5 |
Largura do vínculo Corte 5 |
Numérico, positivo |
0,0 |
|
Inclinação do Corte 5 |
Inclinação (x : 1) do vínculo Corte 5 |
Numérico |
0,0 |
|
Largura do Corte 6 |
Largura do vínculo Corte 6 |
Numérico, positivo |
0,0 |
|
Inclinação do Corte 6 |
Inclinação (x : 1) do vínculo Corte 6 |
Numérico |
0,0 |
|
Largura do Corte 7 |
Largura do vínculo Corte 7 |
Numérico, positivo |
0,0 |
|
Inclinação do Corte 7 |
Inclinação (x : 1) do vínculo Corte 7 |
Numérico |
0,0 |
|
Largura do Corte 8 |
Largura do vínculo do Corte 8 |
Numérico, positivo |
0,0 |
|
Inclinação do Corte 8 |
Inclinação (x : 1) do vínculo Corte 8 |
Numérico |
0,0 |
|
Inclinação do corte de planificação |
Primeiro, o mais plano, detectar inclinação a ser tentada. |
Numérico, positivo |
6 ( : 1) |
|
Altura máxima de corte do plano |
Altura máxima permitida do vínculo de fechamento usando a inclinação de corte plano |
Numérico, positivo |
1,5 m 5 pés |
|
Inclinação do corte médio |
Inclinação de corte a ser tentada se o vínculo de inclinação de corte do plano exceder a altura máxima de corte do plano |
Numérico, positivo |
4 ( : 1) |
|
Altura máxima do corte médio |
Altura máxima permitida do vínculo de fechamento usando a Inclinação de corte médio. |
Numérico, positivo |
3 m 10 pés |
|
Inclinação do corte íngreme |
Usar Inclinação de corte se o vínculo Inclinação de corte médio exceder Altura máxima de corte médio. |
Numérico, positivo |
2 ( : 1) |
|
Largura do Aterro 1 |
Largura do vínculo Aterro 1 |
Numérico, positivo |
0,0 |
|
Inclinação do Aterro 1 |
Inclinação (x : 1) do vínculo Aterro 1 |
Numérico |
0,0 |
|
Largura do Aterro 2 |
Largura do vínculo Aterro 2 |
Numérico, positivo |
0,0 |
|
Inclinação do Aterro 2 |
Inclinação (x : 1) do vínculo Aterro 2 |
Numérico |
0,0 |
|
Largura do Aterro 3 |
Largura do vínculo Aterro 3 |
Numérico, positivo |
0,0 |
|
Inclinação do Aterro 3 |
Inclinação (x : 1) do vínculo Aterro 3 |
Numérico |
0,0 |
|
Inclinação de aterro plano |
Primeiro, o mais plano, detectar inclinação a ser tentada. (x : 1) |
Numérico, positivo |
6 ( : 1) |
|
Altura máxima de preenchimento do plano |
Altura máxima permitida do vínculo de fechamento usando a inclinação de aterro plano |
Numérico, positivo |
1,5 m 5 pés |
|
Inclinação de preenchimento média |
Inclinação de preenchimento a ser tentada se o vínculo da inclinação de preenchimento do plano exceder a altura máxima de preenchimento do plano |
Numérico, positivo |
4 ( : 1) |
|
Altura máxima do preenchimento médio |
Altura máxima permitida do vínculo de fechamento usando a inclinação de aterro média |
Numérico, positivo |
3 m 10 pés |
|
Inclinação de aterro íngreme |
Inclinação de preenchimento a ser usada se o vínculo da inclinação de preenchimento médio exceder a altura máxima de preenchimento médio |
Numérico, positivo |
2 ( : 1) |
|
Largura da defensa |
Largura do vínculo de alargamento da defensa para inclinações de preenchimento usando a inclinação de preenchimento íngreme. Use zero para nenhum alargamento de defensa. |
Numérico, positivo |
0,6 m 2 pés |
|
% de inclinação da defensa |
% de inclinação do vínculo de alargamento da defensa |
Numérico |
-2 (%) |
|
Incluir defensa Omitir defensa |
Inclua para inserir vínculos na estrutura da defensa no segmento de alargamento da defensa. A opção Omitir não insere a estrutura da defensa. |
Incluir/Omitir |
Omitir |
|
Largura para publicação |
Quando a defensa é incluída, a largura do ponto de anexação no bordo interno da publicação da defensa. |
Numérico |
0,3 m 1 pé |
|
Opção de arredondamento |
Especifica para arredondar o vínculo do talude no ponto de contribuição |
Sequência |
Nenhum |
|
Arredondamento por |
Especifica o parâmetro utilizado para arredondamento |
Sequência |
Comprimento |
|
Parâmetro de arredondamento |
Especifica um valor para o comprimento ou raio |
Numérico, positivo |
1,500 pés |
|
Suavização de serrilhado com arredondamento |
Especifica o número de pontos intermitentes em vínculos de arredondamento (máximo de 10 vínculos) |
Numérico, positivo |
6 |
|
Colocar material revestido |
Especifica para posicionar o material opcional de revestimento dos vínculos de talude. Você pode selecionar todos os vínculos, vínculos de talude, vínculos somente de preenchimento e nenhum. |
Sequência |
Nenhum |
|
Limite de inclinação 1 |
Especifica o limite de inclinação até o qual o material de revestimento associado é posicionado |
Inclinação |
1:1 |
|
Espessura do material 1 |
Especifica a espessura do material revestido. Esta espessura é medida perpendicularmente ao vínculo. |
Numérico, positivo |
12 polegadas |
|
Nome do material 1 |
Especifica o nome do material aplicado para revestimentos ao longo dos vínculos de nivelamento |
Sequência |
Camada de pedras grandes |
|
Limite de inclinação 2 |
Especifica o limite de inclinação até o qual o material de revestimento associado é posicionado |
Inclinação |
2 : 1 |
|
Espessura do material 2 |
Especifica a espessura do material revestido. Esta espessura é medida perpendicularmente ao vínculo. |
Numérico, positivo |
6 polegadas |
|
Nome do material 2 |
Especifica o nome do material aplicado para revestimentos ao longo dos vínculos de nivelamento |
Sequência |
Camada de pedras grandes |
|
Limite de inclinação 3 |
Especifica o limite de inclinação até o qual o material de revestimento associado é posicionado |
Inclinação |
4 : 1 |
|
Espessura do material 3 |
Especifica a espessura do material revestido. Esta espessura é medida perpendicularmente ao vínculo. |
Numérico, positivo |
4 polegadas |
|
Nome do material 3 |
Especifica o nome do material aplicado para revestimentos ao longo dos vínculos de nivelamento |
Sequência |
Grama semeada |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D
|
Parâmetro |
Descrição |
Status |
|---|---|---|
|
Superfície do talude |
Nome da superfície do taludamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar a superfície: superfícies. |
Necessário |
Parâmetros de saída
|
Parâmetro |
Descrição |
Tipo |
|---|---|---|
|
Deslocamento de talude |
Deslocamento do ponto de talude |
Numérico |
|
Elevação do talude |
Elevação do ponto de talude |
Numérico |
Comportamento
Essa submontagem foi projetada para acomodar uma ampla variedade de configurações para zona de limpeza, seção de corte e seção de aterro. Ele permite o uso de até oito vínculos nas seções de corte da borda da estrada até o ponto de articulação de intercepção de corte, e qualquer um desses vínculos pode ser usado como ponto de teste de corte. Pode-se usar até três vínculos de aterro para ponto de articulação do aterro, e fornecer alargamento do acostamento com defensa especial para aterro em condições íngremes.
Vínculos de corte são indicados como Corte 1, Corte 2, até Corte 8. O valor de entrada do ponto de teste de corte indica qual vínculo de corte termina no ponto de teste de corte. As etapas lógicas usadas são:
- Os vínculos de superfície de corte são construídos temporariamente do Corte 1 ao vínculo de corte que termina no ponto de teste.
- Se o ponto de teste ou qualquer parte da superfície temporária estiver abaixo da superfície alvo, a seção é concluída como uma seção de corte. Se todo o conjunto de vínculos temporários estiver acima da superfície alvo a seção é concluída como uma seção de aterro.

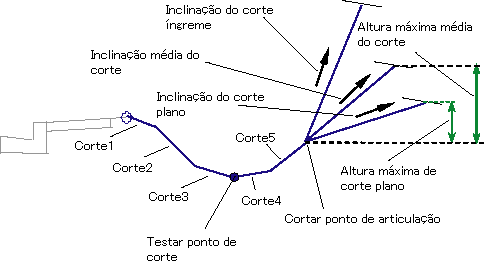

O exemplo de corte no diagrama da submontagem mostra onde cinco vínculos de Corte são definidos. O ponto de teste de corte está no terceiro vínculo. O exemplo de aterro mostra dois vínculos definidos como Aterro.
Como com outras submontagens de talude, esta submontagem opcionalmente permite que você adicione um material revestido. Você pode especificar três faixas de inclinação. O tipo de material 1 é aplicado se a inclinação dos vínculos for de até o valor da inclinação especificado. A partir de inclinação 1 para inclinação 2, o segundo tipo de material é aplicado. De forma similar, se as inclinações de vínculos abrangerem os valores das inclinações 2 e 3, então o material 3 é aplicado. Se as inclinações de vínculos são mais planas do que a inclinação limite 3, então nenhum material é aplicado.
Se um material revestido é adicionado à submontagem, os vínculos paralelos são adicionados aos vínculos de talude com a espessura especificada. Este parâmetro de espessura (por exemplo, Espessura do material 1) é medido perpendicularmente ao vínculo. Vínculos de nível inferior são codificados com Referência e vínculos de talude são codificados com Topo. Formas delimitadas por estes materiais são codificadas com o nome do material.
No AutoCAD Civil 3D 2010 e versões anteriores, o parâmetro Espessura de material era medido verticalmente. No AutoCAD Civil 3D 2011 e versões anteriores, este parâmetro é medido perpendicularmente para o vínculo. Portanto, se você abrir um desenho que contenha estas submontagens que foi criado no AutoCAD Civil 3D 2010 ou anterior no AutoCAD Civil 3D 2011 ou posterior, e, em seguida, recria os corredores, este parâmetro será alterado para refletir o novo comportamento. Quaisquer relatórios de volume que utilizem esta submontagem serão atualizados para refletir o novo comportamento.
Seção de corte
- Se o corte de ponto de teste estiver acima da superfície alvo, os vínculos são rastreados de trás para a frente do ponto de teste até que uma intersecção com a superfície alvo seja encontrada. A seção é finalizada neste ponto.
- Se o ponto de teste estiver abaixo da superfície alvo, os vínculos de corte que restaram serão adicionados um a um. Cada um é testado para verificar se ele realiza intersecção com a superfície do talude. Se assim for, a seção de corte termina no ponto de intersecção e os códigos de Articulação e Talude são atribuídos.
- Para fechar a superfície alvo em corte:
- Se a opção Incluir vínculo de talude estiver definido como Falso, nenhuma interceptação de talude de corte será calculada.
- O valor de inclinação do corte plano é usado para calcular a interceptação da superfície de talude.
- Se a altura da inclinação de corte plano exceder a Altura máxima de corte plano, a interceptação até a superfície do talude é recalculada por meio do valor de Inclinação de corte médio.
- Se a altura da inclinação de corte médio exceder a Altura máxima de corte médio, a interceptação até a superfície do talude é recalculada por meio do valor de Inclinação de corte íngreme.

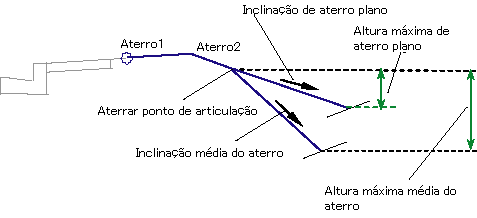

Seção de aterro
- Vínculos de aterro são inseridos para fora do ponto de fixação até o ponto de articulação do aterro, que é a borda externa do último aterro diferente de zero.
- Quando um vínculo de aterro realiza a intersecção com a superfície de talude antes de atingir o ponto de articulação, a seção é finalizada na intersecção e os códigos de pontos de Articulação e Talude são atribuídos.
- Para fechar a superfície alvo no aterro:
- A intersecção com a superfície alvo é calculada usando o valor de inclinação de aterro plano. Se a altura do vínculo de interceptação não exceder a Altura máxima do aterro plano, essa inclinação é usada para adicionar o vínculo à montagem, caso contrário:
- O valor de Inclinação do aterro plano é usado para recalcular a intersecção com a superfície alvo. Se a altura do vínculo de interceptação não exceder a Altura máxima do aterro médio, essa inclinação é usada para adicionar o vínculo à montagem, caso contrário:
- Se for dada uma determinada largura de defensa diferente de zero, os vínculos (Aterro 1, 2 etc.) são removidas. O vínculo de alargamento da defensa é adicionado no ponto de fixação usando os parâmetros de Largura da defensa e %Inclinação da defensa. A interceptação até a superfície alvo é recalculada da borda exterior do vínculo de alargamento da defensa usando o valor de Inclinação de aterro íngreme, e o vínculo é adicionado à montagem.
- Se a largura da defensa for zero, a inclinação de aterro íngreme é aplicado a partir do ponto de articulação.

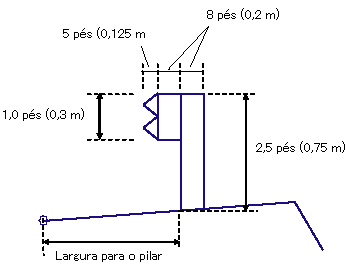

Uma estrutura de defensa pode ser aplicada para seções de aterro que atendem aos critérios de uso da inclinação de aterro íngreme. Se esse critério for atendido, Largura da defensa não for zero e Incluir defensa for definido como verdadeiro, uma estrutura de defensa será desenhada na estaca. As dimensões da estrutura da defensa são fixas, como mostrado no diagrama a seguir.

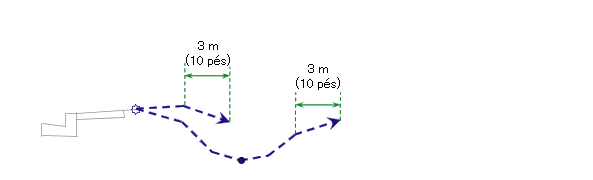

Operação do modo de layout
No modo de layout, essa submontagem mostra tanto as soluções inclinação-plano da condição de corte quanto a de aterro em linhas tracejadas. O vínculo do talude é estendido para fora de uma distância horizontal de 3 metros ou 10 pés e termina com a ponta de uma seta.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
|
Ponto, vínculo ou forma |
Código |
Descrição |
|---|---|---|
|
CP(n+1) |
Ditch_Out |
Ponto de teste da valeta no final do Vínculo de corte n, onde n é o número do vínculo do ponto de teste de corte |
|
CP (1 para n) |
Articulação Hinge_Cut |
Ponto de articulação para a inclinação da intersecção de corte |
|
CP10 |
Talude Daylight_Cut |
Ponto de empilhamento da inclinação de corte |
|
FP (1 para n) |
Articulação Hinge_Fill |
Ponto de articulação para a inclinação da intersecção |
|
FP5 |
Talude Daylight_Fill |
Ponto de empilhamento de inclinação de aterro |
|
Todos os vínculos |
Topo Referência |
Todos os vínculos de corte, aterro e defensa |
|
Pontos de defensa |
Nenhum |
Nenhum código é atribuído aos pontos na estrutura da defensa, se incluído. |
|
Vínculos de defensa |
Defensa |
Todos os vínculos que compõem a estrutura da defensa, se incluídos. |
|
Vínculo do talude final |
Topo Referência Talude Daylight_Cut |
Vínculo do talude para seção de corte |
|
Vínculo do talude final |
Topo Referência Talude Daylight_Fill |
Vínculo do talude para seção de aterro |

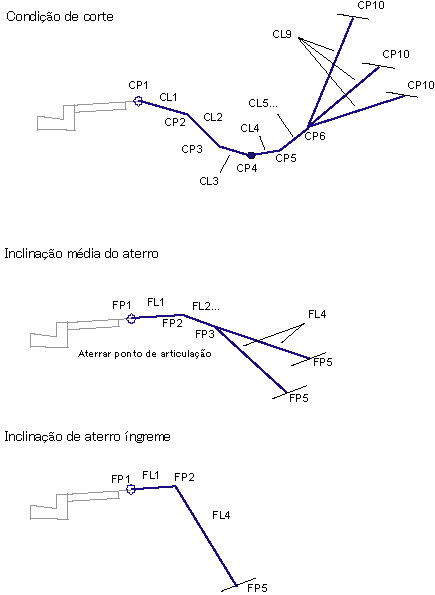

Diagrama de codificação
