OverlayParabolic

Essa submontagem insere pistas de rolamento parabólicas, para representar declividade final, pavimentação, e sub-base de urbanização, pistas parabólicas entre pontos de flange conhecidos. A forma parabólica é simulada por uma série de vínculos de curtas linhas retas

Para utilizar esta submontagem, você deve ter os alinhamentos separados, definindo os pontos de flange esquerdo e direito. Elevações nestes pontos podem vir de superfícies ou perfis. Além disso, se o componente que define as bordas (por exemplo, meio-fio e sarjeta) também for um componente de reabilitação, então elas poderiam ser aprovadas como pontos marcados, transferindo, assim, informações de deslocamento e de elevação.

Anexação

O ponto de anexação é (próximo) ao ponto de coroamento da submontagem. Como a submontagem coloca pistas em qualquer lado do coroamento, este ponto de anexação está normalmente no ponto de linha base da montagem. Enquanto, no modo de layout, este ponto coincide com o ponto de coroamento, no estado de corredor o ponto do perfil de declividade final (ou ponto de marcador de linha base) pode não ser o mesmo que ponto de coroamento, pois o deslocamento e elevação do ponto de coroamento são calculados por dados de entrada como valores de deslocamento à esquerda e à direita (ponto de flange).

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Deslocamento do flange esquerdo	Distância entre o ponto de anexação e a borda esquerda do pavimento. Este valor será utilizado somente se nenhum alinhamento ou ponto marcado estiver associado com a margem esquerda.	Numérico	7,2 m 24 pés
Deslocamento do flange direito	Distância entre o ponto de anexação e a borda direita do pavimento. Este valor será utilizado somente se nenhum alinhamento ou ponto marcado estiver associado com a margem direita.	Numérico	7,2 m 24 pés
Flange esquerdo – Ponto marcado	Fornecer borda esquerda de deslocamento e elevação de pavimento para iniciar a submontagem (opcional).	Sequência	Nenhum
Flange direito – Ponto marcado	Fornecer borda direita de deslocamento e elevação de pavimento para iniciar a submontagem (opcional).	Sequência	Nenhum
Altura de coroa	Altura do ponto central da sequência de linha até o coroamento da estrada.	Numérico, positivo	0,10 m 0.3333 pés
%Inclinação mínima	%inclinação transversal mínima permitida para as pistas, na direção para fora do ponto de anexação.	Numérico	-1%
%Inclinação máxima	%inclinação transversal máxima permitida para as pistas, na direção para fora do ponto de anexação.	Numérico	-4%
Profundidade de sobreposição	Profundidade de sobreposição abaixo da declividade final.	Numérico, positivo	0,025 m 0,083 pés
Não. Incrementos	Número de incrementos de linha reta simulando a forma parabólica	Numérico, positivo, par	8

Se os parâmetros de alvo forem fornecidos, os parâmetros acima (isto é, os deslocamentos padrão e pontos marcados) serão ignorados quando aplicáveis.

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para obter mais informações, consulte no Guia de Ajuda do Usuário no AutoCAD Civil 3D.

Parâmetro	Descrição	Status
Ponto de sarjeta esquerda	Fornece o valor de deslocamento da borda esquerda do pavimento com relação ao ponto de anexação. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.	Opcional
Ponto de sarjeta direita	Fornece a borda direita do valor de deslocamento do pavimento, em relação ao ponto de anexação. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.	Opcional
Perfil de sarjeta esquerda	Fornece a borda esquerda do valor de elevação do pavimento, em relação ao ponto de anexação. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico.	Opcional
Perfil de sarjeta direita	Fornece a borda direita do valor de elevação do pavimento, em relação ao ponto de anexação. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico.	Opcional
EGTopSurf	Se os perfis não forem fornecidos para a borda esquerda/direita das elevações de pavimento, então esta elevação de superfície naquele deslocamento será obtida como valor de elevação (para esquerda/direita), respectivamente. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta superfície: superfícies.	Necessário

Parâmetros de saída

Nenhum

Comportamento

O ponto de anexação inicial é apenas um marcador de posição (e mais aplicável no modo de layout). Os primeiros dois pontos para definir são bordas esquerda e direita, cujos deslocamentos e elevações são determinados com base em parâmetros de entrada.

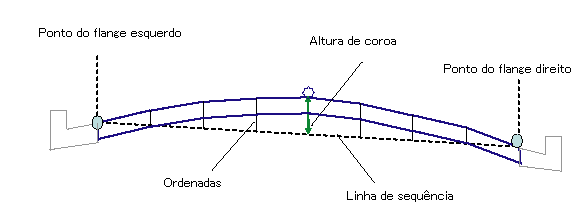

A seguir, uma sequência de linha é definida pela união de pontos de flange da esquerda e direita (que são bordas de caminho estabelecidas mais recentemente). Esta sequência de caracteres é dividida pelo parâmetro "número de incrementos" e o do meio é utilizado como deslocamento do "ponto de coroamento". A elevação do ponto de coroamento é definida ao adicionar o parâmetro 'altura da coroa», para a elevação de ponto central na sequência de linha.

As ordenadas da curva parabólica em outros pontos de triangulação são calculados usando equações da curva vertical padrão, com base na suposição de que a sequência de caracteres linha é horizontal. Vínculos de linha reta são adicionados para conectar os pontos de coordenada em uma série (da borda esquerda para o ponto de coroamento para a borda direita) para definir a declividade final. Uma superfície paralela é inserida na profundidade de sobreposição, abaixo desta declividade final.

Operação do modo de layout

No modo de layout, essa submontagem insere número igual (com base no parâmetro de entrada) de pistas em cada lado do ponto de anexação. O primeiro de dois pontos da margem será localizado com base nos deslocamentos esquerdo/direito. Estas elevações de ponto esquerdo e direito são calculadas (no modo de layout) ao subtrair a altura do coroamento da ordenada do ponto de anexação. A seguir, o “Ponto de coroamento" é localizado na metade do caminho entre esses dois pontos. No entanto, como os padrões programáticos são os mesmos para a esquerda e para a direita, por padrão o ponto de coroa coincide com ponto de anexação. Inclinações de pista são aceitas à medida que são inseridas. A espessura do pavimento é igual à profundidade da sobreposição.

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

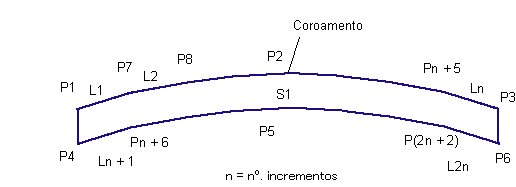

Ponto, vínculo ou forma	Código	Descrição
P1, P3	ETW	Margens externas da pista na declividade final
P4, P6	ETW_Overlay	Margens externas de pista na superfície base
P2	Coroamento	Ponto de coroamento na declividade final
P5	Crown_Overlay	Ponto de coroamento no Pave1
L1 para Ln	Topo, Pavimento	Vínculos conectando todos os pontos na declividade final
L(n+1) para L(2n)	Sobreposição	Vínculos conectando todos os pontos na parte inferior da superfície de sobreposição
S1	Sobreposição	Área entre a declividade final e Pave1
