MarkPoint

Esta submontagem é utilizada para marcar um ponto existente na montagem com um nome.

Isto frequentemente é feito para que outras submontagens possam posteriormente inserir vínculos que anexem de volta a este ponto (por exemplo, LinkToMarkedPoint). O ponto de anexação é o ponto que está marcado. Você pode adicionar códigos do ponto definidos pelo usuário a este ponto marcado.

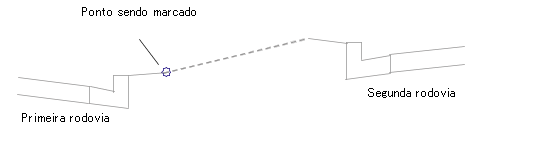

No exemplo abaixo, há duas rodovias com perfis independentes. Uma vez que os vínculos para a primeira rodovia sejam criados, o ponto no bordo esquerdo externo estará sendo marcado. Posteriormente, após os vínculos para a segunda rodovia serem criados, um vínculo poderá ser inserido de seu bordo direito externo de volta para o ponto marcado.

Nota:

Se você utilizar a submontagem MarkPoint com a submontagem LinkToMarkedPoint, para que a submontagem LinkToMarkedPoint trabalhe (desenhe) adequadamente, ela deve ser localizada abaixo da submontagem MarkedPoint na guia Construção das propriedades de montagem. Se a submontagem LinkToMarkedPoint não estiver localizada abaixo da submontagem MarkedPoint na guia Construção, você deverá selecionar o nome do Grupo de submontagem na guia Construção e, a seguir, clicar com o botão direito e selecionar Mover para cima, para que a submontagem MarkedPoint esteja localizada acima da submontagem LinkToMarkedPoint na lista.

Anexação

O nome do ponto marcado é posicionado no ponto de anexação.

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Nome do ponto	Nome para marcar o ponto de anexação	Sequência	Nenhum
Códigos de ponto	Especifique códigos do ponto nesta localização conforme necessário, separados por vírgula, se múltiplos	Sequência	MarkedPoint

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para obter mais informações, consulte na Guia de Ajuda de Usuário do AutoCAD Civil 3D.

Parâmetros alvo: nenhum.

Parâmetros de saída

Nenhum.

Comportamento

Um nome é atribuído ao ponto de anexação selecionado. Este ponto pode ser referenciado por nome em submontagens adicionadas posteriormente à montagem.

Operação do modo de layout

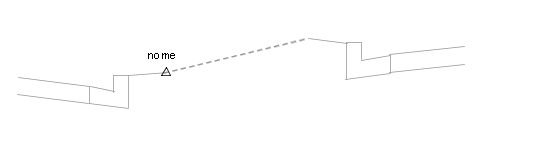

No modo do layout, esta submontagem desenha um símbolo triangular na localização do ponto marcado, e legenda o nome do ponto marcado acima do ponto.

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P1	MarkedPoint	Código do ponto marcado

Diagrama de codificação

Nenhum.
