Essa submontagem insere um acostamento pavimentado com a camada de sub-base estendida para um ponto de talude.
Anexação
O ponto de anexação é a margem interna do acostamento pavimentado, que é localizado normalmente no lado externo da margem da pista de rolamento.
Parâmetros de entrada
Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
|
Elevação do talude |
Numérico |
- 2,452 |
|
|
Deslocamento de talude |
Numérico |
15,889 | |
|
Inclinação do talude |
O valor da inclinação fixa do vínculo do talude, usado se a opção "manter inclinação” for utilizada. |
Numérico, positivo |
4 ( : 1) |
|
Lado |
Especifica para inserir a submontagem no lado direito ou no lado esquerdo do ponto de anexação. |
Esquerda/Direita |
Direita |
|
Largura do acostamento |
Largura do ponto de anexação ao ponto de articulação do acostamento |
Numérico |
2,4 m 8,0 pés |
|
Utilizar a inclinação da superelevação |
Especifica para utilizar a inclinação da especificação de superelevação definida na linha base. |
Lista de seleção:
|
Não |
| Direção de inclinação do acostamento |
Especifica se as inclinações de acostamento estão longe do coroamento ou em direção a este |
Lista de seleção:
|
Fora do coroamento |
|
Inclinação de acostamento padrão |
Inclinação padrão do acostamento se uma inclinação de superelevação não estiver especificada. |
Numérico, Declividade |
-6,000% |
| Tipo de talude de sub-base | Selecione se você deseja manter o vínculo de talude para uma inclinação fixa com largura variável ou mantê-lo em uma largura fixa com inclinação variável | Lista de seleção: a) Manter inclinação, ajustar a largura, b) Manter largura, ajustar a inclinação | Manter a inclinação, ajustar a largura |
|
Inclinação/Largura do talude |
O valor da inclinação fixa (x : 1) ou largura fixa do vínculo do talude será usado se a opção "manter inclinação” ou a opção “manter largura” forem utilizadas. |
Numérico, positivo |
4 ( : 1) |
|
Sub-base - Usar superelevação |
Especifica o uso da inclinação de superelevação para a inclinação da sub-base. |
Lista de seleção: a) Inclinação do acostamento externo, B) Inclinação do acostamento interno, C) Não |
Inclinação do acostamento externo |
|
Inclinação de sub-base padrão |
Inclinação padrão da Sub-base se uma inclinação de superelevação não estiver especificada. |
Numérico, Declividade |
-6,000% |
|
Extensão Pave1 |
Largura a qual a camada Pave1 se estende para além do ponto de articulação do acostamento. A parte inferior da camada Pave1 pode não ser estendida para além da inclinação transversal do acostamento. |
Numérico, positivo |
0,0 |
|
Extensão Pave2 |
Largura a qual a camada Pave2 se estende para além do ponto de articulação do acostamento. Esta deve ser igual ou maior a Extensão Pave1. A camada Pave2 pode não ser estendida para além da inclinação transversal do acostamento. |
Numérico, positivo |
0,0 |
|
Extensão de base |
Largura a qual a camada base se estende para além do ponto de articulação do acostamento. Este deve ser igual ou maior do que a extensão Pave2. A camada base pode não ser estendida para além da inclinação transversal do acostamento. |
Numérico, positivo |
0,0 |
|
Profundidade Pave1 |
Profundidade entre o declividade final e o Pave1 (zero para omitir) |
Numérico, não negativo |
0,025 m 0,083 pés |
|
Profundidade Pave2 |
Profundidade entre Pave1 e Pave2 (zero para omitir) |
Numérico, não negativo |
0,025 m 0,083 pés |
|
Profundidade base |
Profundidade entre Pave2 e base (zero para omitir) |
Numérico, não negativo |
0,100 m 0,333 pés |
|
Profundidade de sub-base |
Espessura da camada de sub-base no ponto de anexação (zero para omitir) |
Numérico, não negativo |
0,300 m 1,000 pés |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D.
|
Parâmetro |
Tipo de atribuição |
Status |
|---|---|---|
|
Largura do acostamento |
Pode ser utilizada para substituir a largura fixa de acostamento e vincular a margem do acostamento com um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico. |
Opcional |
Parâmetros de saída
|
Parâmetro |
Descrição |
Tipo |
|---|---|---|
|
Inclinação do talude |
Inclinação do vínculo de talude |
Numérico |
|
Deslocamento de talude |
Deslocamento do ponto de talude de subdeclividade |
Numérico |
|
Elevação do talude |
Elevação do ponto de talude de subdeclividade |
Numérico |
|
Largura do acostamento |
Largura do acostamento pavimentado |
Numérico |
| Inclinação do acostamento |
Inclinação do acostamento pavimentado |
Numérico |

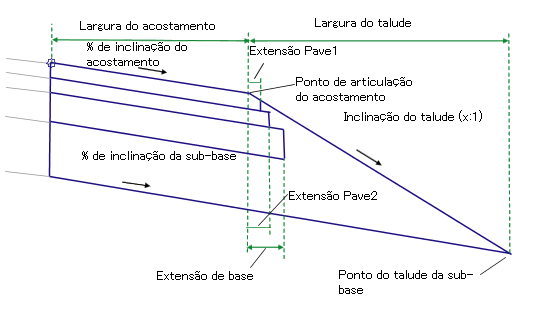

Comportamento
Finalizar declividade do acostamento é inserir a Largura de acostamento e Inclinação de acostamento % especificadas fora do ponto de anexação, o vínculo de sub-base é inserido no ponto de anexação inicial no deslocamento de sub-base de profundidade abaixo da conclusão de declividade.
O vínculo do talude do acostamento pode ser inserido tanto com uma inclinação fixa (mantenha pressionada Inclinação do Talude = verdadeiro), quanto com uma largura fixa (mantenha pressionada Inclinação do Talude = Falso). Se uma inclinação fixa for utilizada, o vínculo do talude será estendido a partir da borda externa do acostamento até que ele cruze com o vínculo de sub-base. Caso contrário, a camada da sub-base será estendida para a largura do talude além da borda externa do acostamento, e o vínculo do talude será conectado ao final da sub-base.
Os vínculos de superfície Pave1, Pave2 e Base são inseridos em paralelo à declividade final nas profundidades especificadas. Se a camada valores de extensão for diferente de zero, cada camada é estendida para uma determinada distância para além do ponto de articulação do ressalto. Se uma camada se estende para além da inclinação do talude, a camada é concluída na intersecção de inclinação do talude. Cada camada deve ser tão grande ou mais larga do que a que está acima.
Operação do modo de layout
No modo de layout, esta submontagem exibe os vínculos compostos do acostamento para uma situação de rodovia coroada. Se os valores numéricos da inclinação são fornecidos para o acostamento, % inclinação e sub-base % inclinação, os vínculos são exibidos nos valores de inclinação fornecidos. Caso contrário, o padrão de inclinações de -6% é utilizado.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
|
Tipo |
Código |
Descrição |
|---|---|---|
|
P2 |
EPS |
Margem do acostamento pavimentado, declividade final |
|
P4 |
EPS Pave1 |
Margem do acostamento pavimentado em Pave1 |
|
P13 |
EPS Pave2 |
Margem do acostamento pavimentado em Pave2 |
|
P7 |
EPS Base |
Margem do acostamento pavimentado na base |
|
P11 |
Sub talude |
Ponto de talude de sub-base |
|
L1, L2 |
Topo, Pavimento |
Declividade final pavimentada |
|
L4 |
Pave1 |
|
|
L8 |
Pave2 |
|
|
L12 |
Base |
|
|
L15 |
Sub-base Referência |
|
|
L14 |
Topo, Cascalho |
Malha final não pavimentada |
|
Outros vínculos |
Como mostrado abaixo |
Malha final não pavimentada |
|
S1 |
Pave1 |
|
|
S2 |
Pave2 |
|
|
S3 |
Base |
|
|
S4 |
Sub-base |

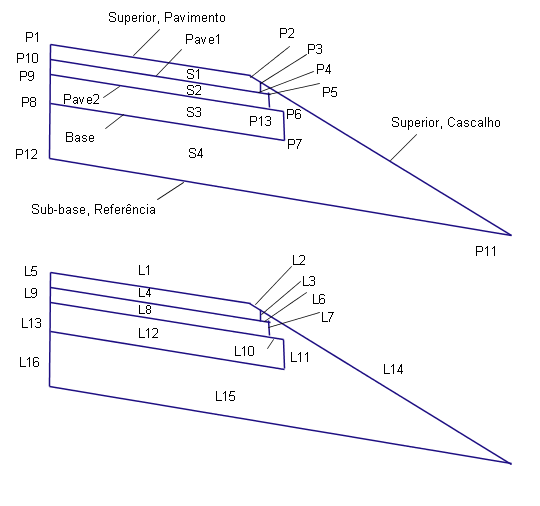

Diagrama de codificação
