LinkOffsetAndElevation

Esta submontagem é um utilitário de propósito geral para conectar um vínculo desde o ponto de anexação até um deslocamento e elevação especificado.

Um alinhamento pode ser substituído pelo deslocamento, e um perfil pela elevação.

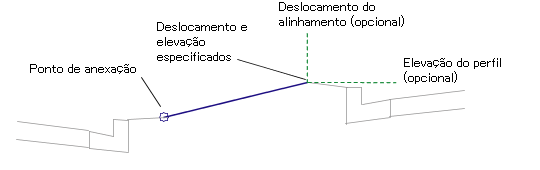

Anexação

O ponto de anexação está no início do vínculo. A direção do vínculo é determinada pela localização do deslocamento e elevação fornecido em relação ao ponto de anexação.

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Deslocamento pela linha base	+/- deslocamento da extremidade do vínculo. A especificação de um valor positivo para esse parâmetro insere essa submontagem no lado direito de um corredor, ou na linha base de controle. Um valor negativo a insere no lado esquerdo. Para obter mais informações, consulte, “Inserindo submontagens nos lados direito e esquerdo de um corredor”, no capítulo Corredores do Guia de Ajuda do Usuário AutoCAD Civil 3D.	Numérico	3,0 m 10,0 pés
Elevação	Elevação no fim do vínculo	Numérico	0,0
Códigos de ponto	Uma lista de códigos de superfície a serem atribuídos para o bordo externo do vínculo	Sequência de caracteres separada por vírgulas	P2
Códigos de vínculos	Uma lista de códigos para serem atribuídos ao vínculo	Sequência de caracteres separada por vírgulas	Topo, Referência
Omitir vínculo	Esse parâmetro adiciona ou remove o vínculo da superfície	Sim\Não	Não

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para obter mais informações, consulte no Guia de Ajuda do Usuário no AutoCAD Civil 3D.

Parâmetro	Descrição	Status
Deslocamento	Pode ser utilizado para substituir o deslocamento fixo e vincular o final do vínculo a um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.	Opcional
Elevação	Pode ser utilizada para substituir a elevação fixa e vincular o final do vínculo a um perfil. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico.	Opcional

Parâmetros de saída

Parâmetro	Descrição	Tipo
Deslocamento inicial	+/- deslocamento do início do vínculo	Numérico
Elevação inicial	Elevação do início do vínculo	Numérico
Deslocamento final	+/- deslocamento do fim do vínculo	Numérico
Elevação final	Elevação do fim do vínculo	Numérico

Comportamento

Um vínculo é adicionado desde o ponto de anexação até o deslocamento e elevação fornecidos.

Operação do modo de layout

No modo do layout, esta submontagem exibe um vínculo horizontal utilizando os parâmetros de entrada de deslocamento fornecidos como a largura.

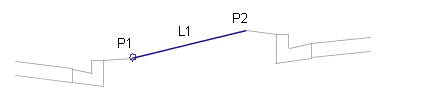

Ponto, vínculo e códigos da forma

Nenhum.
