SideDitchWithLid

Esta submontagem cria uma estrutura de valeta para adicionar à esquerda ou à direita da montagem.

Opcionalmente, esta submontagem pode adicionar vínculos de talude em ambos os lados da estrutura.

Anexação

O ponto de vínculo está no ponto mais interno nos vínculos de nivelamento que precedem a estrutura de valeta. Se os vínculos de nivelamento na parte interna forem omitidos, os pontos de vínculo estarão no ponto mais interno da parede interna.

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica para inserir a submontagem no lado direito ou no lado esquerdo do ponto de anexação.	Esquerdo/Direito	Direita
Profundidade da valeta	Profundidade da parte interna da valeta	Numérico, positivo	2.0 pés 0.6 m
Largura inferior	Largura inferior da valeta	Numérico, positivo	1,0 pé 0,3 m
Largura superior	Abertura da valeta na tampa	Numérico, positivo	2.0 pés 0.6 m
Intervalo de tampa	Intervalo entre os lados da tampa e as paredes internas	Numérico, positivo	0 pé 0 m
A1	Espessura da parte interna superior da parede próxima à tampa	Numérico, positivo	0,45 pés 0,15 m
B1	Espessura de parede interna da estrutura da valeta	Numérico, positivo	0,6 pés 0,2 m
C1	Profundidade da tampa na parte interna	Numérico, positivo	0,6 pés 0,2 m
D	Profundidade na base inferior da valeta	Numérico, positivo	0,6 pés 0,2 m
Largura interna da bancada	Largura da bancada interna (opcional). Insira ZERO para nenhuma bancada	Numérico, positivo	1,5 pés 0,5 m
Declividade interna da bancada	Declividade transversal (opcional) da bancada interna Ela é medida a partir da borda da estrutura da valeta, e uma inclinação positiva indica a elevação da bancada a partir da valeta	Numérico, Tipo de declividade	4%
F1	Largura do vínculo de inclinação posterior (opcional). Insira o valor ZERO para ignorar o vínculo de inclinação posterior	Numérico	1,0 pés 0,3 m
G1	Inclinação do vínculo de inclinação posterior interna (opcional). Ela é medida a partir da estrutura da valeta, e uma inclinação positiva indica o vínculo de elevação a partir de um ponto inicial	Numérico, Tipo de inclinação	1:1
A2	Espessura da parte externa superior da parede próxima à tampa	Numérico, positivo	0,45 pés 0,15 m
B2	Espessura de parede externa da estrutura da valeta	Numérico, positivo	0,6 pés 0,2 m
C2	Profundidade da tampa na parte externa	Numérico, positivo	0,45 pés 0,15 m
E	Profundidade do ponto de articulação onde fica o início dos vínculos da bancada/inclinação posterior	Numérico, positivo	0 pé 0 m
Largura da bancada externa	Largura da bancada externa (opcional). Insira ZERO para nenhuma bancada	Largura da bancada externa	3,5 pés 1,1 m
Declividade exterior do banco	Declividade transversal (opcional) fora da bancada. Ela é medida a partir da borda da estrutura da valeta, e uma inclinação positiva indica a elevação da bancada a partir da valeta	Declividade exterior do banco	4%
F2	Largura do vínculo de inclinação posterior externo (opcional). Insira o valor ZERO para ignorar o vínculo de inclinação posterior	Numérico, positivo	0.3
G2	Inclinação do vínculo da inclinação posterior externa (opcional). Ela é medida a partir da estrutura da valeta, e uma inclinação positiva indica o vínculo de elevação a partir de um ponto inicial	Numérico, Tipo de inclinação	1:1

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para obter mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D

Parâmetros alvo: nenhum.

Parâmetros de saída

Nenhum.

Comportamento

A submontagem cria a forma para uma estrutura de valeta, como mostrado na ilustração acima. Para omitir o talude e os vínculos da bancada, insira um valor zero para os parâmetros apropriados da largura.

Operação do modo de layout

No modo de layout, esta submontagem é desenhada tal como estiver definida utilizando os parâmetros de entrada, começando pelo ponto de anexação.

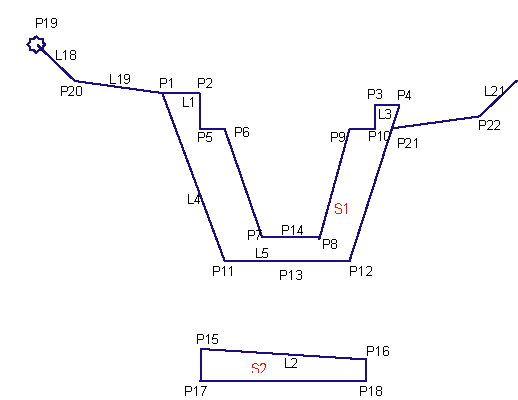

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto/Vínculo	Códigos	Descrição
P1	Ditch_In
P1, P4	Ditch_Back
P2, P3	Ditch_Lid_Face
P15, P16	Lid_Top	L2 é definido por esses dois pontos
P21	Ditch_Back_Fill
P23	Ditch_Out
L18, L19, L20, L21	Topo, Referência
L1, L2, L3	Topo
L4, L5, L6	Referência
S1	Valeta	Área da forma da estrutura da valeta
S2	Tampa	Área da estrutura da tampa
