MedianDepressed

Essa submontagem cria uma representação de seção transversal de um canteiro central com depressão entre o ponto de anexação e um ponto de marcador anteriormente nomeado.

Utilize primeiramente a submontagem Marcar Ponto se o ponto de conexão não tiver sido marcado ainda.

Anexação

O ponto de anexação é a aresta externa da inclinação da valeta do canteiro central esquerdo ou direito, e o ponto de marcador previamente definido precisa estar na aresta externar oposta. Não importa qual ponto está à esquerda ou à direita do outro.

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Nome do ponto marcado	Nome do ponto marcado previamente definido	Sequência	Nenhum
Inclinação 1	Inclinação (x: 1) do vínculo se estendendo para dentro a partir do ponto de anexação	Numérico	-4 ( : 1)
Inclinação 2	Inclinação (x): 1) do vínculo se estendendo para dentro a partir do ponto marcado	Numérico	-4 ( : 1)
Manter inclinações da valeta	Para os casos em que os pontos de inclinação-de-topo-de-valeta estiverem em elevações desiguais, seleciona se será necessário manter as inclinações transversais da valeta e deixar a posição da valeta ser alterada, ou se será necessário manter a valeta ao centro e ajustar a inclinação transversal no lado alto.	Lista de seleção	Manter inclinações da valeta, alternar a valeta do centro
Largura da valeta	Largura do fundo da valeta do canteiro central (zero para uma valeta em V)	Numérico, positivo	0,6 m 2 pés

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para obter mais informações, consulte na Guia de Ajuda de Usuário do AutoCAD Civil 3D.

Parâmetros alvo: nenhum.

Parâmetros de saída

Nenhum.

Comportamento

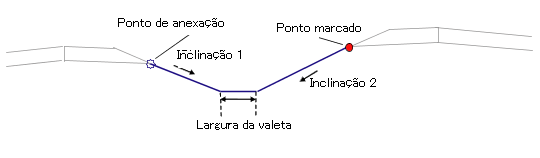

As localizações do ponto de anexação e do ponto marcado são determinadas. O ponto marcado pode estar tanto à direita quanto à esquerda do ponto de anexação. Os vínculos são estendidas para dentro na Inclinação 1 do ponto de anexação e na Inclinação 2 do ponto marcado, até que efetuem a intersecção. Se uma largura de valeta for fornecida, um vínculo do fundo da valeta é ajustado nas inclinações dos lados com intersecção.

Inclinações da valeta

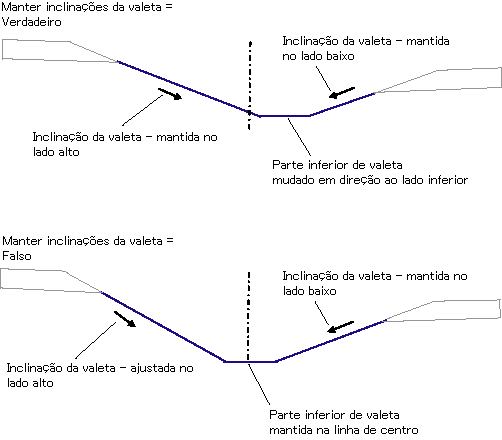

A parte superior das inclinações da valeta podem estar em diferentes elevações à esquerda e à direita, resultando em uma valeta assimétrica. Há duas opções para resolver esta situação. Se Manter elevações da valeta estiver definido como Verdadeiro, então os valores da Inclinação 1 e da Inclinação 2 são mantidos em ambos os lados, que movem o fundo da valeta para fora da linha de centro direção ao lado inferior. Se definido como Falso, o fundo da valeta será centralizado sobre o deslocamento do ponto do meio entre as partes superiores das inclinações, a inclinação fornecida será mantida no lado inferior, e a elevação será ajustada para coincidir com o lado superior.

Suporte de eixo de rotação de superelevação

Essa submontagem funciona com todos os métodos giro do eixo de rotação.

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P2	LMedDitch	Borda esquerda da valeta do canteiro central
P3	RMedDitch	Borda direita da valeta do canteiro central
L1 – L3	Topo Referência	Declividade final em acostamento não pavimentado e nos vínculos do canteiro central

Operação do modo de layout

No modo de layout, esta submontagem calcula e exibe os vínculos do canteiro central com base nos parâmetros de entrada fornecidos e as localizações relativas do ponto de anexação e ponto marcado.

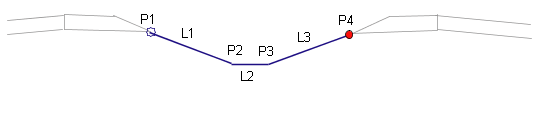

Diagrama de codificação
