Essa submontagem insere uma estrutura de parede de retenção, com um lado cônico, e é normalmente usado se paredes têm 5,5 metros de altura ou mais.
Esta submontagem também adiciona uma chave opcional na parte inferior.
Anexação
O ponto de anexação varia caso a parede de retenção esteja na condição de corte ou aterro. Se estiver em aterro, o ponto de anexação estará perto da parte superior da parede de retenção. Em condição de corte, o ponto de anexação é perto da sapata.
Parâmetros de entrada
Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.
| Parâmetro | Descrição | Tipo | Padrão |
|---|---|---|---|
| Lado |
Especifica para inserir a submontagem no lado direito ou no lado esquerdo do ponto de anexação. |
Esquerdo/Direito | Direita |
| Largura superior da parede | Especifica a largura da parede na parte superior | Numérico |
1,476 pés 0,450 m |
| Altura superior | a distância entre a parede superior e o gancho em enchimento ou o novo gancho no corte. | Numérico |
1,320 pés 0,40 m |
| Cobertura da sapata | A profundidade da cobertura desde o topo da sapata até a linha da declividade final na parte de trás da parede em aterro ou até o gancho quando em corte. | Numérico |
1,667 pés 0,50 m |
| Chave | Especifica para adicionar uma chave opcional abaixo da sapata | Booleano | Sim |
A altura da parede é determinada a partir da parte superior da sapata até o ponto de anexação de elevação do solo na face vertical, o que for maior. Largura e profundidade da sapata são medidas como uma função da altura da parede. A face vertical da parede está localizada a ¼ da largura da sapata, e a parte inferior das inclinações batidas está a 300 mm da outra aresta. A chave opcional está localizada bem no centro da sapata, a 300 mm de profundidade e 600 mm de largura.
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D.
| Parâmetro | Descrição | Status |
|---|---|---|
| Altura da parede | Pode ser utilizada para substituir a altura fixa da parede e vincular com um perfil. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
| Superfície alvo | Nome da superfície de solo existente para determinar a parede de retenção em corte ou aterro. Os seguintes tipos de objetos podem ser usados como alvos para especificar essas superfícies: superfícies. | Necessário |
Parâmetros de saída
Nenhum.
Comportamento
Esta submontagem pode ser inserida no lado esquerdo ou direito. O ponto de anexação é diferente para a condição de aterro ou corte. No preenchimento, presume-se que o ponto de anexação esteja onde a declividade final intercepta a face interna da parede, a uma distância abaixo do topo da parede, igual ao parâmetro da altura da parte superior. No corte, presume-se que o ponto de anexação esteja onde a declividade final intercepta a face interna, acima da superfície superior da sapata, a uma distância igual ao parâmetro de Cobertura da sapata. A altura da parede é determinada a partir da entrada da altura da parede ou do perfil.
No preenchimento, a face da parede é inclinada em direção ao centro da rodovia. Em condição de corte, a face da parede está inclinada para fora da rodovia, em direção à terra retida. Se a opção Chave está definida como Não, a base da sapata será um vínculo único horizontal. Se a opção Chave for utilizada, vínculos que definam a chave opcional são criados.
Operação do modo de layout
No modo do layout, a submontagem desenha a forma da parede de retenção conforme especificado pelo os valores de parâmetros de entrada, presumindo que a submontagem esteja em uma condição de aterro.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
| Ponto/Vínculo | Códigos | Descrição |
|---|---|---|
| P1 | RW_Front | |
| P2 | RW_Top | |
| P3 | RW_Back | |
| P14 | RW_Hinge | |
| P12 | RW_Inside | Pode ser utilizado como linhas obrigatórias na criação de superfície de referência |
| P5 | RW_Outside | Pode ser utilizado como linhas obrigatórias na criação de superfície de referência |
| L1, L2, L3 | Topo, Parede | L1=P1 para P2; L2= P2 para P3; L3 = P3 para P14; |
| L4,L5,L6 | Footing_Bottom | L4 = P6 a P7; L5 = P8 a P9 L6 = 10 a 11; |
| S1 | RWall |

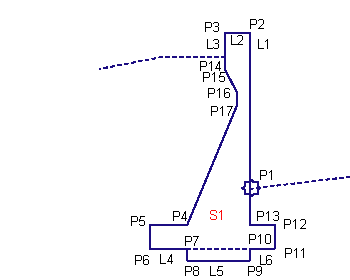

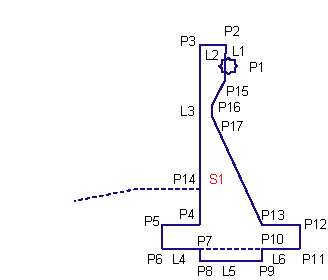

Diagrama de codificação

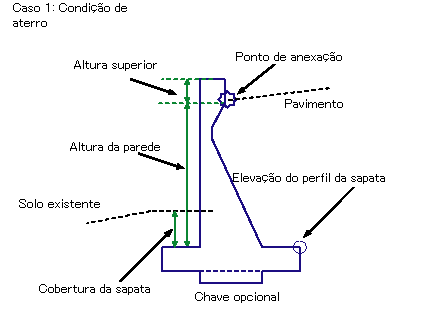

Condição de aterro

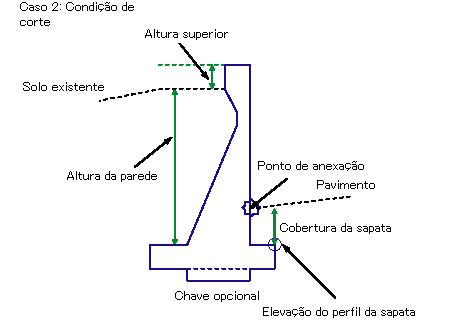

Condição de corte
