Essa submontagem insere um acostamento que pode ser usado para controlar a superelevação. Também suporta a extensão de camada Pave 2 e Pave 3, bem como declividades variáveis na referência.
Anexação
O ponto de anexação é a margem interna do acostamento pavimentado, que é localizado normalmente no lado externo da margem da pista de rolamento.
Parâmetros de entrada
Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.
| Parâmetro | Descrição | Tipo | Padrão |
|---|---|---|---|
| Lado |
Especifica para inserir a submontagem no lado direito ou no lado esquerdo do ponto de anexação. |
Esquerdo/Direito | Direita |
| Largura do acostamento | Largura do ponto de anexação ao ponto de articulação do acostamento | Numérico |
2,4 m 8,0 pés |
| Extensão da Pave 2 | Especifica o quão longe a camada pave 2 se estende do ponto de anexação | Numérico | 0,05 m |
| Extensão da Pave 3 | Especifica o quão longe a camada pave 3 se estende do ponto de anexação | Numérico | 0,10 m |
| Utilizar a inclinação da superelevação | Especifica para utilizar a inclinação da especificação de superelevação definida na linha base. |
Lista de seleção:
|
Não |
| Direção de inclinação do acostamento |
Especifica se as inclinações de acostamento estão longe do coroamento ou em direção a este |
Lista de seleção:
|
Fora do coroamento |
| Inclinação de acostamento padrão | Inclinação padrão do acostamento se uma inclinação de superelevação não estiver especificada. | Numérico, Declividade | -2,500% |
| Tipo de talude de sub-base | Selecione se você deseja manter o vínculo de talude para uma inclinação fixa com largura variável ou mantê-lo em uma largura fixa com inclinação variável | Lista de seleção: a) Manter inclinação, ajustar a largura, b) Manter largura, ajustar a inclinação | Manter a inclinação, ajustar a largura |
| Inclinação do talude | O valor da inclinação fixa do vínculo da talude, usado se a opção antiga de inclinação for utilizada. | Numérico, positivo | 4 ( : 1) |
| Largura do talude | O valor da largura fixa do vínculo da talude, usado se a opção antiga de inclinação for utilizada. | Numérico, positivo |
3 m 10 pés |
| Largura Pave 1 | Largura da extensão de Pave 1 | Numérico, positivo | 0 |
| Largura Pave2 | Largura da extensão de Pave 2 | Numérico, positivo | 0 |
| Profundidade do pavimento | Profundidade do pavimento (zero para omitir) | Numérico, não negativo |
0,025 m 0,083 pés |
| Profundidade Pave1 | A espessura da camada Pave1 (zero para omitir) | Numérico, não negativo |
0,025 m 0,083 pés |
| Profundidade Pave2 | A espessura da camada Pave2 (zero para omitir) | Numérico, não negativo |
0,025 m 0,083 pés |
| Profundidade Pave3 | Espessura da camada Pave3 (zero para omitir) | Numérico, não negativo |
0,025 m 0,083 pés |
| Profundidade Base1 | Espessura da camada da Base1 (zero para omitir) | Numérico, não negativo |
0,100 m 0,333 pés |
| Profundidade Base2 | Espessura da camada da Base2 (zero para omitir) | Numérico, não negativo |
0,100 m 0,333 pés |
| Profundidade Base3 | Espessura da camada Base3 (zero para omitir) | Numérico, não negativo |
0,100 m 0,333 pés |
| Profundidade da Sub-base1 | Espessura da camada da Sub-base 1 (zero para omitir) | Numérico, não negativo |
0,300 m 1,0 pés |
| Profundidade da Sub-base2 | Espessura da camada da Sub-base 2 (zero para omitir) | Numérico, não negativo |
0,300 m 1,0 pés |
| Profundidade interna da Sub-base3 | Espessura da camada da Sub-base 3 no ponto de anexação (zero para omitir) | Numérico, não negativo |
0,300 m 1,0 pés |
| Profundidade externa da Sub-base3 | Espessura da camada da Sub-base 3 no bordo da pista de rolamento (zero para omitir) | Numérico, não negativo |
0,300 m 1,0 pés |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D.
| Parâmetro | Tipo | Status |
|---|---|---|
| Largura do acostamento | Pode ser utilizada para substituir a largura fixa de acostamento e vincular a margem do acostamento com um alinhamento de deslocamento. Os tipos de objeto a seguir podem ser usados como alvos para especificar isso: alinhamentos, polilinhas, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
Parâmetros de saída
| Parâmetro | Descrição | Tipo |
|---|---|---|
| Inclinação do talude | Inclinação do vínculo de talude | Numérico |
| Deslocamento de talude | Deslocamento do ponto de talude de subdeclividade | Numérico |
| Elevação do talude | Elevação do ponto de talude de subdeclividade | Numérico |
|
Largura do acostamento |
Largura do acostamento pavimentado |
Numérico |
| Inclinação do acostamento |
Inclinação do acostamento pavimentado |
Numérico |
Comportamento

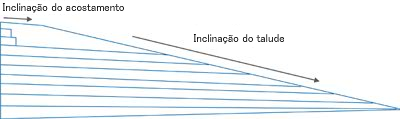

A submontagem é inserida na lateral do ponto de anexação especificado. Todos os vínculos seguem a inclinação especificada para o vínculo superior L1, com a exceção de L10. O vínculo L10 é determinada pela Profundidade interna de sub-base 3 e a super elevação/declividade no vínculo L1, se uma declividade especificada pelo usuário não for determinado para L10 .
Operação do modo de layout
No modo do layout, esta submontagem exibe os vínculos que compõem o acostamento para uma situação de rodovia normal coroada. Se os valores numéricos da inclinação são fornecidos para o acostamento, % inclinação e sub-base % inclinação, os vínculos são exibidos nos valores de inclinação fornecidos. Caso contrário, serão usadas as inclinações padrão de -2,50%.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
| Ponto, vínculo ou forma | Códigos | Descrição |
|---|---|---|
| P1 | ETW | Margem da pista de rolamento na superfície superior |
| P2 | Articulação | |
| P11 | EPS_Pave2 | Margem do acostamento pavimentado no Pave2 |
| P13 | EPS_Pave3 | Margem do acostamento pavimentado em Pave3 |
| P3 | EPS_Base1 | Margem do acostamento pavimentado na Base1 |
| P4 | EPS_Base2 | Margem do acostamento pavimentado na Base2 |
| P5 | EPS_Base3 | Margem do acostamento pavimentado na Base3 |
| P6 | EPS_SubBase1 | Margem do acostamento pavimentado na Sub-Base1 |
| P7 | EPS_SubBase2 | Margem do acostamento pavimentado na Sub-Base2 |
| P8 | EPS_SubBase3 | Margem do acostamento pavimentado na Sub-Base3 |
| P9 | Daylight_Sub | Ponto de talude de sub-base |
| L1 | Topo, SR | Superfície de declividade concluída |
| L2 | Pave2 | |
| L3 | Pave3 | |
| L4 | Base1 | |
| L5 | Base2 | |
| L6 | Base3 | |
| L7 | Subbase1 | |
| L8 | Sub-base2 | |
| L9 | Sub-base3 | |
| L10 | Referência | |
| L11-L17 | Slope_Link | |
| S1 | SR | |
| S2 | Pave2 | |
| S3 | Pave3 | |
| S4 | Base1 | |
| S5 | Base2 | |
| S6 | Base3 | |
| S7 | Subbase1 | |
| S8 | Sub-base2 | |
| S9 | Sub-base3 |

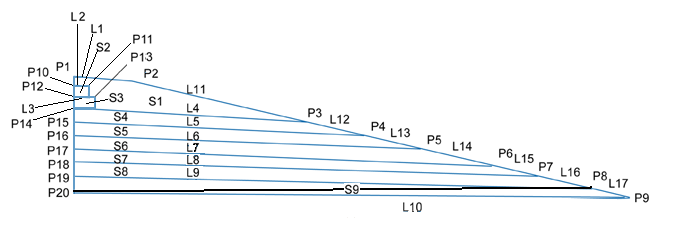

Diagrama de codificação
