UrbanReplaceCurbGutter2

Esta submontagem é utilizada para substituir meio-fio e sarjeta, com a faixa de grama atada à borda interna da calçada existente. A colocação vertical do meio-fio e da sarjeta é controlada por um perfil de projeto da parte traseira do meio-fio.

Para aplicar esta submontagem, as informações do ponto do flange (valor de alinhamento ou deslocamento) são essenciais.

Anexação

O ponto de anexação é o ponto externo/superior da borda da calçada com faixa de grama. Embora teoricamente este ponto de anexação seja para marcar a parte superior da faixa de grama, a localização real do ponto alto da faixa de grama pode variar quando o usuário anexar um ponto marcado apropriado ou um alinhamento e perfil. Portanto, este ponto de anexação é mais de assistência de tempo de layout do que de controle de projeto.

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em formato trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação por meio de um sinal "%" .

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica para inserir a submontagem no lado direito ou no lado esquerdo do ponto de anexação.	Esquerda/Direita	Direita
Deslocamento do ponto do flange a partir de CL	Ponto que define o deslocamento da face do flange da sarjeta. Este deslocamento é como medido da linha base da montagem (ou corredor em estado de corredor).	Numérico	3,6 m 10 pés
Ponto de calçada	Este ponto interno da calçada será utilizado como o ponto alto de faixa de grama. (OPCIONAL)	Sequência	Nenhum
Marcar ponto interno	Marcar ponto do flange - nome de um ponto marcado a ser armazenado no ponto do flange - para posteriores submontagens de reabilitação.	Sequência	Nenhum
	Os parâmetros a seguir são os mesmos da submontagem CurbAndGutterGeneral.
Profundidade de sub-base	Profundidade até a sub-base no ponto do flange. Utilize zero se não houver sub-base.	Numérico, positivo	0,450 m 1,5 pés
Extensão de sub-base	A distância da sub-base é estendida para além da traseira do meio-fio. Utilize zero para terminar a sub-base na parte de trás do meio-fio.	Numérico, positivo	0,3 m 1 pé
Método de inclinação da sub-base	Seleciona se deve se utilizar a inclinação de superelevação da pista externa para a camada da sub-base, ou se deve se definir um valor numérico de inclinação em %	Lista de seleção	Inclinação fixa
% de inclinação da sub-base	% de inclinação da camada da sub-base. Não utilizado se Usar SE estiver definido como Verdadeiro.	Numérico	-2 (%)
Cota A (mm/pol)	Profundidade da sarjeta no ponto do flange.	Numérico, positivo, não zero	175 mm 7 pol
Cota B (mm/pol)	Largura desde o ponto do flange até a linha de fluxo da sarjeta.		400 mm 16 pol
Cota C (mm/pol)	Profundidade do ponto do flange até a linha de fluxo da sarjeta.	Numérico, positivo, não zero	25 mm 1 pol
Cota D (mm/pol)	Altura de meio-fio desde a linha de fluxo da sarjeta até a parte mais alta do meio-fio.	Numérico, positivo, não zero	150 mm 6 pol
Cota E (mm/pol)	Largura desde a linha de fluxo da sarjeta até a traseira do meio-fio.	Numérico, positivo, não zero	200 mm 8 pol
Cota F (mm/pol)	Largura da parte mais alta do meio-fio.	Numérico, positivo, não zero	150 mm 6 pol
Cota G (mm/pol)	Altura da traseira do meio-fio.	Numérico, positivo, não zero	325 mm 13 pol

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D.

Parâmetro	Descrição	Status
Bordo interior da calçada	Isto irá definir o valor de deslocamento para o ponto do lado alto da faixa de grama. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.	Opcional
Ponto do flange	Isto irá estabelecer deslocamento de ponto do flange para iniciar a submontagem. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.	Opcional
Perfil de traseira de meio-fio	Isto ajuda a posicionar meio-fio e sarjeta. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico.	Necessário
Bordo interior da calçada	Isto irá definir o valor de deslocamento para o ponto do lado alto da faixa de grama. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico.	Opcional
EGTopSurf	Nome da superfície existente, usado para determinar o bordo da elevação de pavimento no ponto do flange, e também é usado para determinar a elevação do ponto da calçada se determinado como um deslocamento ou um alinhamento; mas os perfis não são definidos. Os seguintes tipos de objetos podem ser usados como alvos para especificar essas superfícies: superfícies.	Necessário

Se pontos marcados forem fornecidos, parâmetros alvo serão desnecessários e serão ignorados, mesmo se definidos. Se pontos marcados não estiverem definidos, e deslocamentos ou alinhamentos estiverem sendo usados para localizar pontos, torna-se esperado definir perfis através de parâmetros alvo. Se eles não estiverem, esta submontagem terá sua elevação a partir da superfície que é definida nos parâmetros alvo descritos acima.

Se o perfil de traseira de meio-fio não estiver atribuído em definição de corredor, a submontagem abortará com uma mensagem de erro no visualizador de evento.

Parâmetros de saída

Parâmetro	Descrição	Tipo	Padrão
Eixo de rotação da superelevação	Indica se a submontagem suporta o cálculo do eixo de rotação. Para visualizar uma descrição do parâmetro, na janela Propriedades, passe o cursor sobre o parâmetro. Para obter mais informações, consulte Ajustes da linha de declividade de perfil durante a superelevação.	Estática (Descrição)
Inclinação da faixa de grama	Inclinação transversal da faixa de grama projetada	Numérico
Inclinação da sarjeta	Inclinação da sarjeta na nova submontagem de meio-fio e sarjeta	Numérico, positivo

Comportamento

Esta submontagem é utilizada para posicionar um novo meio-fio e sarjeta parametricamente, e pode, opcionalmente, conectar (com uma faixa de grama) tanto com o bordo interior da calçada existente, quanto com uma nova calçada criada com outra submontagem. O posicionamento horizontal de meio-fio e sarjeta é determinado a partir da localização previamente conhecida do ponto do flange. O ponto alto da faixa de grama pode ser localizado tanto por meio de um deslocamento fixo quanto por qualquer outro ponto marcado, tal como bordo interior de calçada. Alternativamente, este ponto pode partir do parâmetro alvo de um alinhamento e perfil. Ponto do flange projetado recentemente, opcionalmente marcado para que ele possa ser usado como entrada posteriormente para substituição de submontagens de pista.

As etapas principais para a conclusão desta submontagem condicional são as seguintes:

1. A partir do deslocamento do ponto do flange e dos parâmetros de entrada, localize o deslocamento de “traseira de meio-fio”.
2. A partir do parâmetro alvo, obtenha a elevação de “traseira de meio-fio" naquela estaca e estabeleça este ponto como P4.
3. A partir deste ponto, estabeleça todos os pontos de meio-fio e sarjeta e vínculos utilizando os parâmetros de entrada (similar ao UrbanCurbGutterGeneral1)
4. Se o ponto marcado de bordo de calçada estiver especificado, estabeleça esse ponto como P10. Se o ponto marcado não estiver associado, procure por parâmetros alvo para alinhamento de “bordo interior de calçada”. Se estiver, então obtenha elevação de perfil ou de parâmetro alvo de superfície.
5. Se nenhum dos dados acima estiver disponível para o lado alto da faixa de grama, utilize o deslocamento conforme definido pelo ponto de anexação para estabelecer um ponto P10.

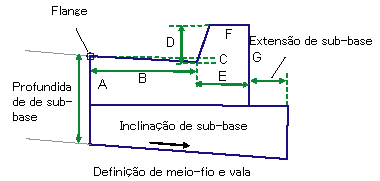

Todos os outros vínculos de meio-fio e sarjeta são inseridos com base nas cotas de parâmetro de entrada Cota A – Cota F. Todas as cotas devem ser positivas, em valores diferentes de zero. Se uma profundidade de sub-base diferente de zero for fornecida, a camada da sub-base é inserida para trás do meio-fio e continua para a largura da extensão da sub-base. A camada da sub-base fecha a parte inferior e traseira do meio-fio, como mostrado no diagrama.

Operação do modo de layout

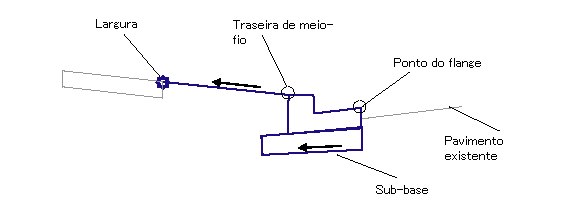

No modo do layout, a submontagem será definida com base no ponto de anexação, e o deslocamento do ponto do flange padrão a partir da linha base. A largura da faixa de grama é computada subtraindo-se a largura total do meio-fio e sarjeta da distância entre o ponto do flange e o ponto de anexação. Utilize 2% de inclinação para calcular o lado baixo da faixa de grama (ou traseira do ponto de meio-fio), a partir do qual o restante do meio-fio e sarjeta será desenhado usando-se os parâmetros de entrada fornecidos.

Ponto, vínculo e códigos da forma

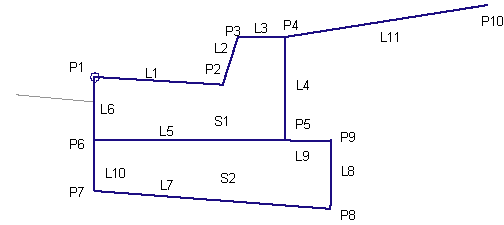

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto/Vínculo	Código	Descrição
P1	Flange	Ponto do flange da sarjeta
P2	Flowline_Gutter	Ponto da linha de fluxo da sarjeta
P3	TopCurb	Topo do meio-fio
P4	BackCurb	Traseira do meio-fio
L1–L6	Meio-fio	Todos os vínculos de meio-fio
L1–L3	Topo	Declividade final no meio-fio e sarjeta
L7	Sub-base Referência
L4, L8, L9	Referência
L11	Topo, Referência, Grama
S1	Meio-fio	Área de concreto de meio-fio e sarjeta
S2	Sub-base

Diagrama de codificação
