ShoulderExtendAll

Essa submontagem insere um acostamento pavimentado com todas as camadas de pavimento, base e sub-base estendidas para a inclinação de talude do acostamento.

Anexação

O ponto de anexação é a margem interna do acostamento pavimentado, que é localizado normalmente no lado externo da margem da pista de rolamento.

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Elevação do talude		Numérico	- 1,667
Deslocamento de talude		Numérico	8,377
Inclinação do talude	O valor da inclinação fixa do vínculo do talude, usado se a opção "manter inclinação” for utilizada.	Numérico, positivo	4 ( : 1)
Lado	Especifica para inserir a submontagem no lado direito ou no lado esquerdo do ponto de anexação.	Esquerda/Direita	% Direita
Largura do acostamento	O valor da largura fixa do vínculo da talude, usado se a opção ”manter largura” for utilizada.	Numérico, positivo	8.000 pés
Utilizar a inclinação da superelevação	Especifica para utilizar a inclinação da especificação de superelevação definida na linha base.	Lista de seleção: Não Acostamento externo esquerdo Acostamento interno esquerdo Acostamento interno direito Acostamento externo direito	Não
Direção de inclinação do acostamento	Especifica se as inclinações de acostamento estão longe do coroamento ou em direção a este	Lista de seleção: Fora do coroamento Em direção ao coroamento	Fora do coroamento
Inclinação % do acostamento	Inclinação transversal padrão da superfície de forma. Esse valor é usado se a inclinação da superelevação não for usada ou não for especificada para a linha base.	Numérico	- 2,0 %
Tipo de talude de sub-base	Selecione se você deseja manter o vínculo de talude para uma inclinação fixa com largura variável ou mantê-lo em uma largura fixa com inclinação variável	Lista de seleção: a) Manter inclinação, ajustar a largura, b) Manter largura, ajustar a inclinação	Manter a inclinação, ajustar a largura
Inclinação do talude	O valor da inclinação fixa do vínculo do talude, usado se a opção "manter inclinação” for utilizada.	Numérico, positivo	4 ( : 1)
Largura do talude	O valor da largura fixa do vínculo da talude, usado se a opção ”manter largura” for utilizada.	Numérico, positivo	5,40 pés 1,8 m
Superelevar sub-base	Especifica o uso da inclinação de superelevação do acostamento para a sub-base		Não
% inclinação da sub-base	Inclinação transversal padrão da superfície de forma. Esse valor é usado se a inclinação de superelevação não for usada ou não for especificada para o alinhamento da linha base.	Numérico	- 2,0 %
Profundidade do Pavimento 1	A espessura da camada Pave1 (zero para omitir)	Numérico, não negativo	0,083 pés
Profundidade Pave2	A espessura da camada Pave2 (zero para omitir)	Numérico, não negativo	0,083 pés
Profundidade base	Espessura da camada base (zero para omitir)	Numérico, não negativo	0,0333 pés
Profundidade de sub-base	Espessura da camada de sub-base (zero para omitir)	Numérico, não negativo	1,000 pés

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para obter mais informações, consulte no Guia de Ajuda do Usuário no AutoCAD Civil 3D.

Parâmetro	Tipo de atribuição	Status
Largura do acostamento	Pode ser utilizada para substituir a largura fixa de acostamento e vincular a margem do acostamento com um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.	Opcional

Parâmetros de saída

Parâmetro	Descrição	Tipo
Inclinação do talude	Inclinação do vínculo de talude	Numérico
Deslocamento de talude	Deslocamento do ponto de talude de subdeclividade	Numérico
Elevação do talude	Elevação do ponto de talude de subdeclividade	Numérico
Largura do acostamento	Largura do acostamento pavimentado	Numérico
Inclinação do acostamento	Inclinação do acostamento pavimentado	Numérico

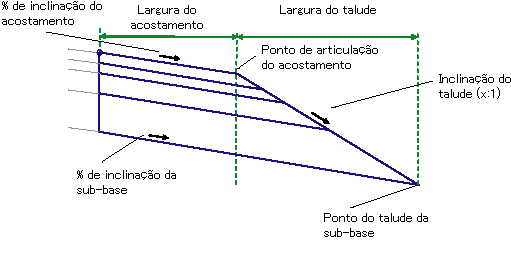

Comportamento

A declividade final do acostamento é inserida para a largura do acostamento determinada e para a inclinação de acostamento padrão para fora do ponto de anexação. O vínculo de sub-base é inserido a partir do ponto de anexação, com início na profundidade de sub-base abaixo da declividade final.

O vínculo do talude do acostamento pode ser inserido tanto com uma inclinação fixa (Manter inclinação do talude = verdadeiro), quanto com uma largura fixa (Manter inclinação do talude = Falso). Se uma inclinação fixa for utilizada, o vínculo do talude será estendido a partir da borda externa do acostamento até que ele cruze com o vínculo de sub-base. Caso contrário, a camada da sub-base será estendida para a largura do talude além da margem externa do acostamento, e o vínculo do talude será conectado com o final da sub-base.

Os vínculos da superfície Pave 1, Pave 2 e Base são inseridos paralelamente à declividade final nas profundidades determinadas até que eles cruzem com o vínculo do talude do acostamento.

Operação do modo de layout

No modo de layout, esta submontagem exibe os vínculos que compõem o acostamento para uma situação de normal de rodovia coroada, usando a elevação da inclinação transversal padrão do acostamento e da sub-base.

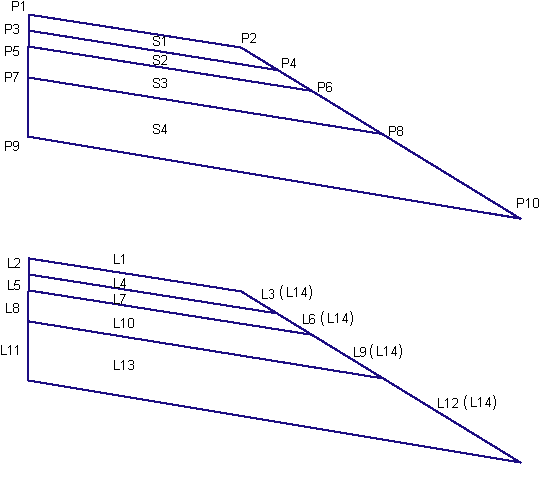

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Tipo	Código	Descrição
P2	EPS	Margem do acostamento pavimentado, declividade final
P4	EPS_Pave1	Margem do acostamento pavimentado em Pave1
P6	EPS_Pave2	Margem do acostamento pavimentado em Pave2
P8	EPS_Base	Margem do acostamento pavimentado na base
P10	Daylight_Sub	Ponto de talude de sub-base
L1	Topo, Pavimento	Declividade final pavimentada
L3	Pavimento	Declividade final pavimentada
L4	Pave1	Top do Pavimento 2
L6	Pave1	Top do Pavimento 2
L7	Pave2	Top do Pavimento 3
L9	Pave2	Top do Pavimento 3
L10	Base	Topo do curso base
L12	Base	Topo do curso base
L13	Sub-base, Referência	Parte inferior da sub-base, referência
L14	Slope_Link	Formação de superfície superior. L14 é o vínculo conectando P2-P10, P2-P8, P2-P6, P2-P4, dependendo de qual é o menor vínculo
S1	Pave1
S2	Pave2
S3	Base
S4	Sub-base

Nota:

L14 é o novo vínculo conectando P2-P10, P2-P8, P2-P6 ou P2-P4 dependendo de qual é o menor vínculo.
