Defensa

Essa submontagem cria, na montagem, uma forma simples de defensa.

Essa submontagem faz parte de um grupo de submontagens de Introdução usada para modelagem de rodovia simples e para fins de treinamento e tutorial.

Anexação

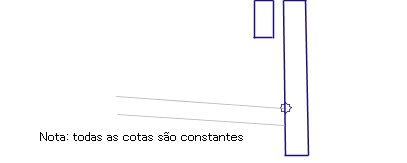

O ponto de anexação fica na borda interna do pilar, no nível de declividade final.

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica em qual lado a submontagem deve ser colocada.	Esquerdo/Direito	Direita

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte do AutoCAD Civil 3D

Parâmetros alvo: nenhum.

Parâmetros de saída

Nenhum.

Comportamento

A submontagem cria duas formas retangulares para o pilar e o gradil. As cotas são fixas e não podem ser alteradas pelo usuário. O pilar é estendido para baixo, a partir do ponto de anexação, a uma distância fixa abaixo da declividade final.

Operação do modo de layout

No modo de layout, esta submontagem desenha o pilar e trilho com as cotas fixas.

Ponto, vínculo e códigos da forma

O código “Defensa” é atribuído a todos os pontos. Nenhum vínculo ou código de forma são atribuídos.
