Esta submontagem amplia uma rodovia dividida existente estendendo pelas bordas da pista de rolamento para dentro acima de um canteiro central em depressão, com uma barreira assimétrica na linha de centro para resolver diferenças de elevação. Ele inclui uma opção para vincular a elevação da parte superior da barreira a um perfil predefinido.
Anexação
O ponto de anexação é o centro da base da barreira.
Parâmetros de entrada
Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
|
Profundidade de sobreposição |
Espessura das camadas de sobreposição do canteiro central. |
Numérico, positivo |
0,100 m 0,3 pés |
|
Deslocamento de inserção à esquerda |
Deslocamento onde a camada da extensão do canteiro central começa no lado esquerdo. |
Numérico |
0,0 |
|
Deslocamento de amostra interior à esquerda |
Deslocamento do ponto de amostra interior no lado esquerdo. A inclinação do lado esquerdo é calculada na superfície existente entre os pontos de amostra. |
Numérico |
0,0 |
|
Deslocamento de amostra exterior à esquerda |
Deslocamento do ponto de amostra exterior no lado esquerdo. A inclinação do lado esquerdo é calculada na superfície existente entre os pontos de amostra. |
Numérico |
0,0 |
|
Inserir deslocamento à direita |
Deslocamento onde a camada da extensão da camada do canteiro central começa no lado direito. |
Numérico |
0,0 |
|
Deslocamento de amostra interior à direita |
Deslocamento do ponto de amostra interior no lado direito. A inclinação do lado direito é calculada na superfície existente entre pontos de amostra. |
Numérico |
0,0 |
|
Deslocamento de amostra exterior à direita |
Deslocamento do ponto de amostra exterior no lado direito. A inclinação do lado direito é calculada na superfície existente entre pontos de amostra. |
Numérico |
0,0 |
|
Cota A (milímetros ou polegadas) |
Altura da barreira desde a base no lado alto do canteiro central até o topo da barreira. |
Numérico, positivo |
810 mm 32 pol |
|
Cota B (milímetros ou polegadas) |

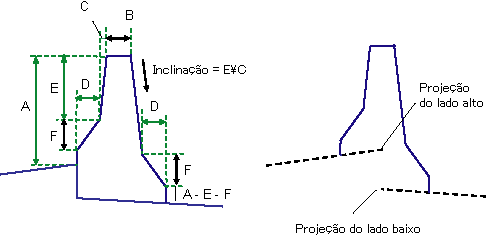

Como mostrado no diagrama. |
Numérico, positivo |
232 9 pol |
|
Cota C (milímetros ou polegadas) |
Como mostrado no diagrama. |
Numérico, positivo |
59 mm 2 pol |
|
Cota D (milímetros ou polegadas) |
Como mostrado no diagrama. |
Numérico, positivo |
125 mm 5 pol |
|
Cota E (milímetros ou polegadas) |
Como mostrado no diagrama. |
Numérico, positivo |
557 mm 22 pol |
|
Cota F (milímetros ou polegadas) |
Como mostrado no diagrama. |
Numérico, positivo |
178 mm 7 pol |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para obter mais informações, consulte no Guia de Ajuda do Usuário no AutoCAD Civil 3D.
|
Parâmetro |
Descrição |
Status |
|---|---|---|
|
Superfície existente |
Nome da superfície que define a rodovia existente. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta superfície: superfícies. |
Necessário |
|
Topo da barreira |
Pode ser utilizado para vincular a parte superior da barreira à elevação de um perfil. A cota E pode variar para alcançar a altura calculada da barreira. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. |
Opcional |
|
Deslocamento de inserção à esquerda |
Pode ser utilizado para calcular o deslocamento do ponto de inserção esquerdo utilizado de um alinhamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico. |
Opcional |
|
Deslocamento de amostra interior à esquerda |
Pode ser utilizado para calcular o deslocamento do ponto de amostra interno esquerdo a partir de um alinhamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico. |
Opcional |
|
Deslocamento de amostra exterior à esquerda |
Pode ser utilizado para calcular o deslocamento do ponto de amostra externo esquerdo a partir de um alinhamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico. |
Opcional |
|
Inserir deslocamento à direita |
Pode ser utilizado para calcular o deslocamento do ponto de inserção direito a partir de um alinhamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico. |
Opcional |
|
Deslocamento de amostra interior à direita |
Pode ser utilizado para calcular o deslocamento do ponto de amostra interno direito a partir de um alinhamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico. |
Opcional |
|
Deslocamento de amostra exterior à direita |
Pode ser utilizado para calcular o deslocamento do ponto de amostra externo direito a partir de um alinhamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico. |
Opcional |
Parâmetros de saída
Nenhum.
Comportamento

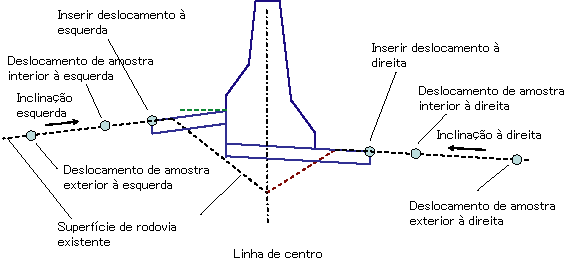

As inclinações esquerda e direita são calculadas entre os pontos de amostra em cada lado. Linhas a partir dos pontos de corte são estendidas para dentro nestas inclinações até a linha de centro. O lado com a elevação mais alta na linha de centro determina o lado controlador para a altura mínima da barreira.
O deslocamento da base da barreira no lado alto é calculado a partir das cotas determinadas. A camada de sobreposição no lado alto é estendida a partir do ponto de corte até este deslocamento.
A camada de sobreposição no lado baixo é estendida a partir do ponto de corte até o deslocamento da base da barreira no lado alto.
A barreira é construída a partir do ponto base no lado alto, fechando para a parte superior da camada de sobreposição no lado baixo, conforme mostrado no diagrama.
Se um perfil de topo da barreira for fornecido como um parâmetro alvo, a altura da barreira será controlada pelo perfil. A cota E pode variar para alcançar esta altura.
Operação do modo de layout
No modo do layout, um canteiro central e uma barreira simétricos são desenhados com as cotas fixas mostradas abaixo. Esta é a mesma imagem que é desenhada no modo do layout para a submontagem OverlayMedianAsymmetrical.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
|
Ponto, vínculo ou forma |
Código |
Descrição |
|---|---|---|
|
P1, P5 |
ETW |
Início da extensão do canteiro central no topo da sobreposição |
|
P3, P7 |
ETW_Overlay |
Início da extensão do canteiro central na parte inferior da sobreposição |
|
Todos os pontos de barreira |
Barreira |
|
|
L1, L5 |
Topo |
Parte superior exposta das camadas sobrepostas |
|
L2 - L4 |
Sobreposição |
|
|
L7 - L9 |
Sobreposição |
|
|
Todos os vínculos de barreira |
Barreira |
|
|
S1, S2 |
Sobreposição |
|
|
S3 |
Barreira |

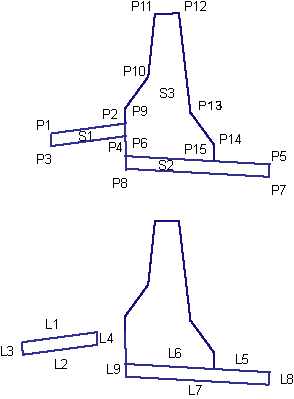

Diagrama de codificação
A imagem de espelho será aplicada quando o lado alto do canteiro central estiver no lado direito em vez do lado esquerdo.
