LaneSuperelevationAOR

Essa submontagem cria uma representação de seção transversal para uma pista de rolamento, aplicando o valor da superelevação externa ou externa da inclinação da pista para o alinhamento da linha base do modelo de corredor.

É utilizado para a maioria das rodovias não divididas ou rodovias divididas sem pista de inclinação nas laterais. Também pode ser utilizada para as pistas externas ou internas divididas coroadas ou rodovias interrompidas. A estrutura de pavimentação segue as normas descritas em “Estrutura de pavimentação nas seções pavimentadas” na ajuda do AutoCAD Civil 3D.

Anexação

O ponto de anexação é a aresta interina da pista na superfície de declividade final. Este componente pode ser anexado à esquerda ou à direita.

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica em qual lado a submontagem deve ser colocada.	Esquerdo/Direito	Direita
Largura	Largura da pista a partir do deslocamento da margem interna para o deslocamento da margem externa	Numérico, positivo	3,6 m 12,0 pés
Inclinação padrão	A inclinação padrão da pista a ser utilizada quando a inclinação de superelevação para o alinhamento não está definida.	Numérico	-2,0
Profundidade Pave1	A espessura da camada Pave1 (zero para omitir)	Numérico, não negativo	0,025 m 0,083 pés
Profundidade Pave2	A espessura da camada Pave2 (zero para omitir)	Numérico, não negativo	0,025 m 0,083 pés
Profundidade base	Espessura da camada base (zero para omitir)	Numérico, positivo	0,100 m 0,333 pés
Profundidade de sub-base	Espessura da camada de sub-base (zero para omitir)	Numérico, não negativo	0,300 m 1,0 pés
Utilizar superelevação	Especifica o uso da inclinação de superelevação para a pista	Lista de seleção: Pista esquerda externa Pista esquerda interna Pista direita externa Pista direita interna Nenhum	Nenhum
Direção da inclinação	Especifica se as inclinações da pista estão longe do coroamento ou em direção ao coroamento	Lista de seleção: Fora do coroamento Em direção ao coroamento	Fora do coroamento
Pivô potencial	Especifica se os pontos externos e internos estão disponíveis para utilizar como o eixo de rotação dos pontos de giro	Lista de seleção: Sim Não	Sim
Código do ponto interno	Especifica o tipo de ponto para a aresta interna da pista	Lista de seleção: Coroamento Bordo de pavimento (ETW) Margem de pista (Faixa) Nenhum	Coroamento
Código do ponto externo	Especifica o tipo de ponto para a aresta externa da pista	Coroamento Bordo de pavimento (ETW) Margem de pista (Faixa) Nenhum	Bordo de pavimento (ETW)

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D

Parâmetro	Descrição	Status
Largura da pista	Pode ser utilizada para substituir a largura fixa de pista e vincular a margem da pista de rolamento com um alinhamento de deslocamento. Os seguintes tipos de objeto podem ser usados como alvos para especificar a largura: alinhamentos, polilinhas, linhas do recurso ou imagens do levantamento topográfico.	Opcional
Elevação externa	Pode ser utilizada para substituir a inclinação de pista normal e vincular a margem externa da pista de rolamento com a elevação de um perfil. Os seguintes tipos de objeto podem ser usados como alvos para especificar a elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico.	Opcional

Parâmetros de saída

Parâmetro	Descrição	Tipo
Largura da pista	Largura da pista	Numérico
Inclinação da pista	% de inclinação da pista	Numérico

Comportamento

A inclinação da superelevação da pista é obtida com as especificações da superelevação para o alinhamento da linha base. Você pode especificar qual inclinação da superelevação é usada para a pista.

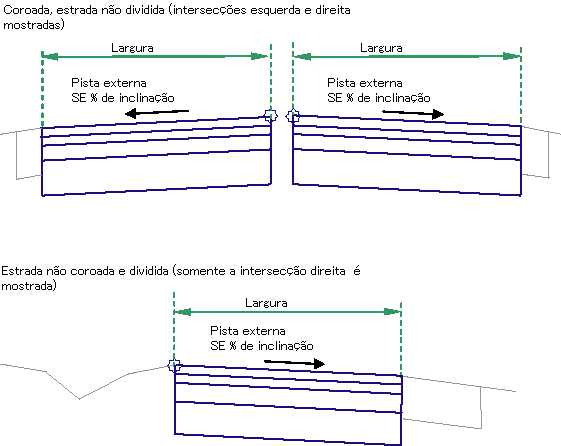

Começando no ponto de anexação, uma superfície de declividade final e uma subdeclividade paralela são inseridas usando a largura e profundidade especificadas, e a inclinação de superelevação. Os vínculos verticais fecham a forma em qualquer extremidade da pista.

Se um nome de alinhamento horizontal de deslocamento for atribuído para a largura durante a modelagem de corredores, a largura da pista irá variar para coincidir com o deslocamento do alinhamento. Essa a submontagem pode ser utilizada em montagens que acomodam o eixo de rotação dos pontos de giro em diferentes tipos de rodovias coroadas ou planas. Para obter mais informações, consulte Criar um montagem que suporta o eixo de rotação de pontos de giro da superelevação.

Operação do modo de layout

No modo de layout, esta submontagem exibe todos os vínculos de pista usando os parâmetros de entrada largura e profundidade com uma inclinação de -2%.

Quando Giro potencial for definido como Sim, marcadores indicam os pontos de giro potenciais nos pontos internos e externos.

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Nota: Se o Ponto da coroa interno estiver definido como Não, P1, P3, P5, P7 e P9 não serão codificados.

Ponto, vínculo ou forma	Código	Descrição
P1	Coroamento	Ponto de coroamento na declividade final (opcional)
P2	ETW	Margem interna da pista na declividade final
P3	Crown_Pave1	Ponto de coroamento na camada Pave1 (opcional)
P4	ETW_Pave1	Margem interior da pista em Pave.
P5	Crown_Pave2	Ponto de coroamento na camada Pave2 (opcional)
P6	ETW_Pave2	Margem interna da pista em Pave2
P7	Crown_Base	Ponto de coroamento no grau de base (opcional)
P8	ETW_Base	Margem interna da pista na base
P9	Crown_Sub	Ponto de coroamento no grau de sub-base (opcional)
P10	ETW_Sub	Margem interna da pista na sub-base
L1	Topo, Pavimento	Superfície com declividade final
L2	Pave1	Superfície Pave1
L3	Pave2	Superfície Pave2
L4	Base	Superfície base
L5	Sub-base Referência	Superfície de sub-base
S1	Pave1	Área entre a declividade final e Pave1
S2	Pave2	Área entre Pave1 e Pave2
S3	Base	Área entre Pave2 e Base
S4	Sub-base	Área entre Base e Sub-base

Diagrama de codificação
