Essa submontagem insere uma estrutura de parede de contenção com um acostamento pavimentado e inclinações de amarração especiais para uma valeta existente.
Esta submontagem pode colocar uma barreira opcional no topo da parede e uma chave opcional abaixo da sapata.
Anexação
O ponto de anexação no interior do acostamento.
Parâmetros de entrada
Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.
| Parâmetro | Descrição | Tipo | Padrão |
|---|---|---|---|
| Lado |
Especifica para inserir a submontagem no lado direito ou no lado esquerdo do ponto de anexação. |
Esquerdo/Direito | Direita |
| Largura do acostamento | Largura do acostamento a partir do ponto de anexação | Numérico, positivo |
4,0 pés 1,33 m |
| Profundidade do Pavimento 1 | Profundidade de Pave 1, insira zero se não houver Pave 1 | Numérico, positivo |
0,083 pés 0,025 m |
| Profundidade Pave2 | Profundidade de Pave 2, insira zero se não houver Pave 2 | Numérico, positivo |
0,083 pés 0,025 m |
| Profundidade base | Profundidade da camada base |
Numérico, positivo |
0,333 pés 0,1 m |
|
Profundidade de sub-base |
Espessura da camada da sub-base |
Numérico, positivo |
0,3 m 1,0 pés |
| Largura de parede | Especifica a largura da parede. | Numérico |
0,958 pés 0,292 m |
| Cobertura da sapata | A profundidade da cobertura desde o topo da sapata até a linha da declividade final na parte de trás da parede em aterro ou até o gancho quando em corte. | Numérico |
1,667 pés 0,50 m |
| Chave | Especifica para adicionar uma chave opcional abaixo da sapata | Booleano | Sim |
| Utilizar barreira | Especifica utilização de uma barreira no topo da parede | sequência de caracteres, (a) Sim, (b) Não | Sim |
| Utilizar a inclinação da superelevação |
Especifica o uso da inclinação da superelevação |
Lista de seleção | Não |
| Direção da inclinação |
Especifica se as inclinações de acostamento estão longe do coroamento ou em direção a este |
Lista de seleção | Fora do coroamento |
| Inclinação de acostamento padrão | Inclinação transversal padrão da superfície de forma. Esse valor é usado se a inclinação de superelevação não for usada ou não for especificada para o alinhamento da linha base. | Numérico, positivo | - 2,0% |
| Largura da calçada | Largura do vínculo na calçada na ligação de inclinação | Numérico, positivo |
3,300 pés 1,0 m |
| Inclinação da calçada | Largura do vínculo na calçada (declividade/tipo de inclinação) | Numérico | 25 % |
| Inclinação de aterro | Inclinação de preenchimento de vínculo da calçada para o ponto de ligação (Tipo de Inclinação) | Numérico | 2,00: 1 |
| Largura da sapata | Largura do ponto da valeta ao ponto de ligação (a borda interna da valeta) | Numérico, positivo |
1,670 pés 0,5 m |

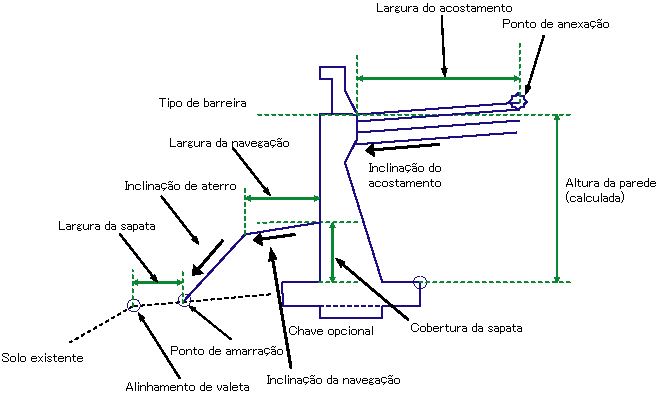

A altura da parede é determinada a partir da parte superior da sapata para ponto de anexação de elevação do solo na face vertical, o que for maior. Inclinação de paredes desgastadas, largura da sapata, deslocamento da parede de face vertical, chave opcional de cotas, e a localização da chave de centro são todas as funções da altura da parede.
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D.
| Parâmetro | Descrição | Status |
|---|---|---|
| Margem do acostamento | Podem ser utilizados para substituir a inclinação do acostamento por ligação a um perfil. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
| Deslocamento de valeta | Perfil de borda interior da valeta utilizado para localizar o ponto de ligação. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico. | Necessário |
| Superfície com tirante | Superfície de solo existente para amarração em relação à valeta e a largura da sapata especificadas. Os seguintes tipos de objetos podem ser usados como alvos para especificar essas superfícies: superfícies. | Necessário |
Parâmetros de saída
Nenhum.
Comportamento
Essa submontagem pode ser inserida à esquerda ou à direita. O ponto de anexação é assumido como estando na extremidade da faixa de domínio, a partir de onde os acostamentos pavimentados serão desenhados como especificado por esta submontagem
A elevação do topo da sapata é determinada a partir do ponto de trabalho para a borda interior de calçada, subtraindo a cobertura da sapata do vínculo de amarração no deslocamento do canto externo da sapata. A altura da parede (H) é calculada entre a borda externa do acostamento e o topo da sapata. Se a opção Chave está definida como Não, a base da sapata será um vínculo único horizontal. Se a opção Chave for utilizada, os vínculos definem a chave opcional inserida.
Nota: uma pequena folga (0,001 para M) é deixada entre as camadas do pavimento e a face interna da parede. Isto é para facilitar a análise do material usando o recurso de Levantamento de quantidade, conforme mostrado no detalhe abaixo.
Operação do modo de layout
No modo do layout, a submontagem desenha a forma da parede de retenção conforme especificado pelo os valores de parâmetros de entrada, presumindo que a submontagem esteja em uma condição de aterro.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
| Ponto/Vínculo | Códigos | Descrição |
|---|---|---|
| P2 | Talude | |
| P3 | Walk_Edge | Margem da largura da navegação |
| P14 | RW_Hinge | |
| P12 | RW_Inside | Pode ser utilizado como linhas obrigatórias na criação de superfície de referência |
| P5 | RW_Outside | Pode ser utilizado como linhas obrigatórias na criação de superfície de referência |
| L1, L2, L3 | Topo | |
| L2, L3 | Parede | |
| L4,L5,L6 | Sapata | Parte inferior da sapata |
| L7 | Pave1 | |
| L8 | Pave2 | |
| L9 | Base, Footing_Bottom | |
| S1 | RWall | |
| S2 | Barreira | |
| S3 | Pave1 | |
| S4 | Pave2 | |
| S5 | Base |

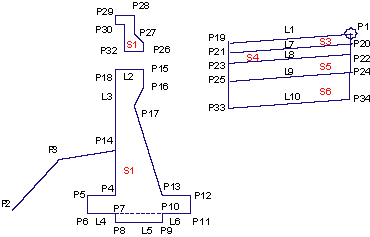

Diagrama de codificação
