StrippingTopSoil

Esta submontagem é utilizada para especificar a raspagem da camada superior do solo para uma profundidade especificada.

Anexação

O ponto de anexação está dentro do vínculo de raspagem.

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica para inserir a submontagem no lado direito ou no lado esquerdo do ponto de anexação.	Esquerda/Direita/Direita	Direita
Profundidade da decapagem	Especifica a profundidade do solo para remover.	Numérico	0,05 m 0,167 pés
Largura da decapagem	Especifica a largura da região de raspagem da camada superior do solo.	Numérico	5 m 16.67 pés
Inclinação lateral	Inclinação lateral padrão da extensão de decapagem, a partir do ponto original de talude até o início da inclinação posterior.	Numérico	-2 (:1)
Inclinação posterior	Inclinação posterior para nivelar a partir da parte inferior da decapagem de volta para chão existente	Numérico, positivo	2 (:1)

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para obter mais informações, consulte no Guia de Ajuda do Usuário no AutoCAD Civil 3D.

Parâmetro	Descrição	Status
Largura da decapagem	Pode ser utilizada para substituir a largura fixa da raspagem e vincular com um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.	Opcional
Superfície existente	Nome da superfície existente até inclinação anterior a partir da parte inferior da decapagem. Os seguintes tipos de objetos podem ser usados como alvos para especificar essas superfícies: superfícies.	Necessário

Parâmetros de saída

Nenhum.

Comportamento

Essa submontagem insere vínculos paralelos que definem a parte inferior da camada de decapagem, abaixo de uma superfície específica. A raspagem começa no ponto de inserção justo abaixo da superfície especificada. Um vínculo de inclinação lateral é colocado a partir do ponto de inserção para o lado especificado nos parâmetros de entrada. Este vínculo é desenhado até que a diferença de elevação entre seu ponto mais baixo e o solo existente seja igual a profundidade de “raspagem".

De forma similar, um vínculo de inclinação posterior é desenhado da superfície da camada de solo superior no deslocamento especificado pela “largura de raspagem” a partir do ponto de inserção. Novamente, a profundidade deste vínculo é tal que a diferença de elevação na parte inferior do vínculo, em relação a superfície da camada superior do solo seja igual a profundidade de raspagem.

Agora uma série de vínculos paralelos a superfície da camada superior do solo são inseridos conectando acima dos dois novos vínculos para definir a camada de raspagem.

Para inserir vínculos verticais no ponto de inserção, e ou em outra extremidade da raspagem. especifique os valores da inclinação lateral ou da inclinação posterior como zero.

Operação do modo de layout

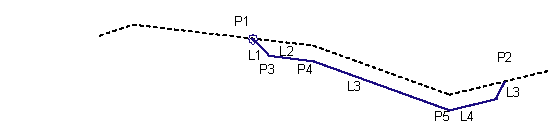

No modo de layout, os vínculos da inclinação lateral e da inclinação posterior são adicionados usando os parâmetros de entrada. Conectando a parte inferior destes dois vínculos, uma linha horizontal foi adicionada para representar a camada de raspagem.

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto/Vínculo	Códigos	Descrição
P2	Daylight_Strip	Ponto de talude do vínculo da inclinação posterior de decapagem
Todos os vínculos	Decapagem	Vínculos de decapagem
