BasicShoulder

Essa submontagem cria um acostamento simples pavimentado com acabamento de declividade e sub-base.

Essa submontagem faz parte de um grupo de submontagens de Introdução usada para modelagem de rodovia simples e para fins de treinamento e tutorial.

Anexação

O ponto de anexo é a margem interior da pista na superfície de acostamento de declividade concluída.

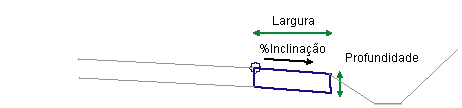

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica em qual lado a submontagem deve ser colocada.	Esquerdo/Direito	Direita
Largura	Largura do acostamento	Numérico, positivo	0,9 m 3 pés
Profundidade	Profundidade da declividade final de sub-base	Numérico, positivo	0,2 m 0,67 pés
%Inclinação	% de inclinação do acostamento	Numérico	-4%

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte do AutoCAD Civil 3D

Parâmetros alvo: nenhum.

Parâmetros de saída

Nenhum.

Comportamento

Os vínculos de acostamentos são inseridos para fora do ponto de anexação na largura especificada, inclinação, e profundidade.

Operação do modo de layout

No modo de layout, esta submontagem desenha a faixa utilizando os parâmetros de entrada.

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Códigos	Descrição
P2	EPS	Margem do acostamento pavimentado na declividade final
P4	EPS_Sub	Margem do acostamento pavimentado em sub-base
L1	Topo, Pavimento	Declividade final pavimentada
L3	Referência, Sub-base	Sub-base
S1	Pave1
