LinkSlopesBetweenPoints

Essa submontagem é usada para inserir vínculos de intersecção entre dois pontos.

É de uso típico localizar inclinações de intersecção em uma valeta em forma de V, entre as bordas de duas rodovias adjacentes ou misturadas. Uma valeta com fundo plano também pode ser especificada.

Anexação

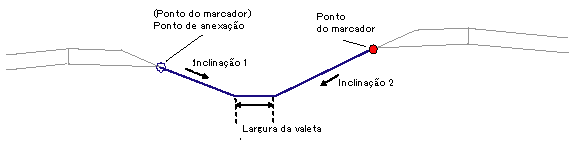

O ponto de anexação fica na borda externa da inclinação de intersecção esquerda ou direita, e o ponto de marcador previamente definido precisa estar na borda externa oposta. Não importa qual ponto está à esquerda ou à direita do outro. Quando solicitado pelo ponto de marcador, escolha o ponto de anexação. Assegure-se de definir o nome do ponto marcado e definir o nome do ponto marcado nesta submontagem.

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Nome do ponto marcado	Nome do ponto marcado previamente definido	Sequência	Nenhum
Inclinação 1	Inclinação (x: 1) do vínculo se estendendo para dentro a partir do ponto de anexação Os valores de inclinação negativos são descendentes.	Numérico	-4 ( : 1)
Inclinação 2	Inclinação (x): 1) do vínculo se estendendo para dentro a partir do ponto marcado	Numérico	-4 ( : 1)
Largura da valeta	Largura do fundo da valeta do canteiro central (zero para uma valeta em V)	Numérico, positivo	0,6 m 2 pés

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para obter mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D.

Parâmetros alvo: nenhum.

Parâmetros de saída

Nenhum.

Comportamento

As localizações do ponto de anexação e do ponto marcado são determinadas. O ponto marcado pode estar tanto à direita quanto à esquerda do ponto de anexação. Os vínculos são estendidas para dentro na Inclinação 1 a partir do ponto de anexação, e na Inclinação 2 a partir do ponto marcado, até que efetuem a intersecção. Se uma largura de valeta diferente de zero for fornecida, um vínculo horizontal do fundo da valeta é ajustado nas inclinações dos lados com intersecção.

Operação do modo de layout

No modo de layout, esta submontagem calcula e exibe os vínculos de intersecção e fundo de valeta opcional, com base nos parâmetros de entrada fornecidos e nas localizações relativas do ponto de anexação e ponto marcado.

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P2	Ditch_In Valeta	Para largura de valeta diferente de zero, a borda da valeta mais próxima do ponto de anexação. Se a largura da valeta for zero, utilize Valeta.
P3	RMedDitch	Para largura de valeta diferente de zero, a borda da valeta mais próxima do ponto de anexação.
L1 – L3	Topo Referência	Declividade final em acostamento não pavimentado e nos vínculos do canteiro central

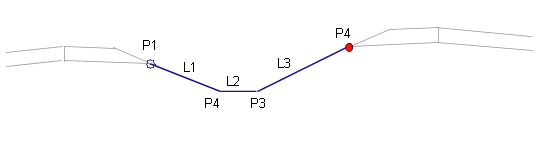

Diagrama de codificação
