OverlayWidenMatchSlope1

Essa submontagem substitui um lado de uma estrada existente e adiciona uma ou mais pistas de rolamento às bordas esquerda e direita ao corresponder às inclinações da pista existente.

Anexação

O ponto de fixação encontra-se na borda interna da parte superior da camada de sobreposição.

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Deslocamento de ponto da amostra	Deslocamento do ponto da amostra, que pode ser em qualquer lugar entre o ponto de inserção e a próxima interrupção da inclinação na superfície da estrada existente. São localizações típicas de ponto de amostra a estrada coroada, ou o oposto da margem da pista de rolamento, se a estrada não for coroada.	Numérico	0,0
Inserir deslocamento de ponto	Deslocamento do ponto de inserção, que encontra-se normalmente na margem da pista de rolamento onde o alargamento deve ocorrer	Numérico	0,0
Profundidade de sobreposição	Profundidade da sobreposição acima da declividade final existente	Numérico, positivo	0,100 m 0,30 pés
Largura	Largura da pista de alargamento	Numérico, positivo	3,6 m 12,0 pés
Profundidade Pave1	Espessura da camada Pave1 para o alargamento da pista; zero para omitir	Numérico, positivo	0,025 m 0,083 pés
Profundidade Pave2	Espessura da camada Pave2 para o alargamento da pista; zero para omitir	Numérico, positivo	0,025 m 0,083 pés
Profundidade base	Espessura da camada base para o alargamento da pista	Numérico, positivo	0,100 m 0,333 pés
Profundidade de sub-base	Espessura da camada de sub-base para o alargamento da pista	Numérico, positivo	0,300 m 1,0 pés

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para obter mais informações, consulte no Guia de Ajuda do Usuário no AutoCAD Civil 3D.

Parâmetro	Descrição	Status
Superfície existente	Nome da superfície que define a rodovia existente. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta superfície: superfícies.	Necessário
Deslocamento de ponto da amostra	Pode ser utilizado para substituir o deslocamento de ponto de amostra fixo e vinculá-lo a um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.	Opcional
Inserir deslocamento de ponto	Pode ser utilizada para substituir a deslocamento do ponto fixo inserido e vincular o ponto com um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.	Opcional
Largura	Pode ser utilizada para substituir a largura fixa de pista de alargamento e vincular a margem da pista de rolamento com um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.	Opcional

Parâmetros de saída

Parâmetro	Descrição	Tipo
%Inclinação	A inclinação calculada na superfície existente do ponto de amostra ao ponto de inserção	Numérico

Comportamento

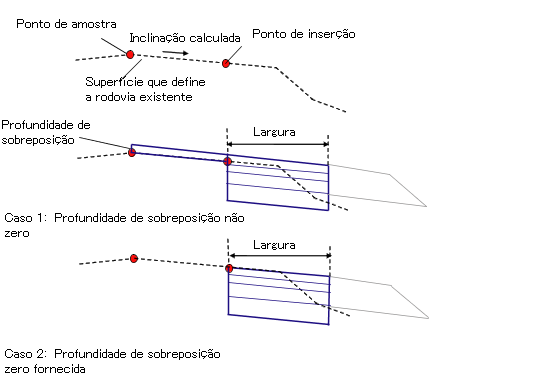

As elevações do ponto de amostra e do ponto de inserção na superfície existente são determinados, e a inclinação é calculada entre esses dois pontos. Uma camada de sobreposição é adicionada acima da pista existente na mesma inclinação da profundidade da sobreposição. Uma forma de sobreposição fechada é criada ao substituir um ou mais vínculos acima da declividade existente. A pista de expansão é anexada fora da sobreposição no deslocamento de inserção usando a inclinação calculada.

As camadas de pavimento são fechadas com vínculos verticais em cada extremidade. Um único vínculo vertical também é colocado da margem interna da sub-base à superfície existente.

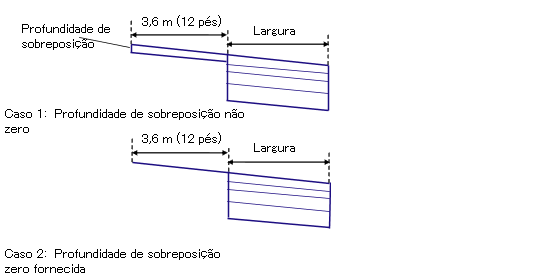

Operação do modo de layout

No modo de layout, esta submontagem é anexada a qualquer ponto conveniente. A camada de sobreposição é mostrada em uma profundidade uniforme para uma largura de 3.6 metros ou 12 pés em uma inclinação de -2%. A pista de alargamento se estende da borda da sobreposição nas larguras e profundidades determinadas na inclinação de -2%.

No modo de modelagem, as formas se ajustam às condições determinadas pelo ponto de amostra, ponto de inserção e superfície existente.

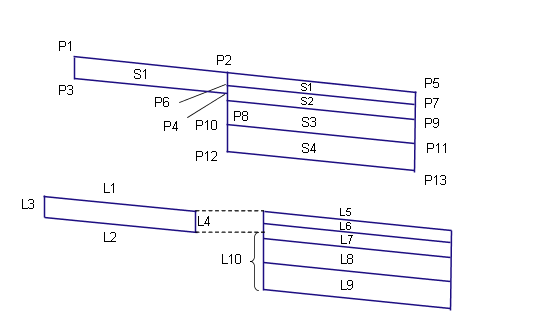

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P5	ETW	Margem externa da pista de alargamento na declividade final
P7	ETW_Pave1	Margem externa da pista de alargamento no Pave1
P9	ETW_Pave2	Margem externa da pista de alargamento no Pave2
P11	ETW_Base	Margem externa da pista de alargamento na bases
P13	ETW_Sub	Margem externa da pista de alargamento na sub-base
L1, L5	Topo, Pavimento	Superfície com declividade final
L2	Sobreposição	Sobreposto sobre vínculos na superfície existente. Observe que pode haver mais de um único vínculo entre pontos P3 e P4.
L6	Pave1
L7	Pave2
L8	Base
L9	Sub-base, Referência
L10	Referência
S1	Sobreposição	Área entre a sobreposição e a pista existente
S2	Pave1
S3	Pave2
S4	Base
S5	Sub-base
