Esta submontagem é usada para inserir um canteiro central na linha de centro, com barreiras assimétricas em qualquer lado da linha de centro e uma cônica inferior com uma opcional.
A estrutura do pavimento segue as normas descritas em “Estrutura do pavimento nas seções pavimentadas” na ajuda do AutoCAD Civil 3D.
Anexação
O ponto de anexação é o meio do canteiro central. O canteiro central é colocado em um lado com componentes apropriados como especificado pelo os parâmetros de entrada.

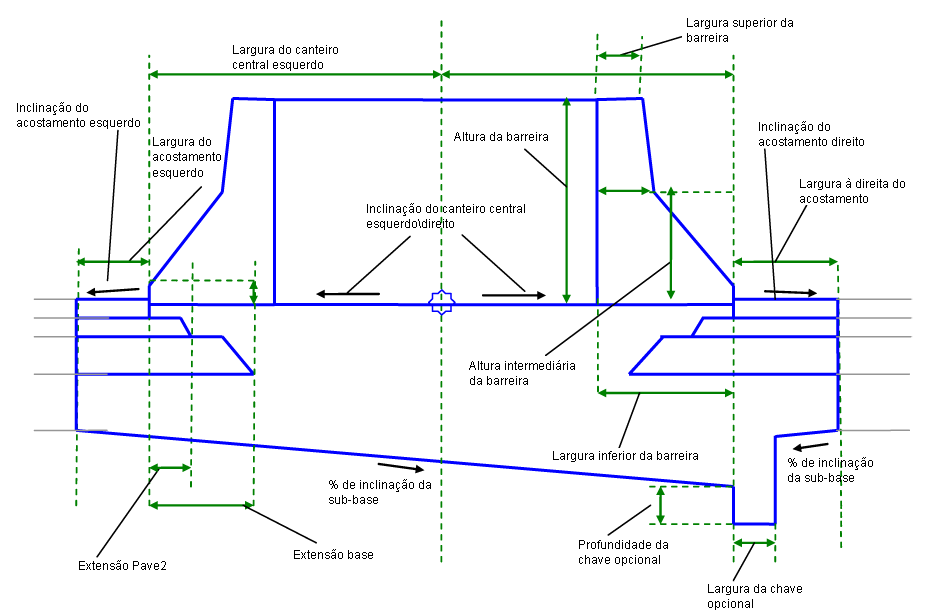

Parâmetros de entrada
Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.
| Parâmetro | Descrição | Tipo | Padrão |
|---|---|---|---|
| Largura do canteiro central esquerdo | Largura do canteiro central à esquerda do ponto de anexação, incluindo barreira de área | Numérico, positivo |
2,0 m 6,0 pés |
| Largura do canteiro central direito | Largura do canteiro central à direita do ponto anexação, incluindo barreira de área | Numérico, positivo |
2,0 m 6,0 pés |
| Ponto de coroamento no centro | Especifica o ponto de anexação que será codificada como coroamento | Sim/Não | Não |
| Inclinação transversal esquerda do canteiro central | Inclinação transversal do canteiro central à esquerda do ponto de anexação | Numérico | 0% |
| Inclinação à direita do canteiro central | Inclinação transversal do canteiro central à direita do ponto de anexação | Numérico | 0% |
| Barreira de opção | Especifica para colocar as barreiras à esquerda e / ou à direita | sequência de caracteres: (a) Nenhum, (b) Em ambos os lados, (C) Direita (D) Esquerda | Ambos os lados |
| Largura superior da barreira | Largura da parte superior da barreira | Numérico, positivo |
0,15 m 0,5 pés |
| Largura intermediária da barreira | Largura da parte intermediária da barreira | Numérico, positivo |
0,225 m 0,75 pés |
| Altura do meio-fio | Altura do meio-fio na parte inferior de barreira | Numérico, positivo |
0,075 m 0,25 pés |
| Largura da parte inferior da barreira | Largura da parte inferior da barreira | Numérico, positivo |
0,6 m 2,0 pés |
| Altura da vala | Altura para a parte superior da barreira | Numérico, positivo |
0,9 m 3,0 pés |
| Altura intermediária da barreira | Altura a parte do meio da barreira | Numérico, positivo |
0,45 m 1,5 pés |
| Deslocamento da altura do acostamento | Diferença no ponto de elevação da margem do canteiro central com relação à margem do acostamento pavimentado | Numérico |
0,015 m 0,05 pés |
| Largura do acostamento esquerdo | Largura do acostamento esquerdo para a borda interna do pavimento para o ponto inicial do canteiro central. O valor zero pode ser inserido se nenhum acostamento for necessário do lado esquerdo. | Numérico, positivo |
1,2 m 4,0 pés |
| Acostamento da esquerda de inclinação padrão | Inclinação transversal padrão da superfície do acostamento. Esse valor é usado se a inclinação da superelevação não for usada ou não for especificada para a linha base. | Numérico, positivo | -2% |
| Acostamento esquerdo - Utilize a Inclinação da superelevação | Especifica que se utilize a inclinação da especificação de superelevação definida no alinhamento da linha base. |
Lista de seleção:
|
Sim |
| Largura à direita do acostamento | Largura da direita do acostamento da borda interna do pavimento para o ponto inicial do canteiro central. O valor zero pode ser inserido se nenhum acostamento for necessário do lado direito. | Numérico, positivo |
1,2 m 4,0 pés |
| Direita do acostamento de inclinação padrão | Inclinação transversal padrão da superfície do acostamento. Esse valor é usado se a inclinação da superelevação não for usada ou não for especificada para a linha base. | Numérico, positivo | -2% |
| Acostamento direito - Utilize a Inclinação de superelevação | Especifica para utilizar a inclinação da especificação de superelevação definida na linha base. |
Lista de seleção:
|
Sim |
| Direção de inclinação do acostamento | Especifica se as inclinações de acostamento estão longe do coroamento ou em direção a este |
Lista de seleção:
|
Fora do coroamento |
| Inclinação de sub-base | Inclinação transversal de sub-base de cada extremidade em direção ao meio. Se a chave drenagem opcional é selecionada, então é para aquele ponto. | Numérico | -4% |
| Chave de dreno | Especifica para adicionar a chave de dreno abaixo de uma das barreiras. | Sequência; (A) Nenhum, (b) Abaixo da barreira esquerda, (C) Abaixo da barreira direita | Abaixo da barreira direita |
| Chave de largura | Largura da chave opcional inferior | Numérico, positivo |
0,3 m 1,0 pés |
| Profundidade de chave | Profundidade da chave opcional do lado curto | Numérico, positivo |
0,3 m 1,0 pés |

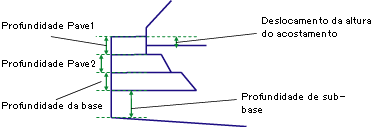

| Profundidade Pave1 esquerdo | Profundidade entre concluir declividade e Pave1 para o acostamento esquerdo | Numérico, positivo |
0,025 m 0,083 pés |
| Profundidade Pave2 esquerdo | Profundidade do segundo nível do material pavimentado para o acostamento esquerdo | Numérico, positivo |
0,025 m 0,083 pés |
| Profundidade base esquerda | Profundidade do curso base (entre Pave2 e Base) para o acostamento esquerdo | Numérico, positivo |
0,100 m 0,333 pés |
| Profundidade Sub-base1 esquerda | Espessura da camada de sub-base do lado esquerdo dentro da borda do pavimento (início no acostamento esquerdo) Se a largura do acostamento é definida em zero, esta é a profundidade da sub-base na extremidade esquerda do canteiro central. | Numérico |
0,300 m 1,0 pés |
| Extensão Pave2 esquerdo | Largura a qual a camada Pave2 se estende além da margem do acostamento pavimentado no lado esquerdo do canteiro central. Isto é fornecido, mesmo se a largura do acostamento esquerdo estiver definida como zero. | Numérico, positivo |
0,1 m 0,33 pés |
| Extensão de base esquerda | Largura a qual a Camada Base se estende além da margem do acostamento pavimentado no lado esquerdo do canteiro central. Isto é fornecido, mesmo se a largura do acostamento esquerdo estiver definida como zero. | Numérico, positivo |
0,25 m 0,83 pés |
| Profundidade Pave1 direito | Profundidade entre concluir declividade e Pave1 para o acostamento direito | Numérico, positivo |
0,025 m 0,083 pés |
| Profundidade Pave2 direito | Profundidade do segundo nível do material pavimentado para o acostamento direito | Numérico, positivo |
0,025 m 0,083 pés |
| Profundidade da base direita | Profundidade do curso base (entre Pave2 e Base) para o acostamento direito | Numérico, positivo |
0,100 m 0,333 pés |
| Profundidade de sub-base direita | Espessura da camada de sub-base do lado direito dentro da borda do pavimento (início no acostamento direito) Se a largura do acostamento é definida em zero, esta é a profundidade da sub-base na extremidade direita do canteiro central. | Numérico |
0,300 m 1,0 pés |
| Extensão Pave2 direita | Largura a qual a camada Pave2 se estende além da margem do acostamento pavimentado do lado direito do canteiro central. Isto é fornecido, mesmo se a largura do acostamento direito estiver definida como zero. | Numérico, positivo |
0,1 m 0,33 pés |
| Extensão de base direita | Largura a qual a camada base se estende além da margem do acostamento pavimentado do lado direito do canteiro central. Isto é fornecido, mesmo se a largura do acostamento direito estiver definida como zero. | Numérico, positivo |
0,25 m 0,83 pés |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D.
|
Parâmetro |
Descrição |
Status |
|---|---|---|
|
Largura do acostamento pavimentado esquerdo |
Podem ser utilizados para substituir a largura fixa de acostamento do lado esquerdo e vincular a margem do acostamento para um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico. |
Opcional |
|
Largura do acostamento pavimentado direito |
Podem ser utilizados para substituir a largura fixa de acostamento do lado direito e vincular a margem do acostamento para um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico. |
Opcional |
Parâmetros de saída
|
Parâmetro |
Descrição |
Tipo |
|---|---|---|
|
Eixo de rotação da superelevação |
Indica se a submontagem suporta o cálculo do eixo de rotação. Para visualizar uma descrição do parâmetro, na janela Propriedades, passe o cursor sobre o parâmetro. Para obter mais informações, consulte Ajustes da linha de nivelamento de perfil durante a superelevação. |
Estática (Descrição) |
|
Altura da vala |
Altura da parte superior da barreira |
Numérico, positivo |
|
Inclinação do acostamento esquerdo |
Inclinação do acostamento pavimentado esquerdo. |
Numérico, positivo |
|
Inclinação do acostamento direito |
Inclinação do acostamento pavimentado direito. |
Numérico, positivo |
|
Profundidade máxima do canteiro central |
Profundidade do canteiro central no ponto mais profundo, perto da localização opcional de chave. |
Numérico |
Comportamento
A submontagem é inserida em ambos os lados do ponto de anexação, começando com vínculos do canteiro central, usando largura do canteiro central esquerdo / direito e outros parâmetros. Margem do acostamento pavimentado será localizada (em ambos os lados direito e esquerdo) usando um parâmetro de valor de altura de deslocamento do acostamento. O grau de conclusão do acostamento é inserido para a largura especificada do acostamento e para a inclinação do acostamento fora do ponto de anexação. O vínculo de sub-base é inserido no ponto mais externo do acostamento pavimentado iniciando na “Profundidade de sub-base”, para à esquerda e à direita respectivamente, abaixo da declividade de conclusão.
Os vínculos de superfície Pave1, Pave2 e Base são inseridos em paralelo à declividade final nas profundidades especificadas. Se a camada valores de extensão for diferente de zero, cada camada é estendida para uma determinada distância para além do ponto de articulação do ressalto. Cada camada deve ser tão larga ou mais larga do que a que está acima.
Finalmente, os vínculos de barreira são adicionados a partir da extremidade do canteiro central usando a barreira inferior, a largura, altura, largura, altura média do meio e os parâmetros de altura do meio-fio.
Suporte de eixo de rotação de superelevação
Esta submontagem somente funciona com tipos de rodovia que possuam um Método de pivô de Margens do canteiro central e um Tratamento de canteiro central da manutenção das formas do canteiro central. Se você utilizar esta submontagem com qualquer outro Método de pivô ou com Tratamento de canteiro central distorcido, ela produzirá um resultado equivalente as Margens do canteiro central com a Manutenção das formas do canteiro central.
Operação do modo de layout
No modo de layout esta submontagem exibe todos os vínculos utilizando os valores padrão para vários parâmetros de entrada.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
| Tipo | Códigos | Descrição |
|---|---|---|
| P1 | Coroamento | O ponto de inserção e normalmente na linha de centro |
| P2, P3 | EPS | Margem do acostamento pavimentado na parte superior dos vínculos |
| P4, P5 | Canteiro central | Margem do canteiro central |
| P6, P7 | EPS_Pave1 | Margem do acostamento pavimentado em Pave1 |
| P10, P11 | EPS_Pave2 | Margem do acostamento pavimentado em Pave2 |
| P14, P15 | EPS_Base | Margem do acostamento pavimentado na base |
| L1, L2, L17, L18 | Topo | Vínculo na parte superior do canteiro central, incluindo as barreiras |
| L3-L7; L19-L23 | Barreira | Vínculos de barreira |
| L8, L24 | Topo, Pavimento | |
| L9, L25 | Pave1 | Parte inferior da primeira camada do pavimento |
| L10, L26 | Pave2 | Parte inferior do segunda camada do pavimento |
| L11, L27 | Base | Parte inferior da camada do curso base |
| L12, L14, L16 | Sub-base | Parte inferior da camada do curso de sub-base |
| S1 | Pave1 | |
| S2 | Pave2 | |
| S3 | Base | |
| S4 | Sub-base | |
| S5 | Barreira |

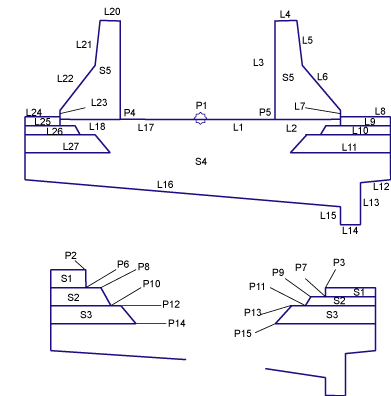

Diagrama de codificação
