Essa submontagem insere um acostamento pavimentado com todas as camadas de pavimento, base e sub-base estendidas para a inclinação de talude do acostamento.
Anexação
O ponto de anexação é a margem interna do acostamento pavimentado, que é localizado normalmente no lado externo da margem da pista de rolamento.
Parâmetros de entrada
Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.
| Parâmetro | Descrição | Tipo | Padrão |
|---|---|---|---|
| Lado |
Especifica para inserir a submontagem no lado direito ou no lado esquerdo do ponto de anexação. |
Esquerdo/Direito | Direita |
| Largura do acostamento | Largura do ponto de anexação até o ponto de articulação do acostamento. | Numérico |
2,4 m 8,0 pés |
| Utilizar a inclinação da superelevação | Especifica para utilizar a inclinação da especificação de superelevação definida na linha base. |
Lista de seleção:
|
Não |
| Direção de inclinação do acostamento |
Especifica se as inclinações de acostamento estão longe do coroamento ou em direção a este |
Lista de seleção:
|
Fora do coroamento |
| Inclinação de acostamento padrão | Inclinação transversal padrão da superfície do acostamento. Esse valor é usado se a inclinação da superelevação não for usada ou não for especificada para a linha base. | Numérico | -6,0% |
| Largura da valeta | Especifica a largura da valeta, do acostamento ao ponto de articulação. | Numérico, positivo |
3,00 m 9,00 pés |
| Profundidade da valeta | Especifica a profundidade da valeta. | Numérico, positivo |
0,40 m 1,20 pés |
| Inclinação lateral da sub-base | O valor da inclinação lateral da sub-base para amarração na parte superior da valeta. | Numérico, positivo | 2 ( : 1) |
| Superelevação de sub-base | Especifica para utilizar a inclinação da especificação de superelevação definida na linha base. | Lista de opções: uma). Nenhuma, B.) Inclinação do acostamento externo, C.) Inclinação do acostamento interno | Não |
| Inclinação de sub-base padrão | Inclinação transversal padrão da superfície de sub-base. Esse valor é usado se a inclinação da superelevação não for usada ou não for especificada para a linha base. | Numérico | -4,0% |
| Profundidade Pave1 | Profundidade entre o declividade final e o Pave1 (zero para omitir) | Numérico, não negativo |
0,025 m 0,083 pés |
| Folga entre o Pave1 e o Pave 2 | Redução de profundidade de Pave1 para entrelaçamento de material de sub-base entre o Pave1 e o Pave2 | Numérico, positivo |
0,000 m 0,000 pés |
| Profundidade Pave2 | Material de pavimento de segundo nível de profundidade (zero para omitir) | Numérico, não negativo |
0,025 m 0,083 pés |
| Recorte de Pave2 | Largura reduzida do material de Pave 2 para ativar entrelaçamento de sub-base. O bordo lateral da camada do material terá a mesma inclinação que a inclinação do talude do acostamento. | Numérico, positivo |
0,4 m 1,32 pés |
| Folga entre Pave2 e base | Redução de profundidade de pave2 para entrelaçamento de material de sub-base entre pave2 e curso base | Numérico, positivo |
0,01 m 0,033 pés |
| Profundidade base | Profundidade do curso base (entre Pave2 e base; zero para omitir) | Numérico, não negativo |
0,100 m 0,333 pés |
| Recorte de base | Largura reduzida do material de curso Base para ativar o entrelaçamento da sub-base. O bordo lateral da camada do material terá a mesma inclinação que a inclinação do talude do acostamento. | Numérico, positivo |
0,4 m 1,32 pés |
| Profundidade de sub-base | Profundidade da camada de sub-base no ponto de anexação da parte inferior do curso base (zero para omitir) | Numérico, não negativo |
0,300 m 1,0 pés |
| Espessura do solo da superfície | Especifica a profundidade do revestimento do material ao longo do vínculo do talude. Se um valor de zero for inserido, nenhum material de revestimento será adicionado. | Numérico, não negativo | 0,0 |
| Código de forma do solo da superfície | Especifica o código de forma do material do solo da superfície | Sequência | Solo da superfície |
| Código da forma de Pave1 | Especifica o código da forma do material da camada superior (abaixo do solo da superfície, se ativado) | Sequência | Pave1 |
| Código da forma de Pave2 | Especifica o código da forma para o material da segunda camada (acima do curso base) | Sequência | Pave2 |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D.
| Parâmetro | Descrição | Status |
|---|---|---|
| Largura do acostamento | Pode ser usado para substituir a largura fixa do acostamento e vincular o bordo do acostamento a um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico. | Opcional |
Parâmetros de saída
| Parâmetro | Descrição | Tipo |
|---|---|---|
| Inclinação final da valeta | Inclinação da valeta no final | Numérico |
| Deslocamento final da valeta | Deslocamento do ponto final da valeta | Numérico |
| Elevação final da valeta | Elevação do ponto final da valeta | Numérico |
| Largura do acostamento | Largura do acostamento pavimentado | Numérico |
| Inclinação do acostamento | Inclinação do acostamento pavimentado | Numérico |
Comportamento
O grau de conclusão do acostamento é inserido para a largura especificada do acostamento e para a inclinação do acostamento fora do ponto de anexação. Então os vínculos das valetas parabólicas são adicionados como uma série de 6 vínculos da extremidade do acostamento até a largura especificada, usando a profundidade da valeta como ponto mais baixo da parábola.

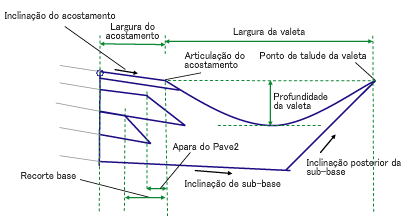

Agora o vínculo da sub-base é inserido a partir do deslocamento do ponto de fixação, começando na Profundidade da sub-base abaixo do declividade final, usando a inclinação de acostamento padrão (ou a inclinação de superelevação). Outra extremidade da sub-base é encontrada ao desenhar um vínculo a partir da extremidade da valeta com o declive transversal da sub-base, como mostrado na ilustração.

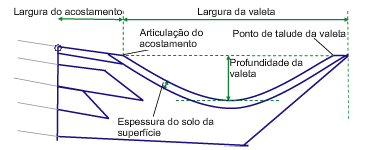

Se o material de solo de superfície for definido com um valor “positivo”, uma nova camada do material é introduzida à espessura especificada à direita abaixo do talude. A espessura é medida perpendicularmente à forma da valeta parabólica. A parte superior da valeta é desenhada a partir de um ponto de articulação até a largura e profundidade especificada da valeta. Na borda interna da valeta um vínculo de deslocamento é adicionado (ao longo do vínculo do acostamento) para que a profundidade do solo da superfície da valeta especificada seja alcançada. De forma semelhante, um vínculo horizontal é adicionado sobre a parte externa da valeta. Agora, usando esses dois e a espessura do solo da superfície, um lembrete do fundo do solo da superfície parabólica é criado. Devido a essa nova provisão de camada de recursos, a largura da camada superior do acostamento será ajustada, conforme mostrado na ilustração a seguir.
Os vínculos de superfície Pave1, Pave2 e Base são inseridos em paralelo à declividade final nas profundidades especificadas. A parte inferior do vínculo Pave1 sempre é estendida até o vínculo do talude. Se os valores de Pave 2 e/ou Recorte de base forem definidos para o valor zero, então os vínculos superiores dessas camadas serão estendidos até o deslocamento do “vínculo inferior da camada anterior”. Os vínculos inferiores dessas camadas são estendidas de tal forma que a inclinação do setor formado na lateral é o mesmo que o declive inicial da valeta (Nota: calcule o declive inicial da valeta parabólica usando três pontos conhecidos da equação parabólica).
Se os valores de recorte acima forem definidos por um valor positivo, então a parte superior do respectivo material será encurtada de acordo com esse valor e o vínculo inferior será gerado com o a inclinação lateral do material igual à inclinação do talude.
Além disso, se o “intervalo entre Pave1/Pave2 e/ou Pave2/Base” for definido com um valor positivo, então essas camadas serão separadas por esse intervalo, conforme explicado na submontagem ShoulderWithSubbaseInterlaced.
Operação do modo de layout
No modo de layout essa submontagem exibe os vínculos que compõem o acostamento com parâmetros padrão atribuídos a ela.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
| Tipo | Códigos | Descrição |
|---|---|---|
| P2 | EPS | Margem do acostamento pavimentado, declividade final |
| P3 | Daylight_Sub | Ponto de talude de sub-base |
| P5 | EPS_Pave1 | Margem do acostamento pavimentado em Pave1 |
| P7 | EPS_Pave2 | Margem do acostamento pavimentado em Pave2 |
| P9 | EPS_Base | Margem do acostamento pavimentado na base |
| L1, L2 | Topo | Declividade final do acostamento |
| L3, L4 | Referência, Sub-base | |
| L5 | Pave1 | |
| L6 | Pave2 | |
| L7 | Base | |
| S1 | Código definido pelo usuário | Código definido pelo usuário para a camada superior do acostamento (padrão - Pave1) |
| S2 | Código definido pelo usuário | Código definido pelo usuário para a segunda camada de acostamento (padrão - Pave2) |
| S3 | Base | |
| S4 | Sub-base | |
| S5 | Código definido pelo usuário | Código definido pelo usuário para material de solo de superfície (padrão - Solo de superfície) |

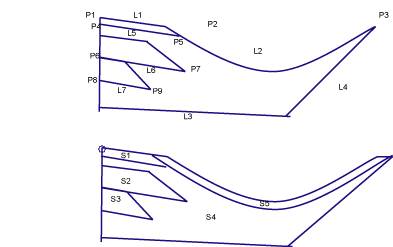

Diagrama de codificação
