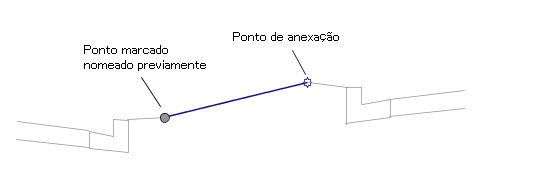

Esta submontagem é um utilitário de propósito geral para conectar um vínculo desde o ponto de anexação até um ponto marcado previamente nomeado.
Elas podem ser utilizadas em diversas situações, incluindo a conexão entre rodovias adjacentes onde os deslocamentos e elevações relativos variam, ou através de uma área triangular entre rodovias convergentes. Utilize a submontagem MarkPoint se o ponto de conexão ainda não tiver sido nomeado.
Para que a submontagem LinkToMarkedPoint trabalhe (desenhe) adequadamente, ela deve estar localizada abaixo da submontagem MarkedPoint na guia Construção das propriedades de montagem. Se a submontagem LinkToMarkedPoint não estiver localizada abaixo da submontagem MarkedPoint na guia Construção, você deverá selecionar o nome do Grupo de submontagem na guia Construção e, a seguir, clicar com o botão direito e selecionar Mover para cima, para que a submontagem MarkedPoint esteja localizada acima da submontagem LinkToMarkedPoint na lista.
Anexação
O ponto de anexação está no início do vínculo. O vínculo pode seguir a qualquer direção. A direção é determinada pela localização do ponto marcado em relação ao ponto de anexação. Assegure-se de definir o nome do ponto marcado e definir o nome do ponto marcado nesta submontagem.
Parâmetros de entrada
Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
|
Nome do ponto marcado |
Nome do ponto marcado a conectar |
Sequência |
Nenhum |
|
Códigos de vínculos |
Uma lista de códigos para serem atribuídos ao vínculo |
Sequência de caracteres separada por vírgulas |
Topo, Referência |
|
Omitir vínculo |
Esse parâmetro adiciona ou remove o vínculo da superfície. |
Sim\Não |
Não |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para obter mais informações, consulte no Guia de Ajuda de Usuário do AutoCAD Civil 3D.
Parâmetros alvo: nenhum.
Parâmetros de saída
|
Parâmetro |
Descrição |
Tipo |
|---|---|---|
|
Deslocamento inicial |
+/- deslocamento do início do vínculo |
Numérico |
|
Elevação inicial |
Elevação do início do vínculo |
Numérico |
|
Deslocamento final |
+/- deslocamento do fim do vínculo |
Numérico |
|
Elevação final |
Elevação do fim do vínculo |
Numérico |
Comportamento
Um vínculo é adicionado desde o ponto de anexação até o ponto marcado fornecido.
Operação do modo de layout
No modo do layout, esta submontagem exibe o vínculo entre o ponto de anexação e o ponto marcado.
Ponto, vínculo e códigos da forma
Nenhum.

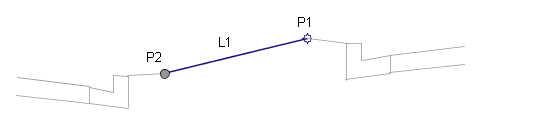

Diagrama de codificação
